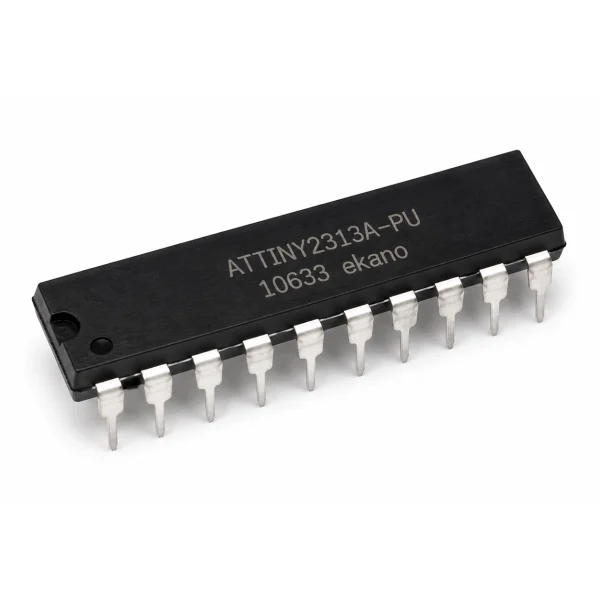

تراشه میکروکنترلر PDIP-20 | ATTINY2313A-PU

این آی‌سی یک میکروکنترلر 8 بیتی از خانواده AVR و سری tinyAVR است که برای استفاده در مدارهای کنترلی، پروژه‌های دیجیتال و سیستم‌های Embedded طراحی شده است. آی‌سی ATTINY2313A-PU با پکیج PDIP-20 و نصب Through Hole، برای استفاده روی بردهای آموزشی، بردبورد و مدارهای نمونه‌سازی مناسب است و به دلیل مصرف پایین، رابط‌های ارتباطی متنوع و حافظه داخلی، گزینه‌ای کاربردی برای پروژه‌های سبک و کم‌مصرف محسوب می‌شود.

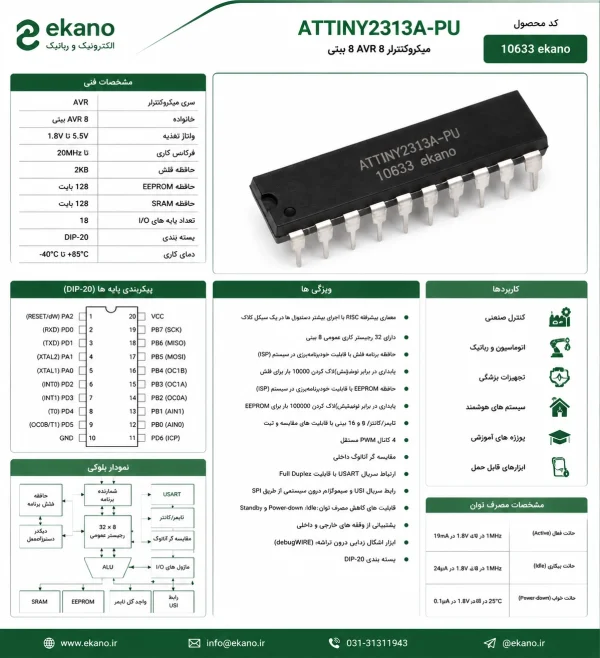

مشخصات فنی:

نوع قطعه: آی‌سی میکروکنترلر

مدل (P/N): ATTINY2313A-PU

خانواده: AVR

سری پردازنده: tinyAVR

دسته محصول: 8-bit Microcontrollers – MCU

معماری پردازنده: 8 بیتی

نوع پکیج: PDIP-20

تعداد پایه: 20

نوع نصب: Through Hole

حافظه برنامه Flash: 2 کیلوبایت

حافظه RAM: 128 بایت

نوع حافظه RAM: SRAM

حافظه EEPROM: 128 بایت

حداکثر فرکانس کاری: 20 مگاهرتز

ولتاژ تغذیه حداقل: 1.8 ولت

ولتاژ تغذیه حداکثر: 5.5 ولت

ولتاژ ورودی/خروجی: 1.8 تا 5.5 ولت

تعداد ورودی/خروجی: 18 خط I/O

رزولوشن ADC: ندارد

نوع رابط ارتباطی: I2C، SPI، USART، USI

تعداد تایمر/کانتر: 2 تایمر

Watchdog Timer: دارد

حداقل دمای کاری: منفی 40 درجه سانتی‌گراد

حداکثر دمای کاری: مثبت 85 درجه سانتی‌گراد

نوع بسته‌بندی: Tube

حساس به رطوبت: بله

وزن واحد: 2.260 گرم

ویژگی‌ها:

میکروکنترلر 8 بیتی کم‌مصرف از خانواده AVR مناسب برای مدارهای Embedded

دارای 2 کیلوبایت حافظه Flash برای ذخیره برنامه

مجهز به 128 بایت SRAM و 128 بایت EEPROM برای ذخیره داده

پشتیبانی از ولتاژ کاری گسترده 1.8 تا 5.5 ولت

قابلیت کار با فرکانس تا 20 مگاهرتز برای اجرای سریع برنامه‌ها

دارای 18 خط ورودی/خروجی قابل برنامه‌ریزی برای اتصال به سنسورها و ماژول‌ها

پشتیبانی از رابط‌های ارتباطی SPI، USART، USI و I2C

دارای 2 تایمر/کانتر مناسب برای کنترل زمان، PWM و پردازش سیگنال‌های دیجیتال

مجهز به Watchdog Timer برای افزایش پایداری عملکرد مدار

پکیج PDIP-20 مناسب برای نصب آسان، آموزش، تست و نمونه‌سازی

مناسب برای پروژه‌های کم‌مصرف، آموزشی و صنعتی سبک

کاربردها:

پروژه‌های میکروکنترلری AVR

مدارهای کنترلی دیجیتال

بردهای آموزشی و آزمایشگاهی

سیستم‌های Embedded سبک

مدارهای کم‌مصرف و قابل حمل

کنترل سنسورها و ماژول‌ها

مدارهای تایمر و شمارنده

پروژه‌های رباتیک ساده

کنترل LED، رله و عملگرهای کوچک

نمونه‌سازی روی بردبورد و PCB
