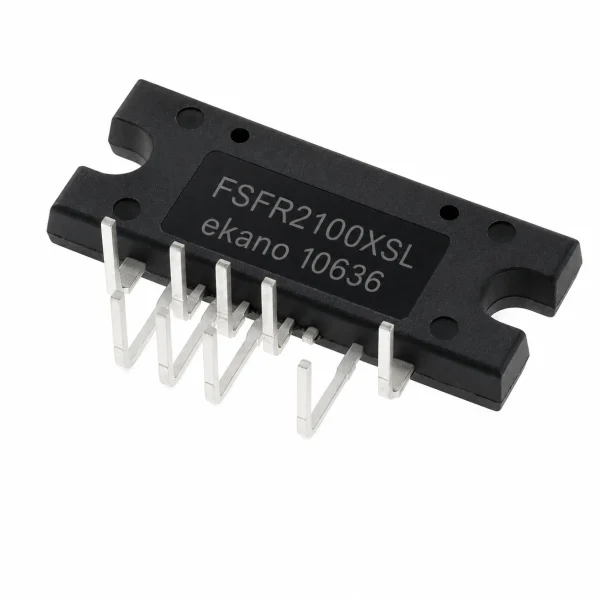

تراشه پاور سوئیچ SIP-9 | FSFR2100XSL

کد محصول: 10636
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

آی‌سی FSFR2100XSL یک پاور سوئیچ Half-Bridge با پکیج SIP-9 و توان خروجی 180 وات است. این قطعه برای منابع تغذیه سوئیچینگ، مبدل‌های AC/DC و مدارهای رزنانسی LLC گزینه‌ای مناسب محسوب می‌شود.

13,750,000 ریال

موجود در انبار

این آی‌سی یک پاور سوئیچ و کنترلر Half-Bridge است که برای استفاده در مبدل‌های AC/DC، منابع تغذیه سوئیچینگ و توپولوژی‌های رزنانسی طراحی شده است. آی‌سی FSFR2100XSL با پکیج SIP-9 و نصب Through Hole، برای طراحی منابع تغذیه توان‌بالا، مبدل‌های LLC و مدارهای پاور صنعتی مناسب بوده و با بهره‌گیری از تکنولوژی Si و کنترل فرکانس سوئیچینگ، عملکردی پایدار و راندمان مناسب در مدارهای قدرت ارائه می‌دهد.

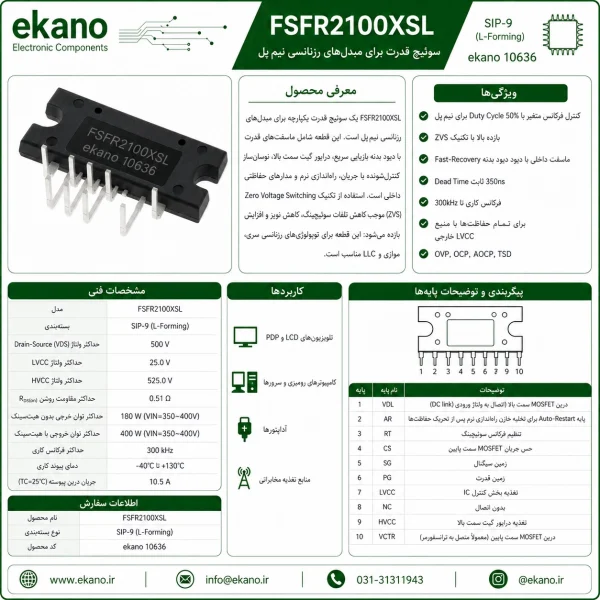

دیتاشیت

مشخصات فنی:

نوع قطعه: آی‌سی پاور سوئیچ / کنترلر Half-Bridge

مدل (P/N): FSFR2100XSL

دسته محصول: AC/DC Converters

نوع محصول: Power Switches

نوع کنترلر: Half-Bridge Controller

سری: FSFR2100XS

تکنولوژی ساخت: Si

نوع پکیج: SIP-9

تعداد پایه: 9

نوع نصب: Through Hole

توان خروجی: 180 وات

تعداد خروجی: 1 خروجی

حداقل ولتاژ تغذیه: 10 ولت

حداکثر ولتاژ تغذیه: 25 ولت

فرکانس سوئیچینگ: 100 کیلوهرتز

Duty Cycle حداکثر: 52 درصد

جریان مصرفی در حالت کاری: 2 میلی‌آمپر

حداقل دمای کاری: منفی 40 درجه سانتی‌گراد

حداکثر دمای کاری: مثبت 130 درجه سانتی‌گراد

نوع بسته‌بندی: Tube

وزن واحد: 3.709 گرم

ویژگی‌ها:

مناسب برای طراحی مبدل‌های AC/DC و منابع تغذیه سوئیچینگ

دارای ساختار Half-Bridge مناسب برای مبدل‌های رزنانسی و LLC

توان خروجی 180 وات مناسب برای مدارهای پاور و منابع تغذیه توان‌متوسط

پشتیبانی از ولتاژ تغذیه 10 تا 25 ولت برای عملکرد پایدار مدار کنترلی

فرکانس سوئیچینگ 100 کیلوهرتز مناسب برای طراحی منابع تغذیه با راندمان بالا

حداکثر Duty Cycle برابر 52 درصد برای کنترل بهتر مدار Half-Bridge

جریان مصرفی پایین 2 میلی‌آمپر جهت کاهش مصرف مدار کنترلی

پکیج SIP-9 با نصب Through Hole مناسب برای بردهای پاور و تعمیرات صنعتی

قابل استفاده در دمای کاری گسترده از منفی 40 تا مثبت 130 درجه سانتی‌گراد

مناسب برای کاربردهای حرفه‌ای و صنعتی

کاربردها:

منابع تغذیه سوئیچینگ SMPS

مبدل‌های AC/DC

مبدل‌های رزنانسی Half-Bridge

مبدل‌های LLC

منابع تغذیه صنعتی

منابع تغذیه تلویزیون و نمایشگر

آداپتورها و شارژرهای توان‌بالا

تجهیزات مخابراتی

مدارهای پاور و مدیریت توان

تعمیرات بردهای تغذیه و پاور
