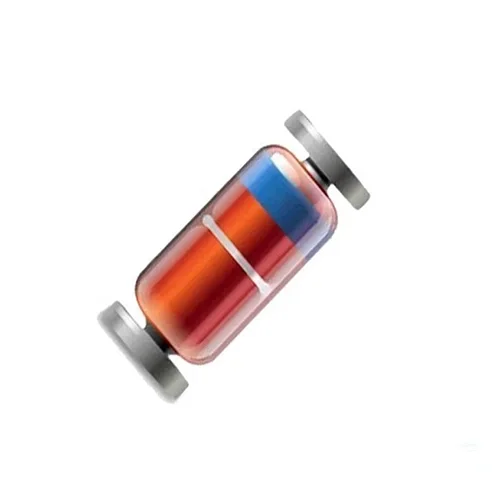

دیود زنر 12V 0.5W SMD | MINI MELF

کد محصول: 2468
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

دیود زنر 12 ولت 0.5 وات پکیج MINI MELF SMD با ولتاژ زنر 12 ولت و توان 0.5 وات؛ مناسب پایدارسازی و مرجع ولتاژ در مدارهای تغذیه و حفاظت.

تعداددرصدقیمت با تخفیف
103%13,680 ریال
505%13,400 ریال
10010%12,690 ریال

14,100 ریال

موجود در انبار

این قطعه یک دیود زنر با ولتاژ زنر 12 ولت و توان 0.5 وات در پکیج MINI MELF است. در بایاس معکوس، ولتاژ دو سر آن حدود 12 ولت ثابت می‌ماند؛ به همین دلیل برای ساخت ولتاژ مرجع ساده، تثبیت ولتاژ مدارهای کم‌جریان و محدود کردن اضافه‌ولتاژ به کار می‌رود.

  • ولتاژ زنر12 ولت
  • توان0.5 وات
  • پکیجMINI MELF
  • نصبSMD

مشخصات زنر 12 ولت 0.5 وات

پارامترمقدارشرایط
ولتاژ زنر12 ولتطبق مشخصات کالا
توان0.5 واتطبق مشخصات کالا
پکیجMINI MELFطبق مشخصات کالا
نصبSMDطبق مشخصات کالا

کاربردهای زنر 12 ولت 0.5 وات

  • ساخت ولتاژ مرجع 12 ولت با یک مقاومت سری.
  • محدود کردن ولتاژ و حفاظت ورودی‌ها در برابر اضافه‌ولتاژ.
  • تثبیت ولتاژ تغذیه‌ی مدارهای کم‌مصرف و تولید ولتاژ بایاس.

سوالات متداول درباره‌ی زنر 12 ولت 0.5 وات

مقاومت سری این زنر را چطور حساب کنم؟

مقاومت سری = (ولتاژ ورودی − 12) ÷ (جریان زنر + جریان بار). مثلاً با ورودی 18 ولت، جریان زنر 10 میلی‌آمپر و بدون بار: R = (18 − 12) ÷ 0.01 = 600 اهم؛ توان زنر در این حالت 12 × 0.01 ≈ 0.12 وات است.

حداکثر جریان مجاز این زنر چقدر است؟

از رابطه‌ی P = V × I، حد نظری جریان برابر 0.5 ÷ 12 ≈ 41.7 میلی‌آمپر است. در عمل برای کاهش گرما و افزایش عمر، جریان را حداکثر حدود نصف این مقدار نگه دارید.

کاتد زنر کدام طرف است و چطور بسته می‌شود؟

نوار روی بدنه سمت کاتد است. در مدار تثبیت ولتاژ، زنر در بایاس معکوس بسته می‌شود: کاتد به سمت ولتاژ مثبت (بعد از مقاومت سری) و آند به زمین.

محصولات و مطالب مرتبط

وزن0.01 گرم
