توضیحات

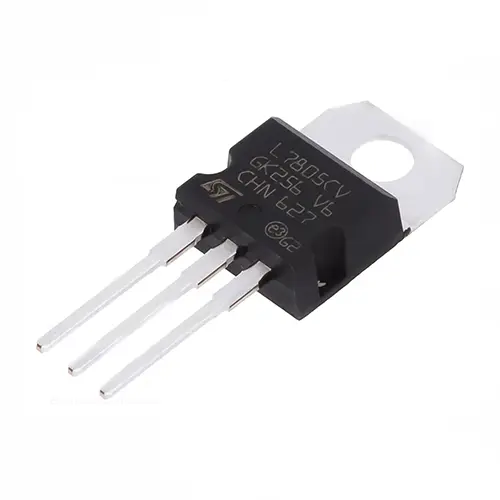

رگولاتور L7805CV یک رگولاتور ولتاژ خطی با خروجی ثابت +5 ولت است که برای تأمین ولتاژ پایدار در انواع مدارهای الکترونیکی طراحی شده است. این رگولاتور با قابلیت تأمین 1.5 آمپر جریان خروجی، حفاظت داخلی در برابر اتصال کوتاه و افزایش دما، یکی از پرکاربردترین آیسیهای تغذیه در پروژههای صنعتی، آموزشی و رباتیک به شمار میرود.
مشخصات فنی:
نوع محصول: رگولاتور ولتاژ خطی
مدل: L7805CV
پارت نامبر: L7805CV
نوع رگولاتور: Linear Voltage Regulator
نوع خروجی: Fixed (ثابت)
پلاریته خروجی: Positive (مثبت)
تعداد خروجی: 1
ولتاژ خروجی: 5 ولت DC
حداکثر جریان خروجی: 1.5 آمپر
محدوده ولتاژ ورودی: 7 تا 35 ولت DC
جریان بیباری (Quiescent Current): 4.3 میلیآمپر
تنظیم بار (Load Regulation): 100 میلیولت
تنظیم خط (Line Regulation): 100 میلیولت
تعداد پایه: 3
پکیج: TO-220
نوع نصب: Through Hole
محدوده دمای کاری: 0 تا 125+ درجه سانتیگراد
ویژگیها:
خروجی ثابت +5 ولت
قابلیت تأمین جریان تا 1.5 آمپر
پایداری مناسب در برابر تغییرات ولتاژ ورودی
دارای حفاظت داخلی در برابر اتصال کوتاه
دارای حفاظت حرارتی داخلی

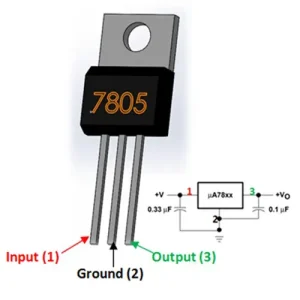

مدار راهاندازی ساده با حداقل قطعات جانبی
پکیج TO-220 مناسب برای نصب هیتسینک
کاربردها:
منابع تغذیه خطی
تغذیه میکروکنترلرها
بردهای آردوینو و AVR
مدارهای دیجیتال TTL و CMOS
مدارهای رباتیک
تجهیزات صنعتی
مدارهای آموزشی
منابع تغذیه آزمایشگاهی
مزایا:
ولتاژ خروجی پایدار و دقیق
جریان خروجی بالا
راهاندازی آسان
قابلیت اطمینان بالا
حفاظت داخلی کامل
قیمت مناسب و دسترسی گسترده
نکته:
رگولاتور L7805CV برای عملکرد پایدار نیازمند حداقل 7 ولت در ورودی است. همچنین در اختلاف زیاد بین ولتاژ ورودی و خروجی یا جریانهای نزدیک به 1.5 آمپر، استفاده از هیتسینک مناسب الزامی است تا از افزایش دمای تراشه جلوگیری شود. برای کاهش نویز و افزایش پایداری نیز استفاده از خازنهای ورودی و خروجی مطابق دیتاشیت توصیه میشود.
