توضیحات

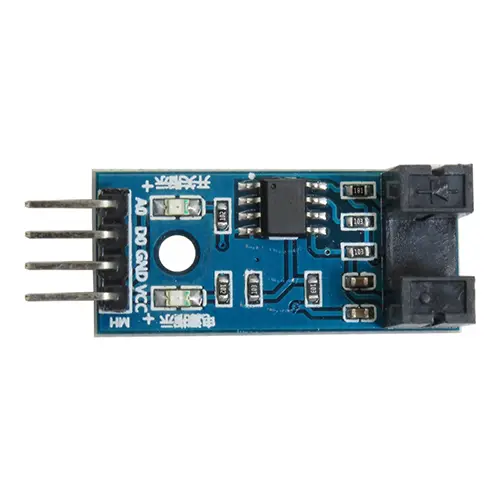

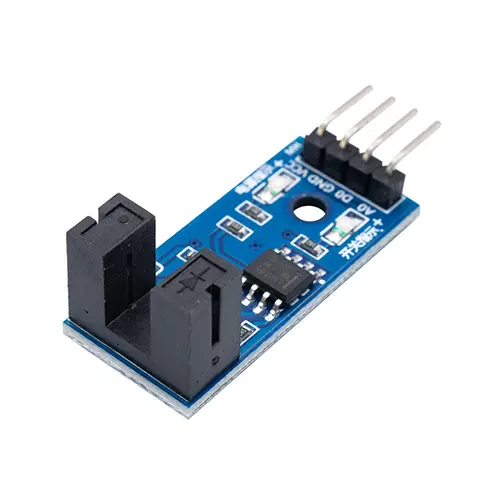

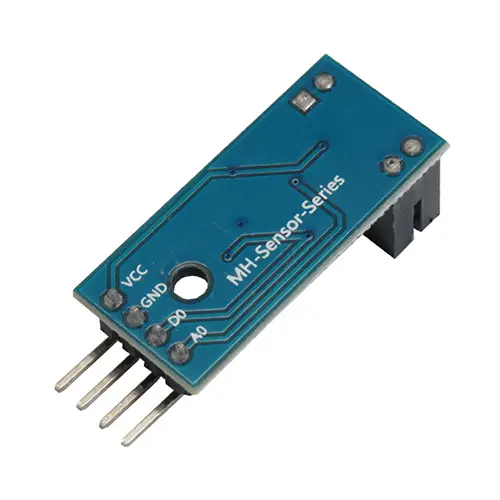

این ماژول با استفاده از اپتوکوپلر مادون قرمز ITR9606 و مقایسهگر LM393، عبور اجسام از داخل شیار 5 میلیمتری را تشخیص داده و خروجی دیجیتال تولید میکند. از این ویژگی میتوان برای اندازهگیری سرعت موتور، شمارش پالس، کنترل موقعیت، تشخیص حرکت و ساخت انواع سیستمهای اتوماسیون و رباتیک استفاده کرد.
مشخصات فنی:
نوع محصول: ماژول اپتوکانتر (OptoCounter)
نوع سنسور: اپتوکوپلر مادون قرمز ITR9606
مقایسهگر: LM393
ولتاژ کاری: 3.3 تا 5 ولت
نوع خروجی: دیجیتال (DO)
سطح خروجی: 0 و 1 منطقی
حداکثر جریان خروجی: 15 میلیآمپر
عرض شیار سنسور: 5 میلیمتر
نوع اتصال: رابط دیجیتال مناسب میکروکنترلرها
ابعاد برد: 3.2 × 1.4 سانتیمتر
سازگار با: آردوینو، ESP8266، ESP32، AVR، STM32 و سایر میکروکنترلرها
ویژگیها:
اندازهگیری دقیق سرعت موتور و شفتهای دوار
شمارش پالسهای نوری با دقت بالا
دارای سنسور مادون قرمز ITR9606 با حساسیت بالا
مجهز به مقایسهگر LM393 برای تولید خروجی دیجیتال پایدار
قابل استفاده برای تشخیص عبور اجسام از داخل شیار
راهاندازی آسان با ولتاژ 3.3 و 5 ولت
قابلیت اتصال مستقیم به ورودیهای دیجیتال میکروکنترلر
امکان اتصال به رله، بیزر یا سیستمهای هشدار
کاربردها:
اندازهگیری سرعت موتورهای DC و استپر
شمارش پالس و دور شفت
کنترل سرعت در رباتها
سیستمهای شمارش قطعات در خطوط تولید
تشخیص عبور اجسام
پروژههای اتوماسیون صنعتی
سیستمهای هشدار و کنترل
پروژههای آردوینو، ESP32 و STM32
پروژههای آموزشی، تحقیقاتی و DIY
مزایا:
دقت بالا در تشخیص و شمارش
مصرف انرژی پایین
ابعاد کوچک و نصب آسان
خروجی دیجیتال پایدار و بدون نویز
سازگاری با انواع بردهای توسعه و میکروکنترلرها
مناسب برای پروژههای صنعتی، آموزشی و رباتیک
