مقاومت (Resistor) یکی از پرکاربردترین قطعات در دنیای الکترونیک است و تقریباً در تمام مدارهای الکترونیکی، از پروژههای ساده آردوینو گرفته تا تجهیزات صنعتی، استفاده میشود. انتخاب مقاومت مناسب تأثیر مستقیمی بر عملکرد، دقت و طول عمر مدار دارد. در این مقاله با انواع مقاومتها، پارامترهای مهم و نکات انتخاب آنها آشنا میشویم.
مقاومت چیست؟
مقاومت قطعهای الکترونیکی است که وظیفه محدود کردن جریان، تقسیم ولتاژ و تنظیم عملکرد بخشهای مختلف مدار را بر عهده دارد. مقدار مقاومت با واحد اهم (Ω) اندازهگیری میشود.

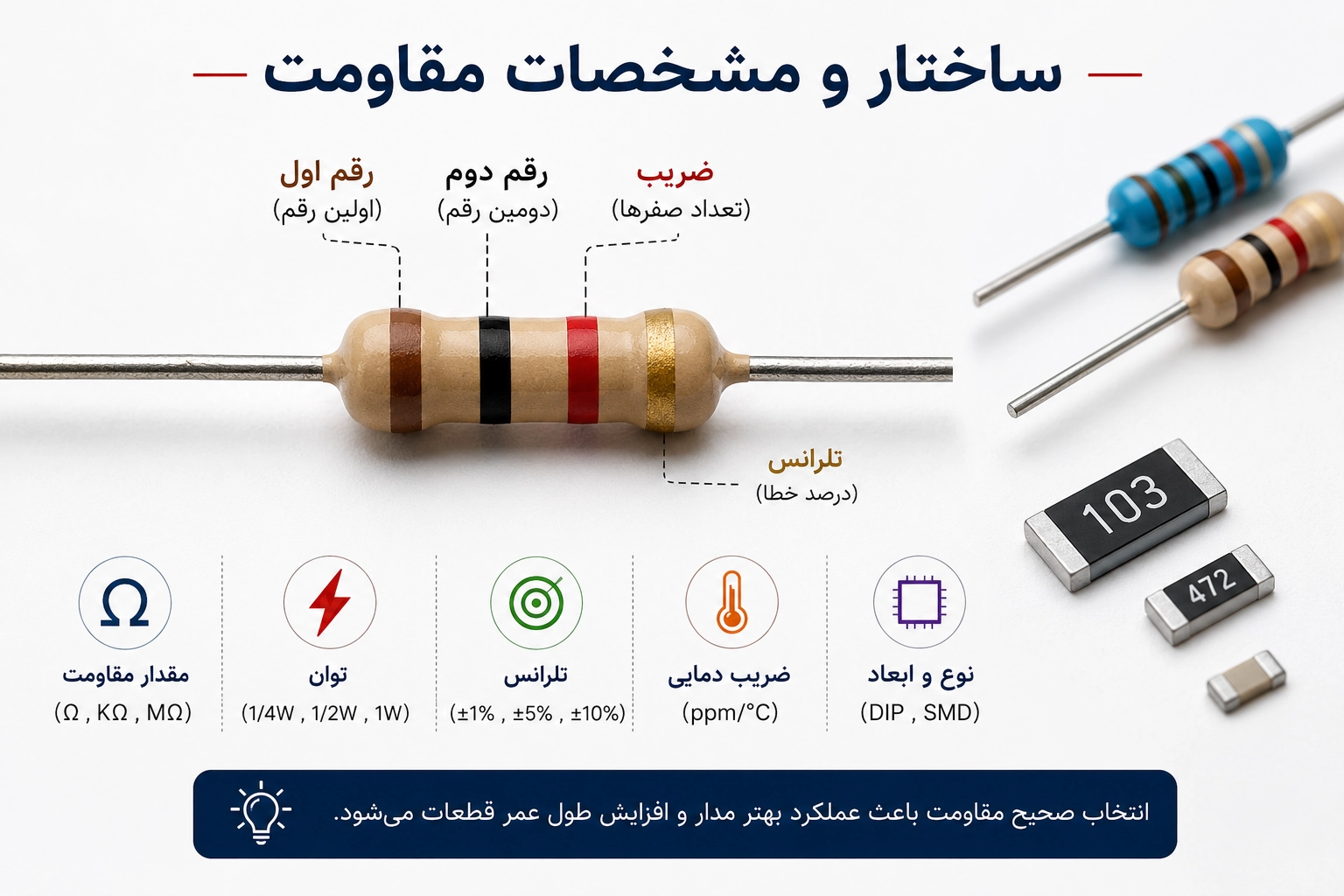

مهمترین مشخصات یک مقاومت
هنگام انتخاب مقاومت باید به این مشخصات توجه کنید:
مقدار مقاومت
مقدار مقاومت بر حسب اهم، کیلو اهم یا مگا اهم بیان میشود. انتخاب مقدار مناسب به طراحی مدار بستگی دارد.
توان مقاومت
توان نشان میدهد مقاومت چه مقدار انرژی را بدون آسیب تحمل میکند.
رایجترین توانها عبارتاند از:
اگر توان مقاومت کمتر از مقدار موردنیاز باشد، داغ شده و ممکن است بسوزد.
تلرانس
تلرانس میزان اختلاف مقدار واقعی مقاومت با مقدار اسمی آن است.
مقادیر رایج:
- ±۱٪
- ±۲٪
- ±۵٪
- ±۱۰٪
هرچه تلرانس کمتر باشد، دقت مقاومت بیشتر است.
ضریب دمایی
در مدارهای دقیق، تغییرات دما میتواند مقدار مقاومت را تغییر دهد. بنابراین در تجهیزات اندازهگیری و صنعتی باید به ضریب دمایی نیز توجه کرد.

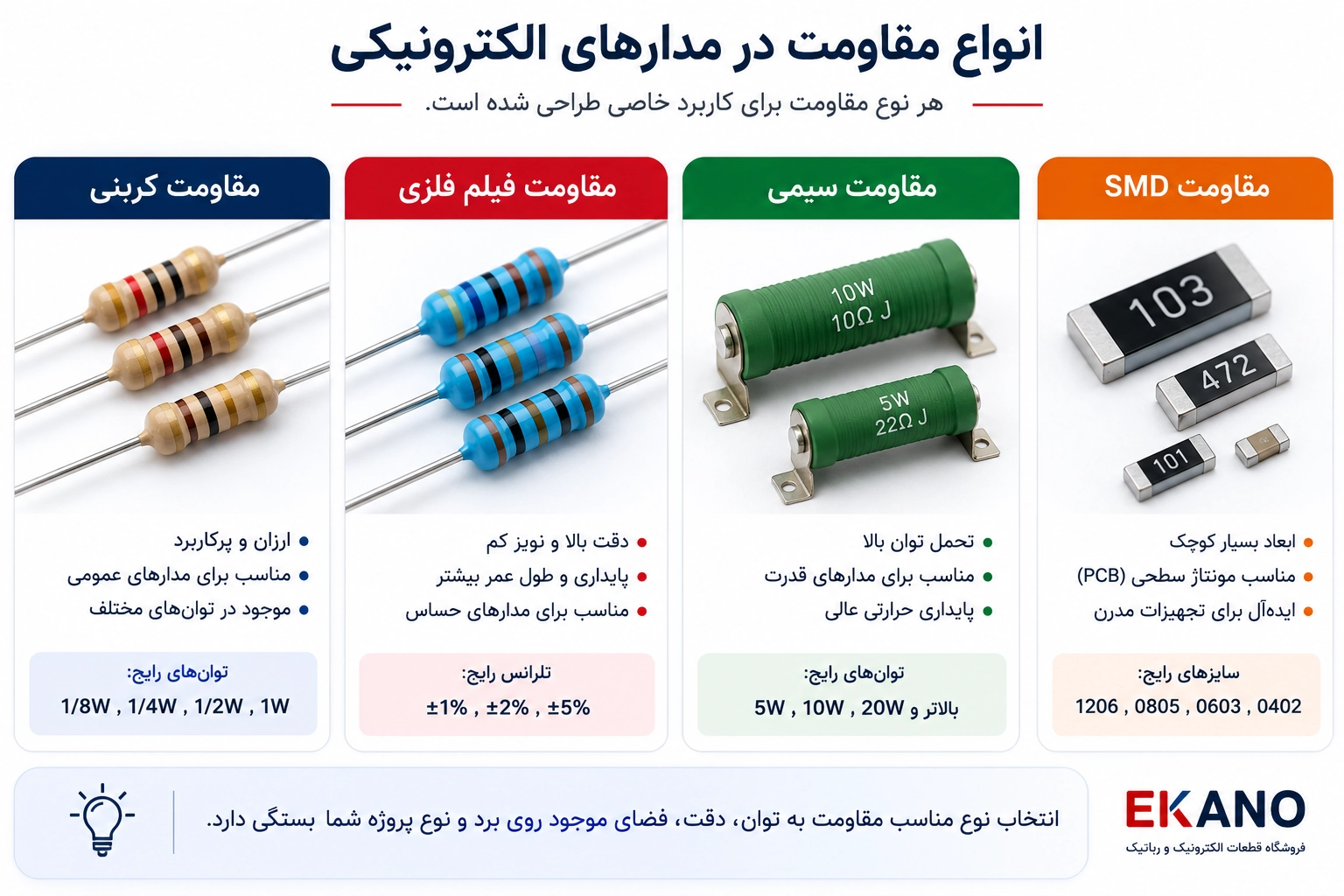

انواع مقاومت
مقاومت کربنی
ارزان، پرکاربرد و مناسب برای مدارهای عمومی.
مقاومت فیلم فلزی
دقت بالا، نویز کم و مناسب برای تجهیزات اندازهگیری و مدارهای حساس.
مقاومت سیمی
برای توانهای بالا و مدارهای قدرت استفاده میشود.
مقاومت SMD
نسخه مخصوص مونتاژ سطحی که در بردهای الکترونیکی جدید کاربرد فراوانی دارد.
چگونه مقدار مقاومت را انتخاب کنیم؟
برای انتخاب مقاومت مناسب باید موارد زیر مشخص باشد:
- ولتاژ مدار
- جریان موردنیاز
- توان مصرفی
- میزان دقت
- فضای موجود روی برد
- نوع مونتاژ (DIP یا SMD)

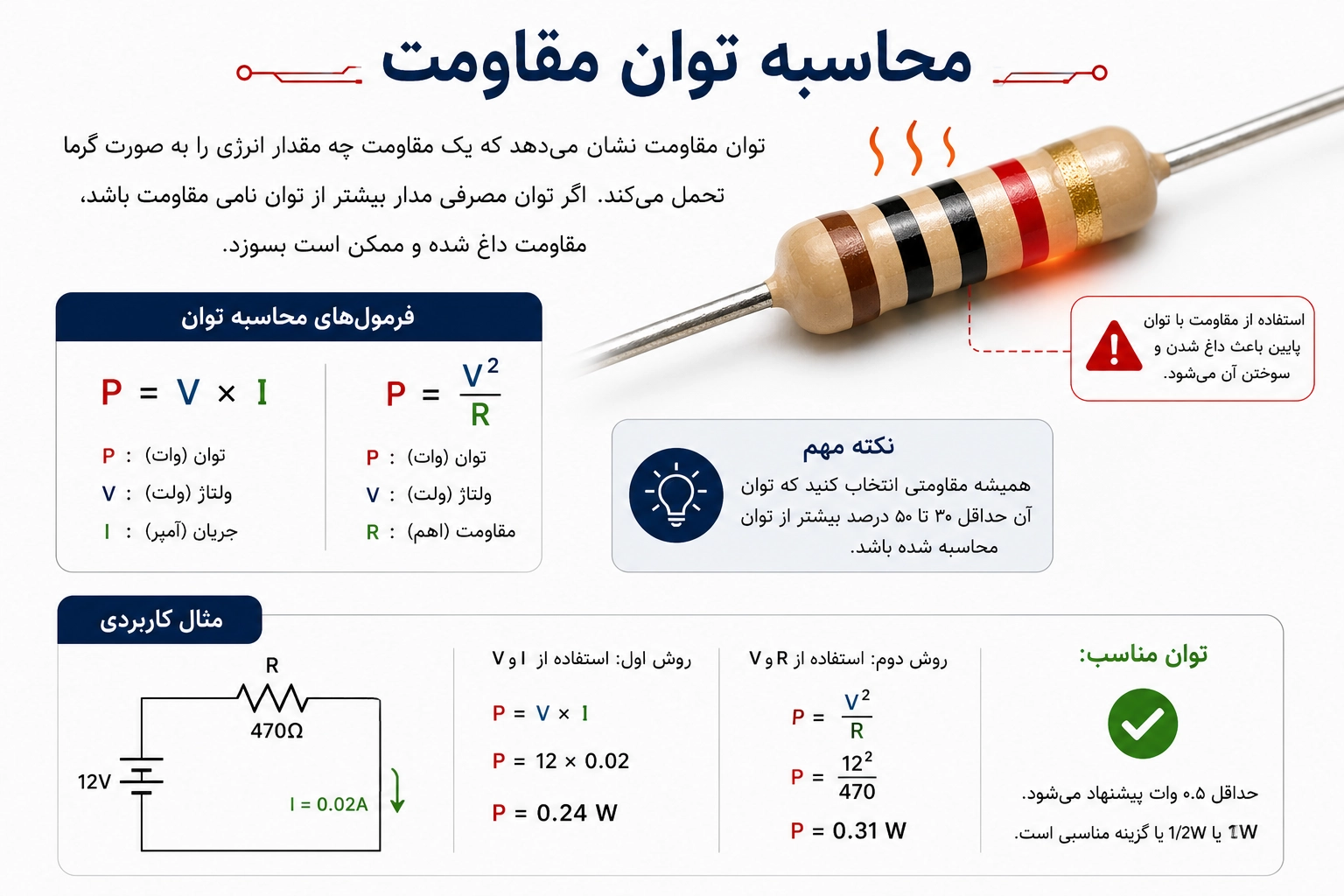

چگونه توان مقاومت را محاسبه کنیم؟
توان مقاومت از رابطه زیر به دست میآید:
توان = ولتاژ × جریان
یا
توان = (ولتاژ²) ÷ مقاومت
بهتر است همیشه مقاومتی انتخاب کنید که توان آن حداقل ۳۰ تا ۵۰ درصد بیشتر از مقدار محاسبهشده باشد.
اشتباهات رایج در انتخاب مقاومت
- انتخاب مقدار اهم اشتباه
- استفاده از مقاومت با توان پایین
- بیتوجهی به تلرانس
- استفاده از مقاومت نامناسب در مدارهای فرکانس بالا
- انتخاب اشتباه نوع SMD یا DIP
کاربرد مقاومت در مدارهای الکترونیکی
مقاومتها در مدارهای مختلف استفاده میشوند، از جمله:
- محدود کردن جریان LED
- تقسیم ولتاژ
- پولآپ و پولدان
- فیلترهای RC
- تقویتکنندهها
- منابع تغذیه
- مدارات رباتیک
- پروژههای آردوینو
جمعبندی
انتخاب مقاومت مناسب تنها به مقدار اهم محدود نمیشود. توان، تلرانس، نوع مقاومت و شرایط کاری مدار نیز نقش مهمی در عملکرد صحیح تجهیزات دارند. با شناخت این پارامترها میتوانید از خرابی مدار جلوگیری کرده و طراحی مطمئنتری داشته باشید.
سوالات متداول
مقاومت ۱/۴ وات با ۱/۲ وات چه تفاوتی دارد؟
تفاوت اصلی در میزان توان قابل تحمل است. مقاومت ۱/۲ وات گرمای بیشتری را تحمل میکند.
آیا میتوان از مقاومت با توان بیشتر استفاده کرد؟
بله، استفاده از مقاومت با توان بالاتر مشکلی ایجاد نمیکند؛ فقط ابعاد آن معمولاً بزرگتر است.
تلرانس مقاومت چه اهمیتی دارد؟
در مدارهای دقیق مانند تجهیزات اندازهگیری و پزشکی، تلرانس پایین باعث افزایش دقت عملکرد مدار میشود.
