چرا رگولاتور 7805 داغ میکند و هیتسینک لازم دارد؟

رگولاتور خطی اختلاف ولتاژ ورودی و خروجی را به گرما تبدیل میکند. مثلاً اگر از ۱۲ ولت، ۵ ولت با جریان ۰٫۵ آمپر بگیرید، حدود ۳٫۵ وات گرما تولید میشود که بدون هیتسینک برای پکیج TO-220 زیاد است. راهحل، هیتسینک، کم کردن ولتاژ ورودی یا استفاده از رگولاتور سوئیچینگ مثل LM2596 است.

آیا AMS1117 3.3 برای گرفتن ۳٫۳ ولت از ۵ ولت مناسب است؟

بله، این یکی از کاربردهای رایج آن است. طبق دیتاشیت AMS1117، حداکثر افت ولتاژ آن در جریان ۰٫۸ آمپر ۱٫۳ ولت است. بنابراین با ورودی ۵ ولت میتواند ۳٫۳ ولت پایدار بدهد. خازنهای ورودی و خروجی توصیهشده در دیتاشیت را حتماً بگذارید و گرمای تولیدشده در جریانهای بالا را در نظر بگیرید.

TL431 رگولاتور معمولی است؟

نه. TL431 یک مرجع ولتاژ موازی (شنت) قابل تنظیم است و ولتاژ مرجع داخلی آن حدود ۲٫۵ ولت است. معمولاً در فیدبک منابع تغذیهی سوئیچینگ، کنار اپتوکوپلر یا برای ساخت ولتاژ مرجع دقیق استفاده میشود، نه برای تأمین جریان بار.

رگولاتورها 73 کالا

خرید رگولاتور ولتاژ از ایکانو

رگولاتور ولتاژ خروجی پایدار برای میکروکنترلر، سنسور و مدارهای منطقی می‌سازد. در این دسته سه خانواده‌ی اصلی پیدا می‌کنید:

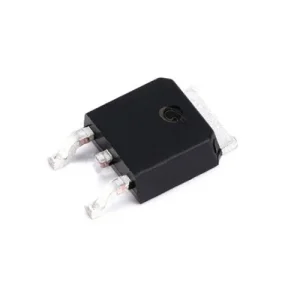

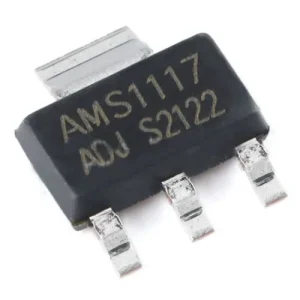

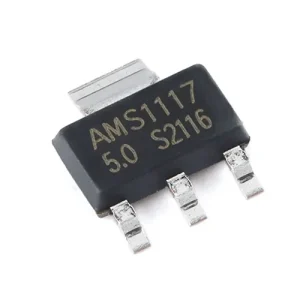

خطی با خروجی ثابت: L7805CV برای ۵ ولت، L7812CV برای ۱۲ ولت، 78L05 برای جریان‌های کم، و رگولاتور کم‌افت AMS1117 3.3 ولت برای ESP و مدارهای ۳٫۳ ولتی.
خطی قابل تنظیم: LM317 در چند پکیج، مثل LM317D2T و LM317 با پکیج TO-252.
سوئیچینگ کاهنده (باک): LM2596S-ADJ (۳ آمپر) و XL4015E1.

مرجع ولتاژ قابل تنظیم TL431 هم در این دسته است. پیش از خرید، ولتاژ خروجی، حداکثر جریان بار و پکیج مناسب برد خود را مشخص کنید.

نکات انتخاب

رگولاتور خطی اختلاف ولتاژ را به گرما تبدیل می‌کند. توان تلف‌شده تقریباً برابر است با (ولتاژ ورودی منهای ولتاژ خروجی) ضرب در جریان.
اگر اختلاف ولتاژ یا جریان زیاد است، رگولاتور سوئیچینگ راندمان بهتری دارد. مقاله‌ی مقایسه رگولاتور خطی و سوئیچینگ را ببینید.
خازن‌های ورودی و خروجی را طبق دیتاشیت بگذارید. برای مطالعه‌ی بیشتر: رگولاتور ولتاژ چیست؟
