فرق 1N4007 با دیودهای سریع مثل UF4007 و FR107 چیست؟

هر سه برای ولتاژ معکوس بالا و جریان حدود ۱ آمپر ساخته شدهاند، اما 1N4007 یکسوساز معمولی است و زمان بازیابی معکوس طولانیتری دارد. برای یکسوسازی برق ۵۰ هرتز، 1N4007 کافی است. در خروجی منبع تغذیهی سوئیچینگ، مدار اسنابر یا هر جایی که فرکانس کاری بالاست، از دیود سریع یا فوقسریع استفاده کنید.

کجا باید از دیود شاتکی مثل 1N5819 استفاده کرد؟

دیود شاتکی افت ولتاژ مستقیم کمتری نسبت به دیود سیلیکونی معمولی دارد و برای مدارهای کمولتاژ مناسب است، مثل حفاظت قطبیت باتری، خروجی مبدلهای باک و مدارهای شارژ. محدودیت آن ولتاژ معکوس پایین است: 1N5819 فقط تا ۴۰ ولت را تحمل میکند.

برای خرید تعداد بالای دیود تخفیف دارید؟

برای برخی محصولات بله. اگر محصولی تخفیف تعدادی داشته باشد، جدول آن در صفحهی همان محصول نمایش داده میشود. وقتی تعداد آن کالا در سبد خرید به هر پله برسد، قیمت هر عدد خودکار طبق جدول محاسبه میشود.

دیود

102 کالا

خرید انواع دیود از ایکانو

در دسته‌ی دیود ایکانو پنج زیردسته دارید: دیودهای معمولی، دیود سریع، دیود شاتکی، دیود زنر و پل دیود.

کدام دیود برای کدام کار؟

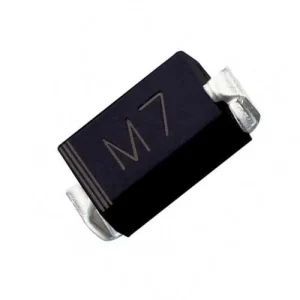

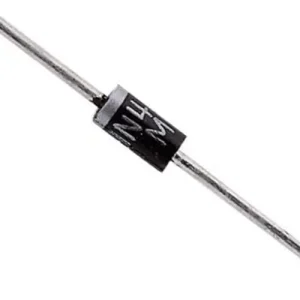

یکسوسازی برق شهر و حفاظت قطبیت: 1N4007 (۱۰۰۰ ولت، ۱ آمپر) و برای جریان بیشتر 1N5408 (۳ آمپر).
منبع تغذیه‌ی سوئیچینگ و فرکانس بالا: دیودهای سریع مثل UF4007 و FR107، چون زمان بازیابی معکوس کوتاه‌تری دارند.
افت ولتاژ کم و راندمان بالا: شاتکی 1N5819. ولتاژ معکوس آن پایین است (۴۰ ولت)، پس برای ولتاژهای بالا مناسب نیست.
سیگنال و منطق: 1N4148 در پکیج‌های SMD.
تثبیت ولتاژ: زنرهای ۰٫۵ و ۱ واتی، مثل زنر 5.1 ولت 1 وات 1N4733. توان زنر باید از حاصل‌ضرب ولتاژ زنر در جریان آن بیشتر باشد.

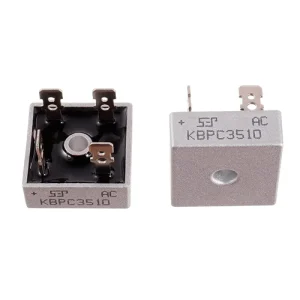

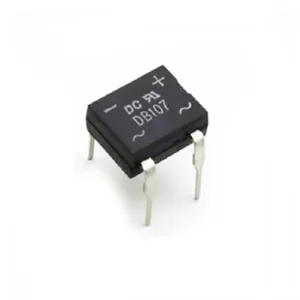

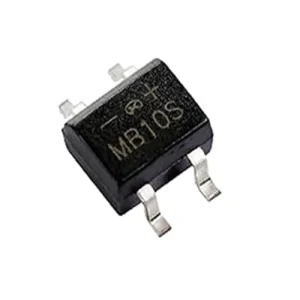

پل دیود: DB107 (۱ آمپر)، KBP310 (۳ آمپر) و KBPC3510 (۳۵ آمپر، مناسب نصب روی هیت‌سینک).

هنگام خرید، ولتاژ معکوس و جریان دیود را با حاشیه‌ی اطمینان بالاتر از نیاز مدار انتخاب کنید و پکیج را با برد خود تطبیق دهید. برای آشنایی بیشتر، مقاله‌ی دیود چیست؟ را بخوانید.
