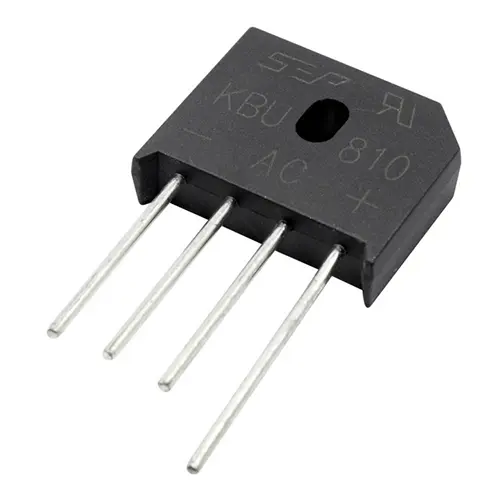

پل دیود شانه‌ای 8A 1000V | KBU810

پل دیود KBU810 یک یکسوساز تک‌فاز سیلیکونی با تحمل ولتاژ 1000 ولت و جریان 8 آمپر است که برای تبدیل ولتاژ AC به DC در منابع تغذیه، تجهیزات صنعتی، شارژرها، اینورترها و مدارهای قدرت طراحی شده است. این پل دیود با افت ولتاژ پایین، جریان هجومی بالا و قابلیت تحمل دمای گسترده، گزینه‌ای مناسب برای کاربردهای صنعتی و عمومی محسوب می‌شود.

مشخصات فنی:

نام مدل: KBU810
نوع قطعه: پل دیود تک‌فاز سیلیکونی (Single Phase Bridge Rectifier)
ولتاژ معکوس تکراری (VRRM): 1000 ولت
حداکثر ولتاژ مؤثر (VRMS): 700 ولت
حداکثر ولتاژ (DC (VR)): 1000 ولت
جریان مستقیم متوسط (IO): 8 آمپر
حداکثر جریان هجومی (IFSM): 200 آمپر
حداکثر افت ولتاژ مستقیم هر دیود (VFM): 1.0 ولت (در جریان 4 آمپر)
حداکثر جریان نشتی معکوس (IRM): 10 میکروآمپر (در 25 درجه سانتی‌گراد)
حداکثر جریان نشتی معکوس (IRM): 1 میلی‌آمپر (در 125 درجه سانتی‌گراد)
ظرفیت پیوند (CJ): 94 پیکوفاراد (نمونه برای KBU810)
مقاومت حرارتی اتصال به بدنه (RθJC): 3 درجه سانتی‌گراد بر وات
مقاومت حرارتی اتصال به محیط (RθJA): 18 درجه سانتی‌گراد بر وات
ولتاژ ایزولاسیون پایه‌ها تا بدنه: 1500 ولت
پکیج: KBU (شانه‌ای)
تعداد پایه: 4
نوع نصب: THT (سوراخ‌دار)
محدوده دمای کاری: 55- تا 150+ درجه سانتی‌گراد
محدوده دمای نگهداری: 55- تا 150+ درجه سانتی‌گراد

ویژگی‌ها

• تحمل ولتاژ معکوس تا 1000 ولت
• جریان مستقیم 8 آمپر
• جریان هجومی بالا تا 200 آمپر
• افت ولتاژ مستقیم پایین
• ولتاژ ایزولاسیون 1500 ولت
• پکیج شانه‌ای KBU با نصب آسان
• مناسب برای یکسوسازی تک‌فاز AC
• عملکرد پایدار در شرایط صنعتی

کاربردها

• منابع تغذیه AC به DC
• شارژرهای صنعتی
• اینورترها
• تجهیزات الکترونیک قدرت
• سیستم‌های کنترل صنعتی
• تجهیزات روشنایی
• انواع مدارهای یکسوساز

مزایا

• تحمل ولتاژ و جریان بالا
• قابلیت اطمینان و طول عمر مناسب
• عملکرد پایدار در دماهای مختلف
• مناسب برای بارهای مقاومتی و سلفی
• نصب آسان روی بردهای الکترونیکی
• مناسب برای کاربردهای صنعتی و عمومی
