- رگولاتور خطی (مثل 7805، AMS1117 و LM317) ساده، کم‌نویز و ارزان است، اما اختلاف ولتاژ ورودی و خروجی را به‌صورت گرما هدر میدهد: توان تلف‌شده = (Vin − Vout) × I.
- رگولاتور سوئیچینگ (مثل LM2596 و ماژول‌های XL4015 و MP1584) با سلف و سوئیچ سریع کار می‌کند؛ راندمان بالاتر و گرمای کمتری دارد، اما ریپل و نویز فرکانس بالا تولید می‌کند و قطعات جانبی بیشتری می‌خواهد.
- قاعده‌ی سریع: اختلاف ولتاژ کم یا جریان کم یا مدار حساس به نویز ← خطی؛ اختلاف ولتاژ زیاد، جریان بالا یا تغذیه با باتری ← سوئیچینگ؛ برای هر دو مزیت، اول سوئیچینگ و بعد یک LDO.
انتخاب منبع تغذیه و رگولاتور یکی از اولین تصمیم‌های هر طراحی الکترونیکی است. رگولاتور، ولتاژ ورودی متغیر یا بالاتر از نیاز را به یک ولتاژ خروجی ثابت تبدیل می‌کند تا میکروکنترلر، سنسور و ماژول‌های ارتباطی با ولتاژ درست کار کنند. در این مقاله‌ی ایکانو دو روش اصلی، یعنی رگولاتور خطی و سوئیچینگ را با مثال عددی، جدول و نمونه‌های واقعی مقایسه می‌کنیم. اگر به‌دنبال انتخاب مستقیم بین چند مدل مشخص هستید، راهنمای انتخاب رگولاتور: 7805، AMS1117، LM317 یا LM2596 مکمل همین مقاله است.
رگولاتور ولتاژ چه کاری انجام میدهد؟
ولتاژ آداپتور، باتری یا ترانس همیشه دقیق و ثابت نیست: با تغییر بار، شارژ باتری یا برق شهر بالا و پایین می‌رود. رگولاتور این تغییرات را جذب می‌کند و خروجی را در محدوده‌ی تلرانس خود نگه می‌دارد. بدون رگولاتور مناسب، قطعات حساس مثل ESP32 یا سنسورهای دقیق یا ریست می‌شوند، یا اندازه‌گیری خطادار می‌دهند، یا آسیب می‌بینند.
پرسش اصلی در انتخاب این است: کدام مهم‌تر است، راندمان یا سادگی و نویز کم؟ پاسخ این سؤال شما را به سمت خطی یا سوئیچینگ می‌برد.
رگولاتور خطی (Linear Regulator)
رگولاتور خطی یک ترانزیستور سری با بار دارد که مثل یک مقاومت متغیر خودکار رفتار می‌کند: هرچه ولتاژ ورودی بالاتر برود، افت ولتاژ روی ترانزیستور بیشتر می‌شود تا خروجی ثابت بماند. جریان ورودی تقریباً برابر جریان خروجی است، پس:
توان تلف‌شده (گرما) ≈ (Vin − Vout) × Iout
مزایای رگولاتور خطی
- نویز خروجی بسیار کم: سوئیچینگی در کار نیست؛ برای مدار صوتی، ADC دقیق، سنسورهای آنالوگ و بخش RF مناسب است.
- سادگی: معمولاً فقط یک خازن ورودی و یک خازن خروجی لازم است.
- قیمت و فضای کم برای جریان‌های پایین.
- پاسخ سریع به تغییرات ناگهانی بار.
معایب رگولاتور خطی
- گرما و راندمان پایین وقتی اختلاف ولتاژ زیاد است؛ راندمان تقریباً برابر Vout / Vin است.
- فقط کاهنده: نمی‌تواند ولتاژ را بالا ببرد یا معکوس کند.
- ولتاژ Dropout: ورودی باید همیشه کمی از خروجی بالاتر باشد.
LDO چیست؟
LDO (Low Dropout) رگولاتور خطی‌ای است که با اختلاف ولتاژ کمتری بین ورودی و خروجی هم کار می‌کند. سری 78xx کلاسیک معمولاً حدود ۲ ولت اختلاف لازم دارد، اما برای AMS1117 دیتاشیت حداکثر Dropout را ۱٫۳ ولت در جریان ۰٫۸ آمپر تضمین می‌کند؛ به همین دلیل AMS1117-3.3 از ۵ ولت USB، ۳٫۳ ولت می‌سازد.
رگولاتور سوئیچینگ (Switching Regulator)
رگولاتور سوئیچینگ یک سوئیچ (معمولاً ماسفت) را با فرکانس بالا قطع و وصل می‌کند و انرژی را در سلف و خازن ذخیره و تحویل میدهد. با تغییر نسبت زمان روشن به خاموش، ولتاژ خروجی تنظیم می‌شود. چون سوئیچ یا کاملاً روشن است یا کاملاً خاموش، تلفات خیلی کمتر از رگولاتور خطی است.
ساختارهای رایج
- Buck (کاهنده): ولتاژ را پایین می‌آورد؛ مثل LM2596 و TPS563201.
- Boost (افزاینده): ولتاژ را بالا می‌برد؛ مثلاً از یک سلول لیتیومی به ۵ ولت.
- Buck-Boost: وقتی ورودی ممکن است بالاتر یا پایین‌تر از خروجی باشد (مثل باتری در حال تخلیه).
- ایزوله (Flyback و …): در آداپتورها و منابع برق شهر.
مزایای رگولاتور سوئیچینگ
- راندمان بالا حتی با اختلاف ولتاژ زیاد؛ گرمای کمتر و هیتسینک کوچک‌تر یا بدون هیتسینک.
- انعطاف: کاهنده، افزاینده یا معکوس‌کننده.
- عمر بیشتر باتری در دستگاه‌های قابل‌حمل.
معایب رگولاتور سوئیچینگ
- ریپل و نویز فرکانس بالا (EMI) که برای مدارهای آنالوگ و RF حساس مشکل‌ساز است.
- قطعات جانبی بیشتر: سلف، دیود شاتکی (در مدل‌های غیرسنکرون) و خازن‌های Low-ESR.
- طراحی PCB حساس‌تر: مسیرهای جریان سوئیچینگ باید کوتاه باشند.
جدول مقایسه‌ی رگولاتور خطی و سوئیچینگ
| ویژگی | رگولاتور خطی | رگولاتور سوئیچینگ |
|---|---|---|
| راندمان | تقریباً Vout/Vin؛ با اختلاف ولتاژ زیاد پایین | بالا؛ برای LM2596 در دیتاشیت بین ۷۳ تا ۹۰ درصد بسته به ولتاژها |
| گرما | (Vin − Vout) × I؛ با جریان بالا هیتسینک لازم است | کم؛ بیشتر در سوئیچ، دیود و سلف |
| نویز و ریپل خروجی | بسیار کم | بیشتر؛ نیاز به فیلتر LC و چیدمان خوب |
| تغییر ولتاژ | فقط کاهنده | کاهنده، افزاینده، معکوس |
| قطعات جانبی | دو خازن | سلف، دیود، خازن‌های Low-ESR، مقاومت فیدبک |
| هزینه در جریان کم | کمتر | بیشتر |
| مناسب برای | مدار آنالوگ دقیق، صوت، جریان کم، اختلاف ولتاژ کم | جریان بالا، اختلاف ولتاژ زیاد، باتری، موتور و LED |
| نمونه در ایکانو | L7805CV، AMS1117-3.3، LM317D2T | LM2596S-ADJ، LM2576T-ADJ، ماژول XL4015 |
مثال عددی: چقدر گرما تولید می‌شود؟
فرض کنید آداپتور ۱۲ ولت دارید و مدار شما ۵ ولت می‌خواهد:
- با رگولاتور خطی و جریان ۰٫۵ آمپر: (۱۲ − ۵) × ۰٫۵ = ۳٫۵ وات گرما. یک 7805 در پکیج TO-220 برای این مقدار حتماً هیتسینک می‌خواهد. راندمان حدود ۵ ÷ ۱۲ ≈ ۴۲ درصد است.
- با رگولاتور خطی و جریان ۱ آمپر: (۱۲ − ۵) × ۱ = ۷ وات گرما؛ عملاً یک بخاری کوچک که به هیتسینک بزرگ نیاز دارد.
- با LM2596 در همین شرایط: دیتاشیت LM2596 برای خروجی ۵ ولت از ورودی ۱۲ ولت در ۳ آمپر راندمان نوعی ۸۰ درصد را اعلام می‌کند. با همین فرض، برای ۱ آمپر خروجی (۵ وات) توان ورودی حدود ۶٫۲۵ وات و تلفات حدود ۱٫۲۵ وات است؛ یعنی تقریباً یک‌ششم گرمای حالت خطی.
- در مقابل، تبدیل ۵ به ۳٫۳ ولت با ۳۰۰ میلی‌آمپر: (۵ − ۳٫۳) × ۰٫۳ ≈ ۰٫۵ وات؛ اینجا AMS1117 کاملاً منطقی و ساده‌تر از سوئیچینگ است.
نتیجه: تعیین‌کننده فقط «جریان بیش از ۱ آمپر» نیست؛ حاصلضرب اختلاف ولتاژ در جریان است. اگر این عدد از حدود یک وات بیشتر شد، یا هیتسینک و فضای کافی دارید یا سراغ سوئیچینگ بروید.
مشخصات چند رگولاتور رایج (از دیتاشیت)
| مدل | نوع | خروجی | جریان | نکته‌ی دیتاشیت |
|---|---|---|---|---|
| AMS1117 | خطی LDO | ثابت (۱٫۲ تا ۵ ولت) یا ADJ | تا ۱ آمپر | Dropout حداکثر ۱٫۳ ولت؛ حداکثر ورودی ۱۵ ولت |
| LM317 (D2T، TO-252) | خطی قابل تنظیم | ۱٫۲ تا ۳۷ ولت | بیش از ۱٫۵ آمپر (بسته به پکیج و مدل) | ولتاژ مرجع ۱٫۲۵ ولت؛ خروجی با دو مقاومت تنظیم می‌شود. نسخه‌ی M (مثل LM317MDT) جریان کمتری دارد؛ دیتاشیت همان مدل را ببینید |
| LM2596 | سوئیچینگ Buck | ثابت ۳٫۳/۵/۱۲ یا ADJ | ۳ آمپر | ورودی تا ۴۰ ولت؛ فرکانس ۱۵۰ کیلوهرتز؛ راندمان نوعی ۷۳٪ (۳٫۳V از ۱۲V)، ۸۰٪ (۵V از ۱۲V) و ۹۰٪ (۱۲V از ۲۵V) |
| TPS563201 | سوئیچینگ Buck سنکرون | قابل تنظیم | ۳ آمپر | ورودی ۴٫۵ تا ۱۷ ولت؛ پکیج کوچک SOT-23-6 |
برای 7805 (مثل L7805CV و نسخه‌ی کمجریان 78L05) و L7812CV هم قاعده‌ی کلی همین است: ورودی را چند ولت بالاتر از خروجی نگه دارید و گرما را با فرمول بالا حساب کنید. همه‌ی مدل‌ها در دسته‌ی رگولاتورها هستند.
ماژول آماده یا آی‌سی رگولاتور؟
اگر برد طراحی نمی‌کنید و فقط می‌خواهید ولتاژ را برای یک پروژه تبدیل کنید، ماژول‌های آماده سریع‌ترین راه‌اند؛ سلف، دیود و خازن‌ها روی برد نصب شده‌اند و معمولاً یک پتانسیومتر برای تنظیم خروجی دارند:
- ماژول کاهنده LM2596S: انتخاب کلاسیک برای پروژه‌های ۱۲ به ۵ ولت.
- ماژول XL4015 (۵ آمپر طبق نام کالا): برای بارهای سنگین‌تر مثل نوار LED و موتور.
- ماژول MP1584EN و Mini-360 (MP2307): ابعاد بسیار کوچک برای ربات و پهپاد.
بقیه را در دسته‌ی ماژول تغذیه ببینید. نکته‌ی مهم: جریان روی نام ماژول‌ها معمولاً حداکثر با خنک‌کاری خوب است؛ برای کار دائم، با حاشیه انتخاب کنید.
ترکیب هر دو: سوئیچینگ + LDO
وقتی هم راندمان و هم خروجی تمیز می‌خواهید، ولتاژ را اول با یک رگولاتور سوئیچینگ تا کمی بالاتر از مقدار نهایی پایین بیاورید و سپس با یک LDO تثبیت کنید. مثال: ۲۴ ولت ← LM2596 ← ۵ ولت ← AMS1117-3.3 ← ۳٫۳ ولت تمیز برای ADC یا ماژول RF. در این حالت LDO فقط ۱٫۷ ولت اختلاف دارد و گرمای کمی تولید می‌کند، در حالی که بخش اصلی تبدیل با راندمان بالا انجام شده است.

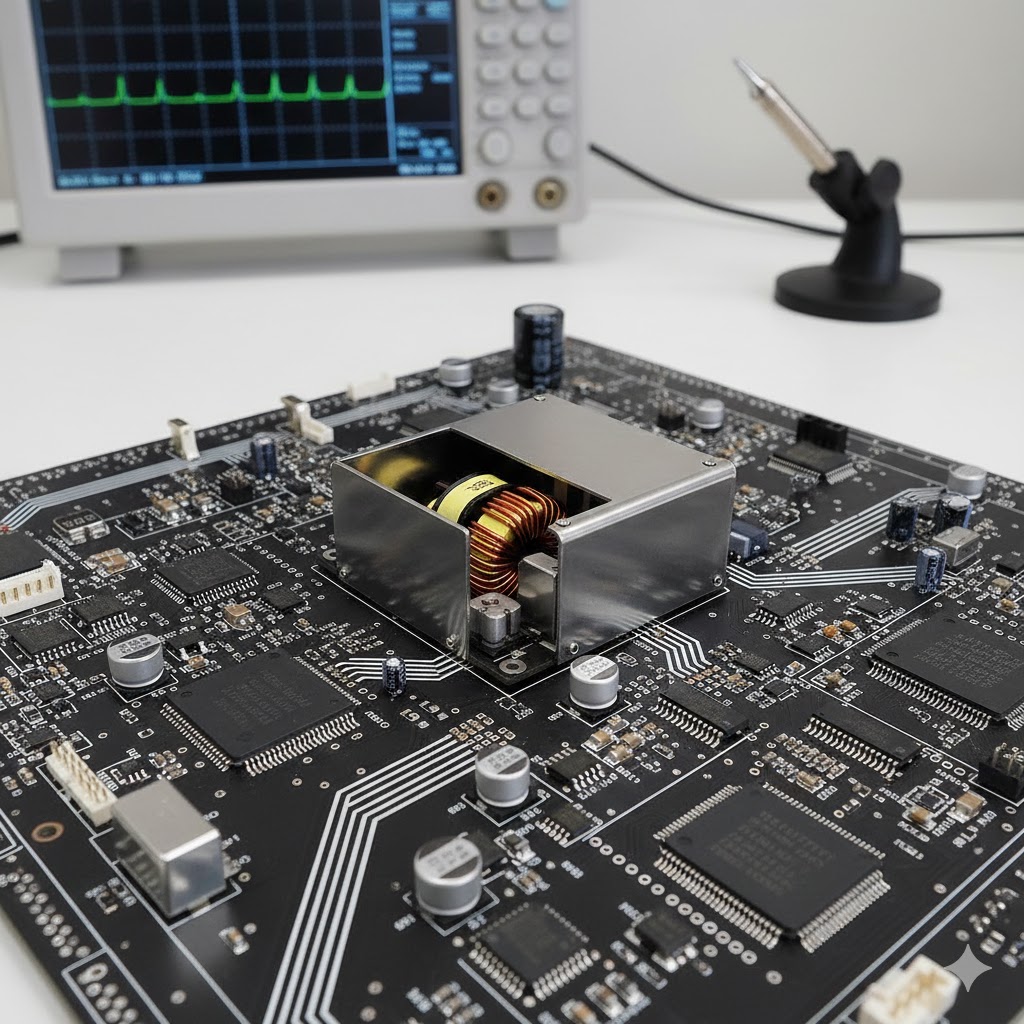

کاهش نویز رگولاتور سوئیچینگ
- خازن ورودی و خروجی Low-ESR را تا حد ممکن نزدیک پایه‌های آی‌سی بگذارید (خازن الکترولیتی به‌همراه سرامیکی کوچک).
- حلقه‌ی جریان سوئیچینگ (ورودی، سوئیچ، دیود، خازن) را کوتاه و فشرده طراحی کنید.
- فیلتر LC اضافه در خروجی برای بخش‌های حساس.
- سلف و دیود مناسب: سلف با جریان اشباع کافی و دیود شاتکی با جریان و ولتاژ مناسب؛ دیود معمولی 1N4007 در مبدل سوئیچینگ جواب نمی‌دهد. توضیح بیشتر در مقاله‌ی انواع دیود.
- زمین مشترک تمیز: زمین بخش قدرت و آنالوگ را در یک نقطه به هم وصل کنید.
نکات انتخاب رگولاتور برای مدارهای قدرت و بار سلفی
- حاشیه‌ی جریان: جریان نامی رگولاتور را بالاتر از بیشترین جریان مدار، به‌خصوص جریان لحظه‌ای راه‌اندازی موتور یا ارسال ماژول وای‌فای/GSM، انتخاب کنید.
- بار سلفی: موتور و رله ولتاژ برگشتی تولید می‌کنند؛ کنار هر سیم‌پیچ دیود هرزگرد بگذارید و تغذیه‌ی موتور را از تغذیه‌ی منطق جدا کنید.
- ولتاژ ورودی حداکثر: AMS1117 تا ۱۵ ولت و LM2596 تا ۴۰ ولت ورودی را طبق دیتاشیت تحمل می‌کنند؛ ولتاژ لحظه‌ای خودرو یا آداپتورهای بی‌کیفیت را در نظر بگیرید.
- حفاظت: یک فیوز و دیود حفاظت قطب در ورودی، هزینه‌ی کمی دارد و از سوختن کل برد جلوگیری می‌کند.
برای انتخاب خود منبع (باتری، پاوربانک یا آداپتور)، مقاله‌ی مقایسه منابع تغذیه را ببینید.
سؤالات متداول
چه زمانی رگولاتور سوئیچینگ بهجای خطی لازم است؟
وقتی حاصلضرب اختلاف ولتاژ ورودی و خروجی در جریان (یعنی گرمای رگولاتور خطی) زیاد است؛ مثلاً ۱۲ به ۵ ولت با ۱ آمپر که حدود ۷ وات گرما میدهد. همچنین در مدارهای باتریخور که راندمان مهم است.
آیا رگولاتور سوئیچینگ برای مدار صوتی یا سنسور آنالوگ مناسب است؟
بهتنهایی معمولاً نه، چون ریپل و نویز فرکانس بالا دارد. بهتر است بعد از آن یک رگولاتور خطی LDO یا فیلتر LC بگذارید، یا برای جریان کم مستقیم از رگولاتور خطی استفاده کنید.
AMS1117 بهتر است یا 7805؟
هر دو خطیاند. AMS1117 یک LDO با Dropout حداکثر ۱٫۳ ولت (طبق دیتاشیت) است و برای ساختن ۳٫۳ ولت از ۵ ولت مناسب است؛ 7805 اختلاف ولتاژ بیشتری لازم دارد اما ورودی بالاتر و پکیج TO-220 قابل نصب روی هیتسینک دارد.
راندمان LM2596 چقدر است؟
دیتاشیت LM2596 در جریان ۳ آمپر راندمان نوعی ۷۳ درصد برای خروجی ۳٫۳ ولت از ورودی ۱۲ ولت، ۸۰ درصد برای ۵ ولت از ورودی ۱۲ ولت و ۹۰ درصد برای ۱۲ ولت از ورودی ۲۵ ولت را اعلام می‌کند.
چرا رگولاتور خطی من داغ می‌شود؟
چون اختلاف ولتاژ ورودی و خروجی ضرب در جریان به گرما تبدیل می‌شود. ولتاژ ورودی را تا حد مجاز Dropout پایین بیاورید، هیتسینک بگذارید یا از رگولاتور سوئیچینگ استفاده کنید.
جمع‌بندی
رگولاتور خطی را برای سادگی، نویز کم و اختلاف ولتاژ یا جریان کم انتخاب کنید؛ رگولاتور سوئیچینگ را برای جریان بالا، اختلاف ولتاژ زیاد و تغذیه‌ی باتری. اگر هر دو را لازم دارید، ترکیب سوئیچینگ + LDO بهترین نتیجه را میدهد.
