توضیحات

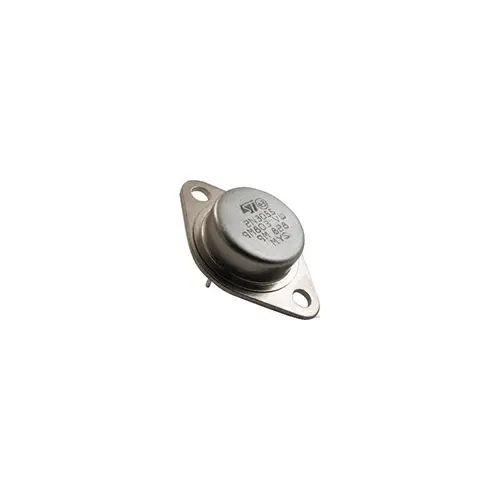

ترانزیستور 2N3055 یکی از شناختهشدهترین ترانزیستورهای قدرت NPN است که به دلیل توان بالا، جریان خروجی زیاد و قابلیت اطمینان بالا، سالهاست در منابع تغذیه، آمپلیفایرهای صوتی، اینورترها، شارژرهای باتری و مدارهای صنعتی مورد استفاده قرار میگیرد. این ترانزیستور با پکیج فلزی TO-3، توان اتلاف بالا و تحمل جریان تا 15 آمپر، گزینهای مناسب برای مدارهای قدرت محسوب میشود.
مشخصات فنی:
نوع محصول: ترانزیستور قدرت BJT
مدل: 2N3055
پارت نامبر: 2N3055
نوع ترانزیستور: NPN
نوع نصب: Through Hole
پکیج: TO-3
ولتاژ کلکتور-بیس (VCBO): 100 ولت
ولتاژ کلکتور-امیتر (VCER): 70 ولت
ولتاژ کلکتور-امیتر (VCEO): 60 ولت
ولتاژ امیتر-بیس (VEBO): 7 ولت
حداکثر جریان کلکتور (IC): 15 آمپر
حداکثر جریان بیس (IB): 7 آمپر
حداکثر توان اتلاف: 115 وات
مقاومت حرارتی اتصال به بدنه (RθJC): 1.5 درجه سانتیگراد بر وات
بهره جریان (DC (hFE)): 20 تا 250 (بسته به شرایط کاری)
ولتاژ اشباع کلکتور-امیتر (VCE(sat)): 1 تا 3 ولت
ولتاژ بیس-امیتر (VBE): 1.5 ولت
فرکانس گذار (fT): 2.5 مگاهرتز
حداکثر دمای پیوند (Junction): 200 درجه سانتیگراد
محدوده دمای نگهداری: 65- تا 200+ درجه سانتیگراد
ویژگیها:
- ترانزیستور قدرت NPN با توان بالا
- تحمل جریان تا 15 آمپر
- توان اتلاف 115 وات
- پکیج فلزی TO-3 با انتقال حرارت عالی
- بهره جریان مناسب
- قابلیت کار در دماهای بالا
- مناسب برای مدارهای قدرت و صنعتی
- قابلیت استفاده با هیتسینکهای بزرگ
کاربردها:
- منابع تغذیه خطی
- رگولاتورهای ولتاژ
- آمپلیفایرهای صوتی قدرت
- اینورترها
- شارژر باتری
- درایور موتور DC
- منابع تغذیه آزمایشگاهی
- تجهیزات صنعتی
- مدارهای قدرت
- پروژههای آموزشی و الکترونیکی
مزایا:
- توان خروجی بالا
- تحمل جریان زیاد
- قابلیت اطمینان بسیار بالا
- انتقال حرارت مناسب به دلیل پکیج فلزی TO-3
- مناسب برای کاربردهای صنعتی و حرفهای
- در دسترس بودن و محبوبیت بالا
- مناسب برای انواع منابع تغذیه و تقویتکنندههای قدرت
- طول عمر بالا در صورت استفاده با هیتسینک مناسب
