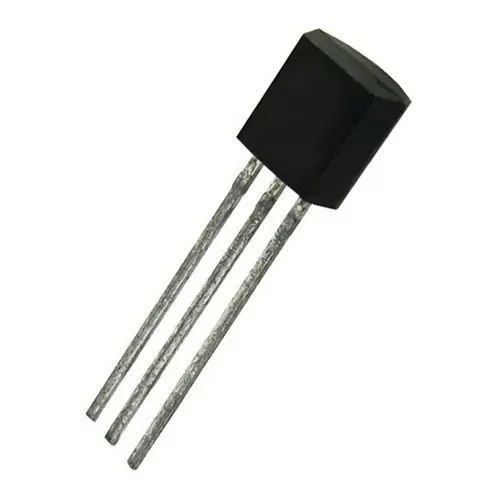

ترانزیستور PNP مدل 2N3906 پکیج TO-92

کد محصول: 6392
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

2N3906 TO-92

یک ترانزیستور سیلیکونی است که برای تقویت سیگنال، سوئیچینگ، مدارات عمومی الکترونیکی و کاربردهای فرکانس پایین تا متوسط استفاده می‌شود.

13,260 ریال

موجود در انبار

دانلود دیتاشیت PDF

ترانزیستور PNP مدل 2N3906 پکیج TO-92 یک ترانزیستور برای تقویت سیگنال و سوئیچ کردن بار در مدارهای الکترونیکی است. طبق مشخصات کالا، مدل آن 2N3906 و پکیج آن TO-92 است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • مدل2N3906
  • پکیجTO-92
  • پارت نامبر2N3906
  • نوع ترانزیستورPNP

مشخصات ترانزیستور PNP مدل 2N3906 پکیج TO-92

پارامترمقدارشرایط
مدل2N3906طبق مشخصات کالا
پارت نامبر2N3906طبق مشخصات کالا
نوع ترانزیستورPNPطبق مشخصات کالا
جنس نیمه‌هادیسیلیکون (Si)طبق مشخصات کالا
پکیجTO-92طبق مشخصات کالا
تعداد پایه3طبق مشخصات کالا
حداکثر ولتاژ کلکتور-بیس (VCBO)60– ولتطبق مشخصات کالا
حداکثر ولتاژ کلکتور-امیتر (VCEO)40– ولتطبق مشخصات کالا
حداکثر ولتاژ امیتر-بیس (VEBO)6– ولتطبق مشخصات کالا
حداکثر جریان کلکتور (IC)200 میلی‌آمپرطبق مشخصات کالا
حداکثر توان اتلاف625 میلی‌واتطبق مشخصات کالا
بهره جریان (DC (hFE))60 تا 300طبق مشخصات کالا
ولتاژ اشباع کلکتور-امیتر (VCE(sat))0.25 تا 0.4– ولتطبق مشخصات کالا
ولتاژ اشباع بیس-امیتر (VBE(sat))0.65 تا 0.95– ولتطبق مشخصات کالا
فرکانس گذار (fT)250 مگاهرتزطبق مشخصات کالا
ظرفیت کلکتور-بیس (CCBO)6 پیکوفارادطبق مشخصات کالا

کاربردهای ترانزیستور PNP مدل 2N3906 پکیج TO-92

  • سوئیچ کردن رله، LED و بارهای کوچک.
  • تقویت سیگنال در مدارهای صوتی و آنالوگ.
  • طبقه‌ی درایور در مدارهای کنترل.
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ترانزیستور PNP مدل 2N3906 پکیج TO-92

پایه‌های ترانزیستور چیست؟

ترانزیستور دوقطبی سه پایه‌ی بیس، کلکتور و امیتر دارد؛ ترتیب پایه‌ها بسته به پکیج و مدل است و باید از دیتاشیت بررسی شود.

مقاومت بیس را چطور حساب کنم؟

مقاومت بیس از تقسیم اختلاف ولتاژ کنترل و ولتاژ بیس-امیتر (حدود 0.7 ولت) بر جریان بیس مورد نیاز به دست می‌آید.

آیا به هیت‌سینک نیاز دارد؟

اگر توان تلف‌شده (ولتاژ کلکتور-امیتر ضرب در جریان) زیاد باشد، بله؛ مخصوصاً در پکیج‌های قدرت.
