ترانزیستور NPN 65 ولت 100 میلیآمپر مدل BC546 پکیج TO-92

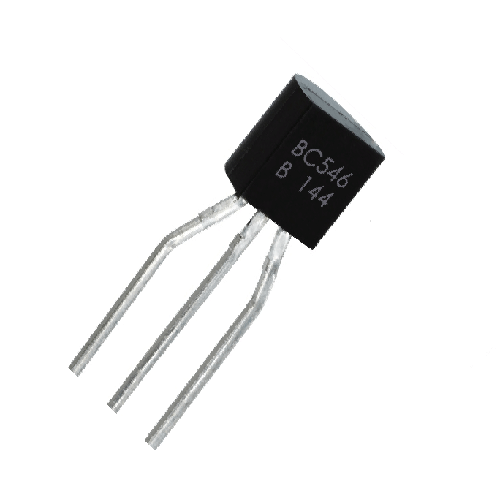

ترانزیستور NPN BC546 TO-92
برای تقویت سیگنال‌های ضعیف و سوئیچینگ بارهای کوچک در مدارهای آنالوگ و دیجیتال استفاده می‌شود.
BC546 یک ترانزیستور دوقطبی NPN سیگنال کوچک با VCEO برابر 65 ولت و جریان کلکتور 100 میلیآمپر در پکیج TO-92 است. در خانواده‌ی BC546 تا BC550 بالاترین تحمل ولتاژ را دارد و برای تقویت سیگنال‌های ضعیف و سوئیچ بارهای کم‌جریان به کار می‌رود؛ طبق دیتاشیت، ترانزیستور مکمل PNP آن BC556 است.
- نوعNPN
- VCEO65 V
- IC100 mA
- PC500 mW
مشخصات فنی BC546 (طبق دیتاشیت)
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع | ترانزیستور NPN سیلیکونی اپیتاکسیال | — |
| ولتاژ کلکتور-امیتر (VCEO) | 65 V | — |
| ولتاژ کلکتور-بیس (VCBO) | 80 V | — |
| ولتاژ امیتر-بیس (VEBO) | 6 V | — |
| جریان کلکتور (IC) | 100 mA | DC |
| توان تلفاتی کلکتور (PC) | 500 mW | Ta=25°C |
| دمای پیوند (TJ) | 150 °C | حداکثر |
| دمای انبارداری (TSTG) | -65 تا +150 °C | — |
| بهره‌ی جریان DC (hFE) | 110 تا 800 | VCE=5V، IC=2mA |
| گروه‌بندی hFE | A: 110 تا 220، B: 200 تا 450، C: 420 تا 800 | بر اساس پسوند |
| جریان قطع کلکتور (ICBO) | حداکثر 15 nA | VCB=30V، IE=0 |
| ولتاژ اشباع VCE(sat) | 90 mV (معمول)، حداکثر 250 mV | IC=10mA، IB=0.5mA |
| ولتاژ اشباع VCE(sat) | 200 mV (معمول)، حداکثر 600 mV | IC=100mA، IB=5mA |
| ولتاژ بیس-امیتر VBE(on) | 580 تا 700 mV (معمول 660 mV) | VCE=5V، IC=2mA |
| فرکانس گذار (fT) | 300 MHz (معمول) | VCE=5V، IC=10mA |
| خازن خروجی (Cob) | 3.5 pF (معمول)، حداکثر 6 pF | VCB=10V، IE=0، f=1MHz |
| عدد نویز (NF) | 2 dB (معمول)، حداکثر 10 dB | VCE=5V، IC=200µA، f=1kHz، RG=2kΩ |
| پکیج و پایه‌ها | TO-92؛ 1: کلکتور، 2: بیس، 3: امیتر | طبق دیتاشیت |
منبع مشخصات: دیتاشیت خانواده‌ی BC546 تا BC550 (فایل PDF پیوست همین صفحه، Rev. A2)، مقادیر ستون BC546.
نکته‌ی مهم
پسوند گروه بهره (A، B یا C) در مشخصات کالا ذکر نشده است؛ hFE بسته به گروه بین 110 تا 800 است. اگر مدار شما به بهره‌ی مشخصی نیاز دارد، hFE را با مولتی‌متر اندازه بگیرید و ترتیب پایه‌ها را هم پیش از لحیم‌کاری بررسی کنید.
کاربردهای BC546
- طبقه‌ی پیش‌تقویت‌کننده‌ی صوتی و تقویت سیگنال‌های ضعیف حسگرها.
- سوئیچ بارهای کم‌جریان (تا 100 میلیآمپر) مثل LED و رله‌های کوچک با میکروکنترلر.
- مدارهای سیگنال کوچک با ولتاژ کاری بالاتر از تحمل BC547 (تا 65 ولت).
سوالات متداول درباره‌ی BC546
تفاوت BC546 و BC547 چیست؟
طبق دیتاشیت، فرق اصلی در ولتاژ است: VCEO برای BC546 برابر 65 ولت و برای BC547 برابر 45 ولت است (VCBO به ترتیب 80 و 50 ولت). جریان کلکتور 100 میلیآمپر و توان 500 میلی‌وات در هر دو یکسان است؛ بنابراین BC546 معمولاً می‌تواند جای BC547 را بگیرد.
مقاومت بیس برای سوئیچ یک بار 20 میلی‌آمپری با خروجی 5 ولت چقدر باشد؟
برای اشباع مطمئن، جریان بیس را حدود یک‌دهم جریان کلکتور بگیرید (2 میلیآمپر؛ مشابه شرط IC = 10 × IB در دیتاشیت). با افت بیس-امیتر حدود 0.7 ولت: R = (5 − 0.7) ÷ 0.002 ≈ 2.2 کیلو اهم.
ترتیب پایه‌های BC546 چگونه است؟

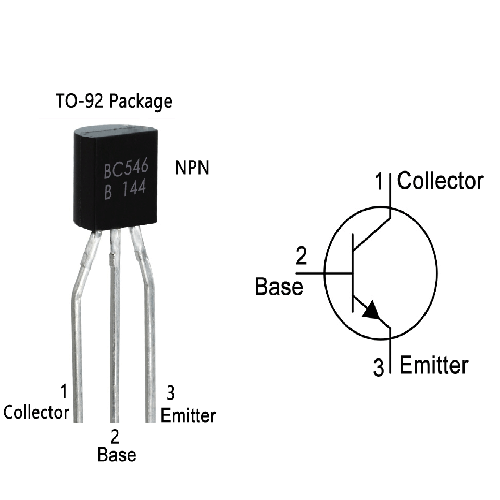

طبق دیتاشیت پیوست، پایه‌ی 1 کلکتور، پایه‌ی 2 بیس و پایه‌ی 3 امیتر است. چون سازنده‌ی کالا در مشخصات ذکر نشده، پیش از نصب پایه‌ها را با تست دیود مولتی‌متر تأیید کنید.
ترانزیستور مکمل BC546 کدام است؟
طبق دیتاشیت، BC546 تا BC550 مکمل BC556 تا BC560 هستند؛ برای طبقه‌ی پوش-پول با BC546 از BC556 استفاده کنید.
