توضیحات

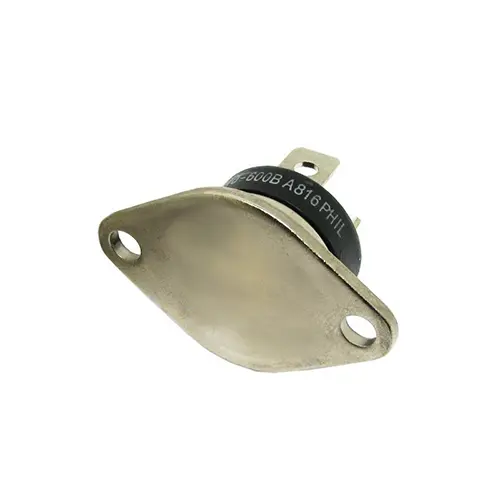

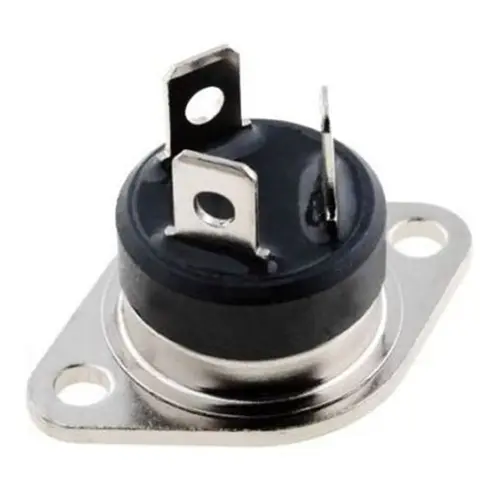

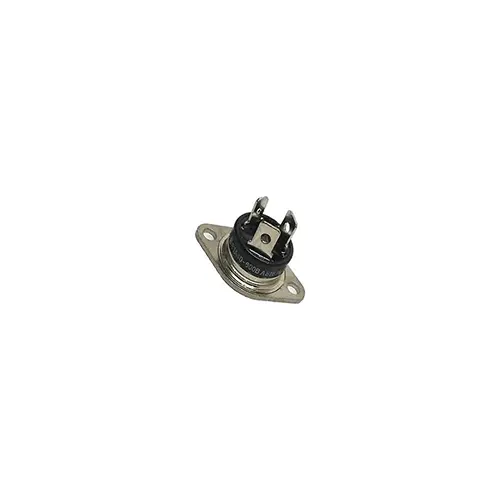

ترایاک BTA40-600B یک کلید الکترونیکی دوطرفه (Triac) با قابلیت تحمل 40 آمپر جریان RMS و 600 ولت ولتاژ قطع است که برای کنترل بارهای AC با توان بالا طراحی شده است. این ترایاک با جریان هجومی بسیار زیاد، ایزولاسیون مناسب و قابلیت نصب روی پنل، گزینهای ایدهآل برای دیمرهای صنعتی، کنترل دور موتور، تجهیزات گرمایشی و سیستمهای کنترل توان محسوب میشود.
مشخصات فنی:
نوع محصول: ترایاک (Triac)
مدل: BTA40-600B
پارت نامبر: BTA40-600B
نوع قطعه: Triac
RMS (Rated On-State Current) حداکثر جریان : 40 آمپر
حداکثر جریان هجومی (Surge Current): 420 آمپر
حداکثر ولتاژ قطع تکرارشونده (VDRM): 600 ولت
حداکثر ولتاژ بلوکه مستقیم (VRRM): 600 ولت
حداکثر ولتاژ حالت روشن (On-State Voltage): 1.55 ولت
حداکثر جریان تحریک گیت (IGT): 100 میلیآمپر
حداکثر ولتاژ تحریک گیت (VGT): 1.3 ولت
حداکثر جریان نگهدارنده (Holding Current): 80 میلیآمپر
حداکثر جریان نشتی در حالت خاموش: 0.005 میلیآمپر
تعداد پایه: 3
پکیج: RD-91
نوع نصب: Panel Mount
ابعاد: 40 × 27 × 14 میلیمتر
محدوده دمای کاری: 40- تا 125+ درجه سانتیگراد
ویژگیها:
قابلیت سوئیچینگ بارهای AC با توان بالا
تحمل جریان مداوم تا 40 آمپر
تحمل جریان هجومی تا 420 آمپر
افت ولتاژ پایین در حالت روشن
نشتی بسیار کم در حالت خاموش
مناسب برای نصب روی هیتسینک و پنل
پایداری بالا در کاربردهای صنعتی
کاربردها:
دیمرهای صنعتی
کنترل دور موتورهای AC
کنترل هیتر و المنتهای پرقدرت
دستگاههای جوش
کنترلکنندههای توان AC
ماشینآلات صنعتی
سیستمهای اتوماسیون
منابع تغذیه و تجهیزات قدرت
مزایا:
تحمل جریان بسیار بالا
مناسب برای بارهای سنگین
قابلیت نصب مستقیم روی پنل
پایداری حرارتی بالا
عملکرد قابل اعتماد در محیطهای صنعتی
طول عمر بالا
نکته:
برای استفاده از BTA40-600B در توانهای بالا، نصب روی هیتسینک مناسب الزامی است. همچنین برای بارهای القایی مانند موتور و ترانس، استفاده از مدار اسنابر (Snubber) و حفاظت در برابر اضافه ولتاژ، باعث افزایش طول عمر و عملکرد مطمئن ترایاک خواهد شد. این قطعه مخصوص مدارهای جریان متناوب (AC) است و برای سوئیچینگ مستقیم ولتاژ DC مناسب نیست.
