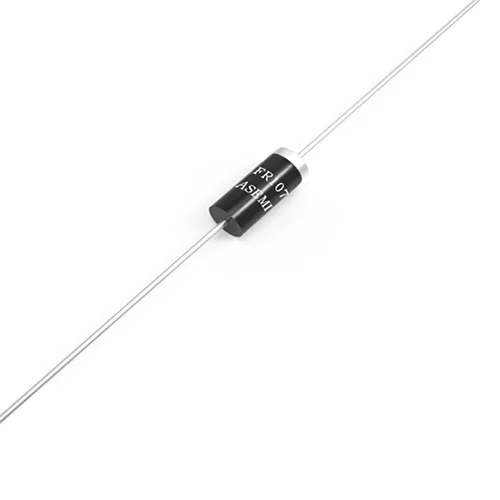

دیود سریع 1000 ولت 1 آمپر مدل FR107 پکیج DO-41

کد محصول: 2327
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

FR107 1000V 1A DO-41

مناسب یکسوسازی، حفاظت قطبیت و مدارهای تغذیه سبک است.

تعداددرصدقیمت با تخفیف
502%19,500 ریال
1003%19,300 ریال
5005%18,910 ریال

19,900 ریال

موجود در انبار

دانلود دیتاشیت PDF

FR107 یک دیود یکسوساز بازیابی سریع با ولتاژ معکوس تکراری حداکثر 1000 ولت و جریان متوسط 1 آمپر در پکیج DO-41 است. طبق دیتاشیت پیوست سری FR101 تا FR107، ستون FR107 برای یکسوسازی و مدارهایی که به زمان بازیابی کوتاه‌تر از دیود معمولی نیاز دارند به کار می‌رود.

  • Vrrm1000 V
  • IF(AV)1.0 A
  • Trr500 ns
  • پکیجDO-41

مشخصات فنی FR107 (طبق دیتاشیت)

پارامترمقدارشرایط
ولتاژ معکوس تکراری Vrrm1000 Vستون FR107
ولتاژ RMS700 V—
ولتاژ انسداد DC1000 V—
جریان متوسط یکسو IF(AV)1.0 A—
جریان ضربه‌ی پیش‌رو IFSM30 A8.3 ms نیم‌سینوسی
افت مستقیم VF (حداکثر)1.2 VIF = 1 A
جریان نشتی معکوس IR5 µA / 150 µAدر ولتاژ نامی؛ TJ = 25°C / 125°C
زمان بازیابی معکوس Trr (حداکثر)500 nsIF = 0.5 A، IR = 1.0 A، Irr = 0.25 A
ظرفیت پیوند Cj (نوعی)10 pF1 MHz، VR = 4 V
مقاومت حرارتی RθJA65 °C/W—
دمای پیوند کاری−55 تا +150 °C—
پکیجDO-204AL (DO-41)؛ نوار = کاتد—

منبع مشخصات: دیتاشیت سری FR101 تا FR107 (فایل PDF پیوست همین صفحه)، ستون FR107. سازنده‌ی دیتاشیت به‌عنوان برند کالا ذکر نمی‌شود.

نکته‌ی نصب

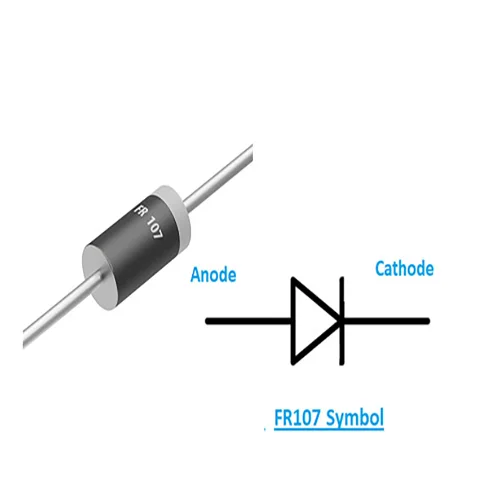

نوار روی بدنه سمت کاتد است. قطبیت را مطابق شماتیک رعایت کنید.

کاربردهای FR107

  • یکسوسازی در منابع تغذیه و آداپتورهای سبک.
  • مسیر آزاد (freewheeling) در مدارهای سلفی با نیاز به بازیابی سریع‌تر از 1N4007.
  • حفاظت قطبیت معکوس ورودی.
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی FR107

تفاوت FR107 با 1N4007 چیست؟

هر دو حدود 1000 ولت و 1 آمپرند؛ FR107 زمان بازیابی معکوس حداکثر 500 نانوثانیه دارد و برای فرکانس بالاتر مناسب‌تر است.

افت 1.2 ولت از کجاست؟

طبق دیتاشیت، حداکثر VF در جریان 1 آمپر برای FR107 برابر 1.2 ولت است.

پکیج DO-41 یعنی چه؟

پکیج سوراخ‌دار استوانه‌ای رایج دیودهای یک‌آمپری؛ نوار رنگی سمت کاتد است.

محصولات و مطالب مرتبط

وزن2 گرم
