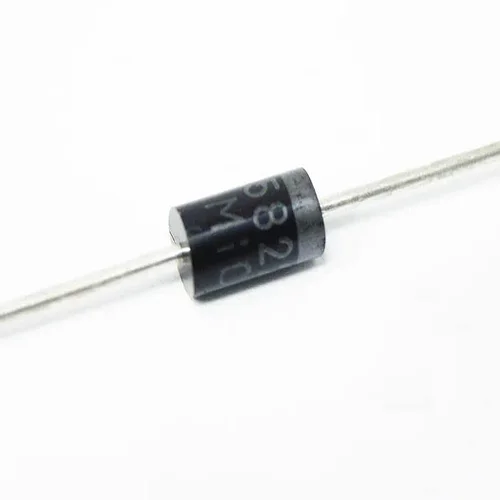

دیود شاتکی 40 ولت 3 آمپر مدل 1N5822 پکیج DO-201AD
1N5822 40V 3A DO-201AD
مناسب یکسوسازی، حفاظت قطبیت و مدارهای تغذیه سبک است.
1N5822 یک دیود شاتکی 40 ولت با جریان متوسط 3 آمپر در پکیج DO-201AD است. افت ولتاژ مستقیم آن در 3 آمپر حداکثر 525 میلی‌ولت است و طبق دیتاشیت برای اینورترهای ولتاژ پایین و فرکانس بالا، دیود هرزگرد و حفاظت قطبیت طراحی شده است.
- VRRM40 V
- IF(AV)3.0 A
- VF حداکثر525 mV
- IFSM80 A
مشخصات فنی 1N5822 (طبق دیتاشیت)
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع | دیود یکسوساز شاتکی | — |
| ولتاژ معکوس تکراری (VRRM) | 40 V | — |
| جریان متوسط مستقیم (IF(AV)) | 3.0 A | طول پایه 3/8 اینچ، TA=95°C |
| جریان ضربه‌ای (IFSM) | 80 A | نیم‌سینوس 8.3ms |
| افت ولتاژ مستقیم (VF) | حداکثر 525 mV | IF=3.0A |
| افت ولتاژ مستقیم (VF) | حداکثر 950 mV | IF=9.4A |
| جریان معکوس (IR) | 0.5 mA / 20 mA | ولتاژ نامی؛ TA=25°C / TA=100°C |
| خازن کل (CT) | 190 pF | VR=4.0V، f=1.0MHz |
| توان تلفاتی (PD) | 3.6 W | — |
| مقاومت حرارتی پیوند-محیط | 28 °C/W | — |
| دمای کاری پیوند | -65 تا +125 °C | — |

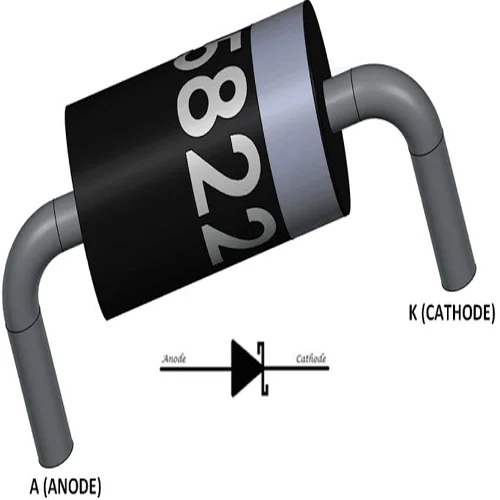

| پکیج | DO-201AD (نوار رنگی = کاتد) | — |
منبع مشخصات: دیتاشیت رسمی Fairchild Semiconductor (اکنون onsemi) برای 1N5820 تا 1N5822 (Rev. C)
نکته‌ی مهم
حداکثر دمای پیوند این دیود 125 درجه است و جریان نشتی با دما زیاد می‌شود (از 0.5 میلی‌آمپر در 25 درجه به 20 میلی‌آمپر در 100 درجه). در جریان‌های بالا برای خنک شدن، پایه‌ها را کوتاه و پد مسی را بزرگ بگیرید.
کاربردهای 1N5822
- دیود هرزگرد در رگولاتورهای سوئیچینگ کاهنده مانند LM2576 (در مدار نمونه‌ی دیتاشیت LM2576 همین دیود آمده است).
- اینورترها و مبدل‌های ولتاژ پایین و فرکانس بالا.
- حفاظت قطبیت با افت ولتاژ کم در مدارهای باتری‌دار.
سوالات متداول درباره‌ی 1N5822
تفاوت 1N5822 و 1N5819 چیست؟
هر دو شاتکی 40 ولت هستند. طبق دیتاشیت‌ها، 1N5819 برای 1 آمپر با VF حداکثر 0.6 ولت ساخته شده و 1N5822 برای 3 آمپر با VF حداکثر 525 میلی‌ولت در 3 آمپر.
آیا 1N5822 را می‌توان در یکسوساز برق شهر استفاده کرد؟
خیر. ولتاژ معکوس آن فقط 40 ولت است. برای یکسوسازی ولتاژهای بالا از دیودهایی مثل 1N5408 (1000 ولت) استفاده کنید.
چرا دیود شاتکی در رگولاتور سوئیچینگ بهتر است؟
افت ولتاژ مستقیم کم (حداکثر 525 میلی‌ولت در 3 آمپر) تلفات دیود هرزگرد را کم می‌کند و بازده منبع تغذیه را بالا می‌برد.
