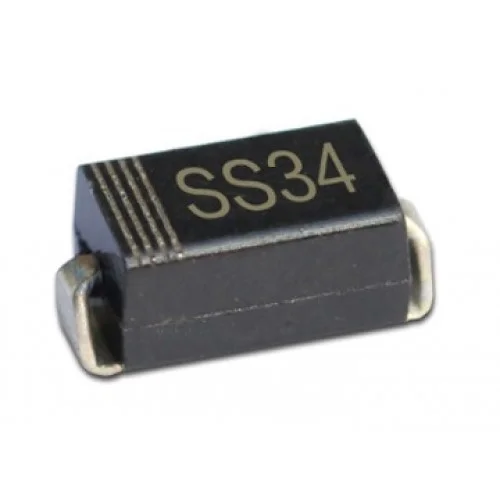

دیود شاتکی 40 ولت 3 آمپر مدل SS34 پکیج SMA

کد محصول: 2310
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

SS34 40V 3A SMA

مناسب یکسوسازی، حفاظت قطبیت و مدارهای تغذیه سبک است.

تعداددرصدقیمت با تخفیف
502%30,280 ریال

30,900 ریال

موجود در انبار

دانلود دیتاشیت PDF

SS34 یک دیود شاتکی نصب سطحی با ولتاژ معکوس تکراری حداکثر 40 ولت و جریان متوسط 3 آمپر در پکیج SMA است. طبق دیتاشیت پیوست، برای یکسوسازی فرکانس بالا، مسیر آزاد (freewheeling) و حفاظت قطبیت در مدارهای کم‌ولتاژ به کار می‌رود.

  • Vrrm40 V
  • IF(AV)3.0 A
  • VF (حداکثر)0.55 V
  • پکیجSMA

مشخصات فنی SS34 (طبق دیتاشیت)

پارامترمقدارشرایط
ولتاژ معکوس تکراری Vrrm40 V—
ولتاژ RMS28 V—
ولتاژ انسداد DC40 V—
جریان متوسط یکسو IF(AV)3.0 A—
جریان ضربه‌ی پیش‌رو IFSM80 A8.3ms نیم‌سینوسی
افت مستقیم VF (حداکثر)0.55 VIF = 3 A
جریان نشتی معکوس IR0.5 mA / 5 mAدر ولتاژ نامی معکوس؛ Ta=25°C / 100°C
ظرفیت پیوند Cj (نوعی)450 pF1MHz، VR=4V
مقاومت حرارتی RθJA70 °C/Wروی پد مسی 5×5cm
دمای پیوند کاری−55 تا +125 °C—
پکیجSMA؛ پایه 1 کاتد، پایه 2 آند—

منبع مشخصات: دیتاشیت سری SS32 تا SS320 (فایل PDF پیوست همین صفحه)، ستون SS34. سازنده‌ی دیتاشیت به‌عنوان برند کالا ذکر نمی‌شود.

نکته‌ی نصب

نوار روی بدنه سمت کاتد است. قطبیت را مطابق شماتیک رعایت کنید و برای جریان‌های نزدیک به 3 آمپر، پد مسی کافی برای دفع حرارت در نظر بگیرید.

کاربردهای SS34

  • یکسوسازی و مسیر آزاد در مبدل‌های سوئیچینگ کم‌ولتاژ.
  • حفاظت قطبیت معکوس ورودی تغذیه.
  • مدارهای شارژر و منابع تغذیه‌ی سبک با نیاز به افت ولتاژ کم.
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی SS34

تفاوت SS34 با SS14 چیست؟

SS34 جریان متوسط 3 آمپر دارد؛ SS14 معمولاً حدود 1 آمپر است. ولتاژ معکوس هر دو در این خانواده 40 ولت است.

افت 0.55 ولت از کجاست؟

طبق دیتاشیت، حداکثر VF در جریان 3 آمپر برای SS34 برابر 0.55 ولت است.

پکیج SMA یعنی چه؟

پکیج نصب سطحی DO-214AC/SMA؛ طبق دیتاشیت پایه 1 کاتد و پایه 2 آند است.
