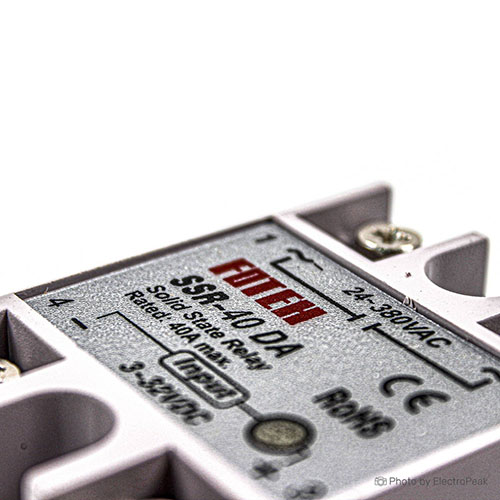

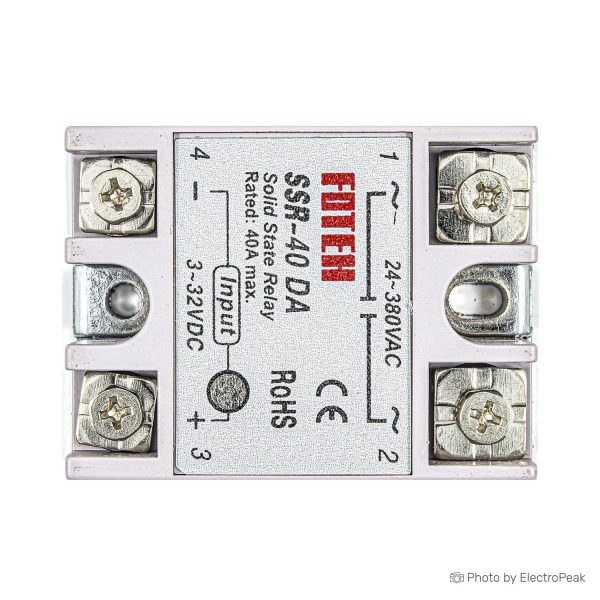

رله حالت جامد 40 آمپر کد SSR-40DA

کد محصول: 5406
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

رله حالت جامد SSR-40DA یک رله 40 آمپر DC به AC با Low-Level Trigger و ابعاد جمع‌وجور است که برای کنترل مستقیم بارهای AC با بردهای دیجیتال، آردوینو و سیستم‌های اتوماسیون صنعتی طراحی شده است. این ماژول SSR 40A با ساختار مقاوم، عملکرد بدون صدا و سرعت سوئیچینگ بالا، گزینه‌ای ایده‌آل برای تجهیزات صنعتی، ماشین‌آلات CNC، سیستم‌های گرمایشی و محیط‌های سخت می‌باشد.

17,290,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

SSR-40DA یک رله‌ی حالت جامد تک‌فاز با ورودی کنترل DC و خروجی AC است که جریان نامی 40 آمپر را در ولتاژ 24 تا 380 ولت AC سوئیچ می‌کند. روش کنترل آن Zero Cross است و برای کنترل المنت، گرمکن و بارهای مقاومتی با PLC، ترموستات یا آردوینو استفاده می‌شود.

  • جریان نامی40 A
  • ولتاژ خروجی24 تا 380 VAC
  • ورودی کنترل4 تا 32 VDC
  • کنترلZero Cross

مشخصات فنی SSR-40DA (طبق دیتاشیت)

پارامترمقدارشرایط
نوعرله حالت جامد تک‌فاز، کنترل DC → خروجی AC—
جریان نامی بار40 Aکاتالوگ Fotek
ولتاژ کاری خروجی24 تا 380 VACکاتالوگ Fotek
ولتاژ ورودی کنترل4 تا 32 VDCصفحه‌ی رسمی Fotek
ولتاژ خاموش‌شدنکمتر از 3.5 VDCصفحه‌ی رسمی Fotek
جریان تحریک ورودیحداکثر 12.0 mAصفحه‌ی رسمی Fotek
روش کنترلZero Cross (سوئیچ در عبور از صفر)—
جریان نشتی خروجیحداکثر 5 mAصفحه‌ی رسمی Fotek
زمان پاسخ8.3 ms60Hz
جریان ضربه‌ی حداکثر410 Aیک سیکل، کاتالوگ Fotek
افت ولتاژ خروجی1.6 V25°C، کاتالوگ Fotek
استقامت ایزولاسیون4 kVrmsEN60950/VDE0805
مقاومت عایقی100 MΩ / 500 VDC—
محیط کار-40 تا +80 °C؛ رطوبت 35 تا 85%RH—
ابعاد (نوع ترمینالی)60 × 45 × 22.5 mmکاتالوگ Fotek

منبع مشخصات: دیتاشیت رسمی FOTEK Controls (صفحه‌ی رسمی SSR-40DA و کاتالوگ SSR Series (DC to AC))

نکته‌ی مهم

برای بار نزدیک به جریان نامی، هیت‌سینک لازم است؛ منحنی «Max. Allowable Case Temperature» در کاتالوگ نشان می‌دهد با افزایش جریان، دمای مجاز بدنه کم می‌شود.

این مدل فقط بار AC را سوئیچ می‌کند؛ برای بار DC یا کنترل AC مدل‌های دیگر لازم است.

کاربردهای SSR-40DA

  • کنترل المنت کوره، هیتر اکسترودر، اتو و گرمکن‌های مقاومتی با خروجی PID یا PLC.
  • سوئیچ بی‌صدا و بدون جرقه‌ی بارهای AC، با تعداد قطع و وصل زیاد.
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی SSR-40DA

آیا SSR-40DA واقعاً 40 آمپر را تحمل می‌کند؟

40 آمپر جریان نامی است و به دمای بدنه بستگی دارد. منحنی «Max. Allowable Case Temperature» در کاتالوگ Fotek نشان می‌دهد هرچه جریان بیشتر باشد، دمای مجاز بدنه کمتر است. پس برای جریان‌های بالا هیت‌سینک مناسب و خمیر حرارتی لازم است.

آیا با آردوینو یا خروجی 5 ولت روشن می‌شود؟

بله. طبق صفحه‌ی رسمی فوتک، ورودی کنترل 4 تا 32 ولت DC و جریان تحریک حداکثر 12 میلی‌آمپر است. 5 ولت آردوینو در این محدوده است. رله با اعمال ولتاژ مثبت به ورودی روشن می‌شود.

تفاوت SSR-40DA و SSR-40AA چیست؟

حرف اول نوع ورودی را نشان می‌دهد: DA یعنی کنترل DC و خروجی AC، و AA یعنی کنترل با ولتاژ AC. برای خروجی میکروکنترلر و PLC ترانزیستوری، DA مناسب است.
