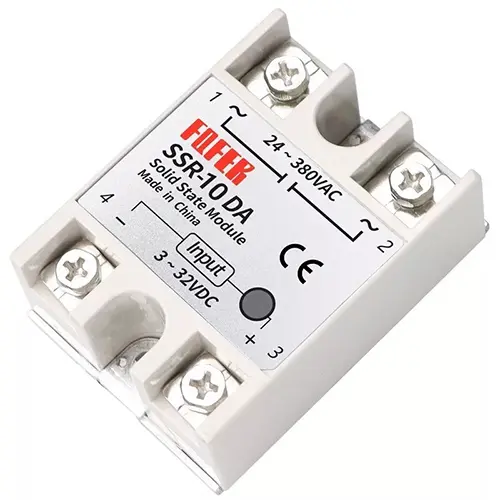

رله حالت جامد AC-DC مدل SSR-10DA

کد محصول: 7713
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

SSR-10DA 10A

با ورودی 3 تا 32 ولت DC و خروجی 24 تا 380 ولت AC برای سوئیچینگ بی‌صدا و کنترل بارهای AC در مدارهای صنعتی و الکترونیکی.

15,470,000 ریال

موجود در انبار

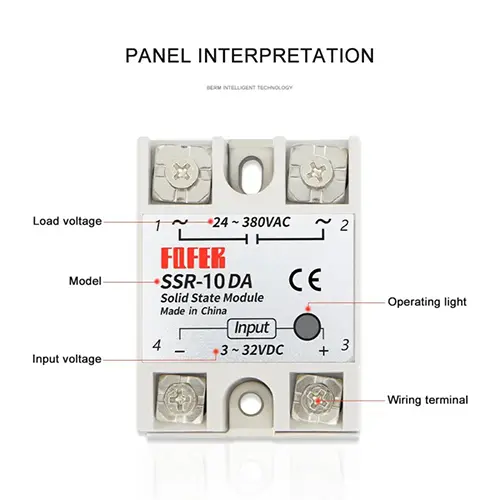

رله حالت جامد AC-DC مدل SSR-10DA یک رله برای قطع و وصل مدار قدرت با یک سیگنال کنترلی کم‌توان است. طبق مشخصات کالا، مدل آن SSR-10DA و ابعاد آن 62 × 45 × 22.5 میلی‌متر است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • مدلSSR-10DA
  • ابعاد62 × 45 × 22.5 میلی‌متر
  • ولتاژ کنترل (ورودی)3 تا 32 ولت DC
  • ولتاژ بار (خروجی)24 تا 380 ولت AC

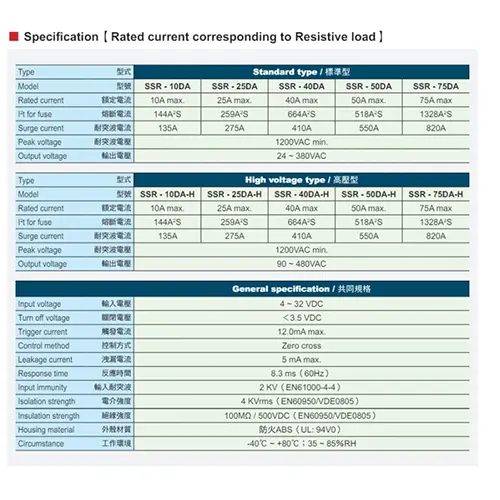

مشخصات رله حالت جامد AC-DC مدل SSR-10DA

پارامترمقدارشرایط
مدلSSR-10DAطبق مشخصات کالا
نوع رلهرله حالت جامد (Solid State Relay)طبق مشخصات کالا
ولتاژ کنترل (ورودی)3 تا 32 ولت DCطبق مشخصات کالا
ولتاژ بار (خروجی)24 تا 380 ولت ACطبق مشخصات کالا
جریان تریگر12 میلی‌آمپرطبق مشخصات کالا
جریان نشتی5 میلی‌آمپرطبق مشخصات کالا
دمای کاری40– تا 80+ درجه سانتی‌گرادطبق مشخصات کالا
رطوبت کاری35٪ تا 85٪ RHطبق مشخصات کالا
جنس بدنهپلاستیک ABS عایق مقاومطبق مشخصات کالا
ابعاد62 × 45 × 22.5 میلی‌مترطبق مشخصات کالا
وزن88 گرمطبق مشخصات کالا
زمان پاسخ‌دهی8.3 میلی‌ثانیه (در 60Hz)طبق مشخصات کالا

کاربردهای رله حالت جامد AC-DC مدل SSR-10DA

  • قطع و وصل بار با میکروکنترلر یا مدار کنترل.
  • ایزوله کردن مدار کنترل از مدار قدرت.
  • پروژه‌های اتوماسیون و کنترل از راه دور.

سوالات متداول درباره‌ی رله حالت جامد AC-DC مدل SSR-10DA

آیا رله را مستقیم به میکروکنترلر وصل کنم؟

ورودی رله‌ی حالت جامد بوبین ندارد و داخل آن یک LED (اپتوکوپلر) است؛ پس دیود هرزگرد لازم نیست. اگر ولتاژ پایه‌ی میکروکنترلر در محدوده‌ی ولتاژ فرمان (ورودی) جدول مشخصات باشد و پایه بتواند جریان ورودی رله را بدهد، اتصال مستقیم ممکن است؛ در غیر این صورت از یک ترانزیستور واسط استفاده کنید.

ولتاژ بوبین را چطور انتخاب کنم؟

ولتاژ بوبین (یا ورودی کنترل) باید با ولتاژ مدار کنترل یکی باشد؛ مقدار این مدل در جدول مشخصات آمده است.

حد بار رله چقدر است؟

جریان و ولتاژ مجاز کنتاکت در مشخصات رله ذکر می‌شود و بار نباید از آن بیشتر باشد؛ برای بارهای سلفی حاشیه‌ی بیشتری بگذارید.
