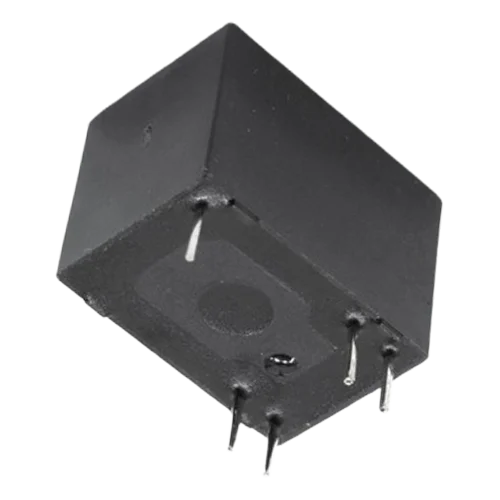

رله مخابراتی 12 ولت 3 آمپر 5 پین بوبین کنار TIANBO کد HJR-4102E-L-12V

کد محصول: 5199
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

رله مخابراتی 12V برند TIANBO مدل HJR-4102E-L با 5 پایه و کنتاکت SPDT، مناسب سوئیچینگ بارهای AC و DC سبک تا 3 آمپر. دارای مصرف توان پایین بوبین و عملکرد پایدار در مدارهای مخابراتی و الکترونیکی.

1,521,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

رله مخابراتی 12 ولت 3 آمپر 5 پین بوبین کنار TIANBO کد HJR-4102E-L-12V یک رله برای قطع و وصل مدار قدرت با یک سیگنال کنترلی کم‌توان است. طبق مشخصات کالا، مدل آن HJR-4102E-L-12V و ابعاد آن طول: 15.50mm است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • مدلHJR-4102E-L-12V
  • ابعادطول: 15.50mm
  • نوع قطعهRelay Power / رله مخابراتی
  • سریHJR4102E

مشخصات رله مخابراتی 12 ولت 3 آمپر 5 پین بوبین کنار TIANBO کد HJR-4102E-L-12V

پارامترمقدارشرایط
نوع قطعهRelay Power / رله مخابراتیطبق مشخصات کالا
سریHJR4102Eطبق مشخصات کالا
مدلHJR-4102E-L-12Vطبق مشخصات کالا
نوع نصبTHT (نصب از طریق سوراخ برد)طبق مشخصات کالا
نوع بوبینNon Latchingطبق مشخصات کالا
ولتاژ بوبین12VDCطبق مشخصات کالا
جریان بوبین12.70mAطبق مشخصات کالا
مقاومت بوبین720Ωطبق مشخصات کالا
توان بوبین200mWطبق مشخصات کالا
نوع کنتاکتSPDT (1 Form C)طبق مشخصات کالا
تعداد پایه5 پینطبق مشخصات کالا
جریان نامی کنتاکت1Aطبق مشخصات کالا
حداکثر جریان کنتاکت3Aطبق مشخصات کالا
ولتاژ کنتاکت120VAC / 24VDCطبق مشخصات کالا
محدوده دمای کاری30– تا 85+ درجه سانتی‌گرادطبق مشخصات کالا
ابعادطول: 15.50mmطبق مشخصات کالا

کاربردهای رله مخابراتی 12 ولت 3 آمپر 5 پین بوبین کنار TIANBO کد HJR-4102E-L-12V

  • قطع و وصل بار با میکروکنترلر یا مدار کنترل.
  • ایزوله کردن مدار کنترل از مدار قدرت.
  • پروژه‌های اتوماسیون و کنترل از راه دور.
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی رله مخابراتی 12 ولت 3 آمپر 5 پین بوبین کنار TIANBO کد HJR-4102E-L-12V

آیا رله را مستقیم به میکروکنترلر وصل کنم؟

خیر؛ معمولاً رله با یک ترانزیستور درایو می‌شود و یک دیود هرزگرد موازی با بوبین قرار می‌گیرد تا ولتاژ معکوس به مدار آسیب نزند. رله‌ی حالت جامد ورودی کم‌جریان دارد.

ولتاژ بوبین را چطور انتخاب کنم؟

ولتاژ بوبین (یا ورودی کنترل) باید با ولتاژ مدار کنترل یکی باشد؛ مقدار این مدل در جدول مشخصات آمده است.

حد بار رله چقدر است؟

جریان و ولتاژ مجاز کنتاکت در مشخصات رله ذکر می‌شود و بار نباید از آن بیشتر باشد؛ برای بارهای سلفی حاشیه‌ی بیشتری بگذارید.
