توضیحات
رگولاتور 78L05 یک رگولاتور ولتاژ خطی با خروجی ثابت +5 ولت است که برای تأمین ولتاژ پایدار در مدارهای الکترونیکی با جریان کم طراحی شده است. این قطعه با ابعاد کوچک، نویز خروجی پایین، ریپل مناسب و پکیج TO-92، انتخابی ایدهآل برای تغذیه میکروکنترلرها، سنسورها، مدارات منطقی و پروژههای آموزشی و صنعتی محسوب میشود.
مشخصات فنی:
نوع محصول: رگولاتور ولتاژ خطی
مدل: 78L05
نوع رگولاتور: Linear Voltage Regulator
ولتاژ خروجی: 5 ولت DC (ثابت)
حداقل ولتاژ ورودی: 6.7 ولت DC
حداکثر جریان خروجی: 140 میلیآمپر
جریان بیباری (Quiescent Current): 3 میلیآمپر
تغییر جریان بیباری: 1 میلیآمپر
تنظیم خط (Line Regulation): 18 میلیولت
تنظیم بار (Load Regulation): 20 میلیولت
نویز خروجی: 40 میکروولت
ضریب حذف ریپل (Ripple Rejection): 52 دسیبل
ضریب تغییر ولتاژ خروجی نسبت به دما (Tempco): -0.65 میلیولت بر درجه سانتیگراد
نوع خروجی: Fixed (ثابت)
تعداد خروجی: 1

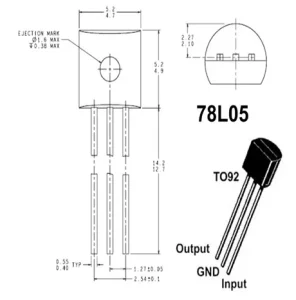

پکیج: TO-92
تعداد پایه: 3
نوع نصب: Through Hole
ویژگیها:
ولتاژ خروجی ثابت 5 ولت
پکیج کوچک TO-92
نویز خروجی بسیار پایین
پایداری مناسب در برابر تغییرات بار و ولتاژ ورودی
دارای حفاظت داخلی در برابر اضافه دما
دارای حفاظت در برابر اتصال کوتاه
مصرف داخلی کم
کاربردها:
تغذیه میکروکنترلرها
مدارهای دیجیتال TTL و CMOS
سنسورها و ماژولهای الکترونیکی
مدارهای کنترلی
تجهیزات اندازهگیری
پروژههای آموزشی
منابع تغذیه کممصرف
مدارهای رباتیک
مزایا:
ولتاژ خروجی پایدار و دقیق
ابعاد کوچک و نصب آسان
نویز و ریپل پایین
مصرف توان کم
حفاظت داخلی کامل
قیمت اقتصادی و دسترسی بالا
نکته:
رگولاتور 78L05 برای مدارهایی با جریان مصرف پایین طراحی شده و حداکثر تا حدود 140 میلیآمپر جریان خروجی تأمین میکند. در صورت نیاز به جریانهای بالاتر، استفاده از مدلهای 7805 (1 آمپر) یا L7805CV (1.5 آمپر) توصیه میشود. همچنین برای عملکرد پایدار، استفاده از خازنهای بایپس در ورودی و خروجی مطابق دیتاشیت پیشنهاد میشود.
