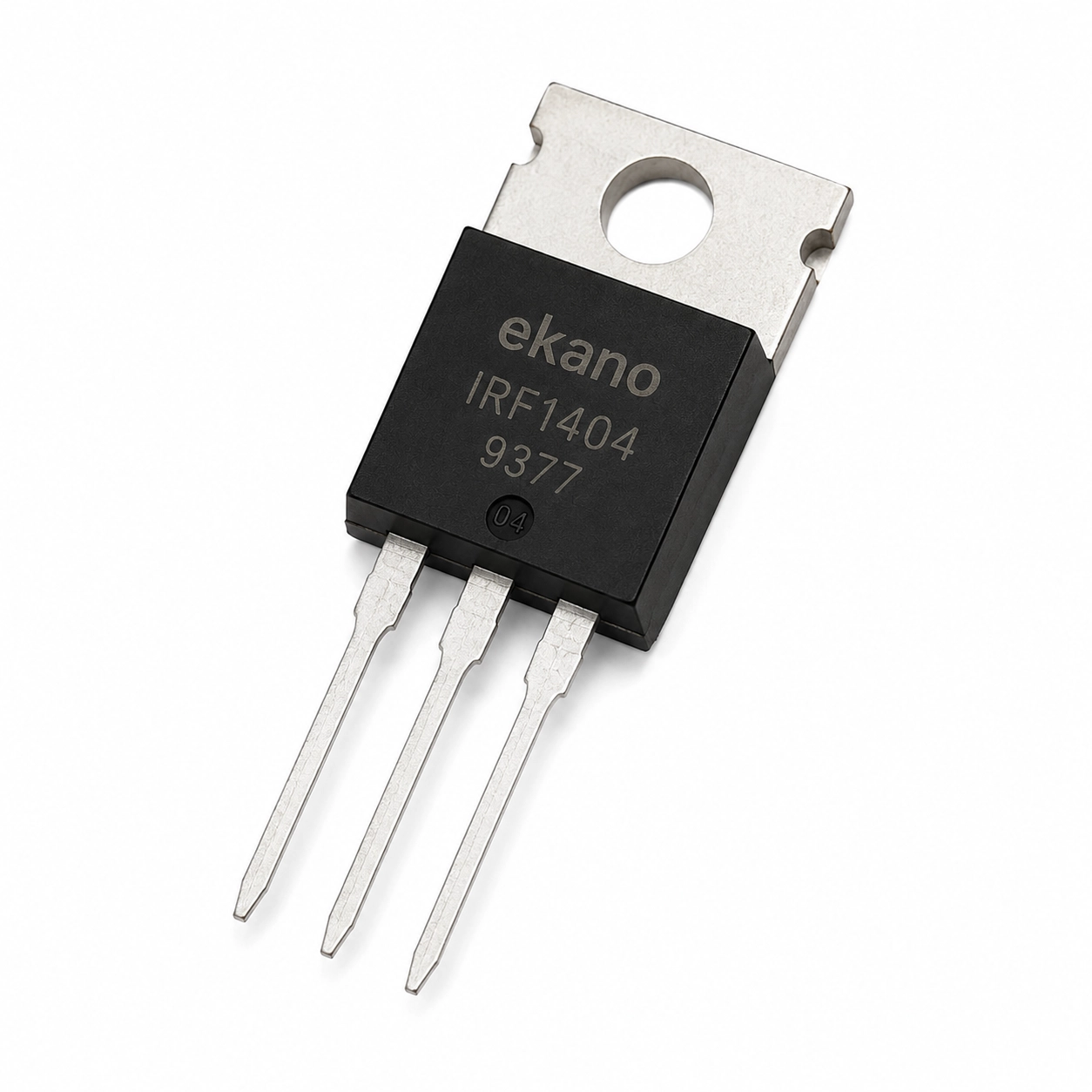

ماسفت قدرت N-Channel مدل IRF1404PBF پکیج TO-220
IRF1404PBF TO-220
ماسفت قدرت با ولتاژ 40 ولت و جریان 202 آمپر (محدودیت سیلیکون؛ محدودیت برابر 75 آمپر) و مقاومت روشن حدود 4 میلی‌اهم (mΩ)، مناسب اینورترهای کم‌ولتاژ، سیستم‌های باتری، مبدل‌های DC-DC، درایور موتور، منابع تغذیه سوئیچینگ و کاربردهای جریان بالا با راندمان بسیار بالا و تلفات بسیار کم.
1,742,000 ریال
دانلود دیتاشیت PDFIRF1404PbF یک ماسفت قدرت کانال N ولتاژ پایین در پکیج TO-220 است. طبق دیتاشیت Infineon ولتاژ درین-سورس 40 ولت و مقاومت روشن حداکثر 4.0 میلی‌اهم در VGS=10V دارد. جریان 202 آمپری که در جدول آمده محدودیت سیلیکون است؛ محدودیت پکیج TO-220 برابر 75 آمپر است.
- VDS40 V
- RDS(on) حداکثر4.0 mΩ
- محدودیت پکیج75 A
- پکیجTO-220AB

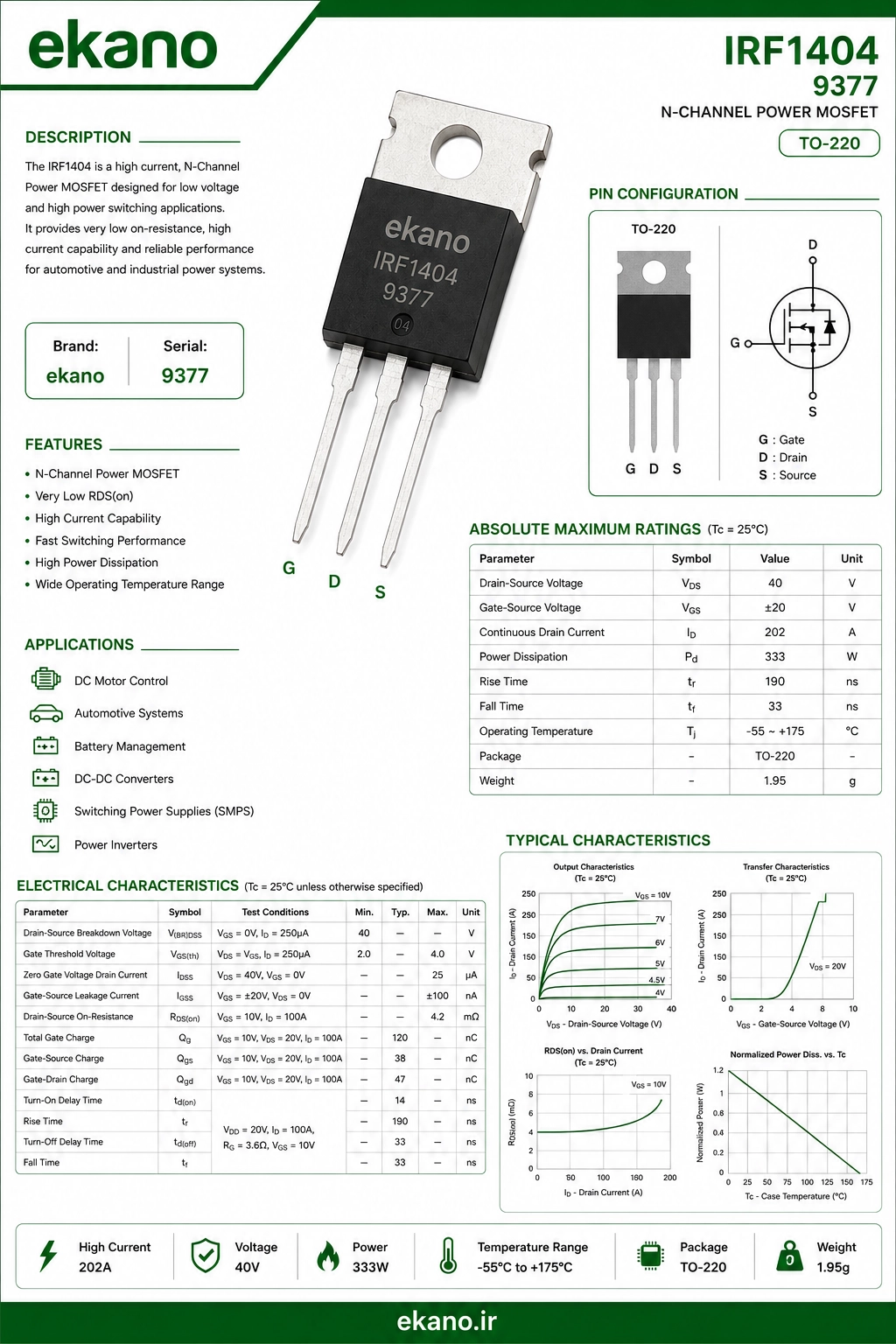

مشخصات فنی IRF1404PBF (طبق دیتاشیت)
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع | ماسفت قدرت کانال N | — |
| ولتاژ درین-سورس (VDS) | 40 V | — |
| ولتاژ گیت-سورس (VGS) | ±20 V | حداکثر مطلق |
| مقاومت روشن RDS(on) | 3.5 mΩ معمول / 4.0 mΩ حداکثر | VGS=10V، ID=121A |
| جریان پیوسته (محدودیت سیلیکون) | 202 A / 143 A | TC=25°C / 100°C |
| جریان پیوسته (محدودیت پکیج) | 75 A | — |
| جریان پالسی (IDM) | 808 A | — |
| توان تلفاتی (PD) | 333 W | TC=25°C |
| ولتاژ آستانه VGS(th) | 2 تا 4 V | — |
| بار کل گیت (Qg) | 131 nC معمول / 196 nC حداکثر | — |
| ظرفیت ورودی (Ciss) | 5669 pF (معمول) | — |
| زمان صعود / نزول | 190 ns / 33 ns (معمول) | — |
| مقاومت حرارتی | RthJC = 0.45 °C/W؛ RthJA = 62 °C/W | — |
| دمای کاری پیوند | −55 تا +175 °C | — |
| پکیج | TO-220AB | — |
منبع مشخصات: دیتاشیت رسمی Infineon Technologies (IRF1404PbF Data Sheet, Rev. 2.1 (2026-07-20))
کاربردهای IRF1404PBF
- اینورترهای 12 و 24 ولتی و کلید اصلی سیستم‌های باتری.
- درایور موتور DC پرجریان و کنترل دور با PWM.
- یکسوسازی سنکرون و مبدل‌های DC-DC ولتاژ پایین.
سوالات متداول درباره‌ی IRF1404PBF
IRF1404 واقعاً 202 آمپر جریان می‌دهد؟
خیر. 202 آمپر محدودیت محاسبه‌شده‌ی سیلیکون در دمای بدنه‌ی 25 درجه است. دیتاشیت Infineon محدودیت پکیج TO-220 را 75 آمپر اعلام کرده و در عمل گرما و هیت‌سینک جریان را محدودتر می‌کنند.
IRF1404 برای چه ولتاژی مناسب است؟
ولتاژ درین-سورس 40 ولت است، پس برای سیستم‌های 12 و 24 ولتی با حاشیه‌ی ایمنی مناسب است. برای 36 یا 48 ولت ماسفت با ولتاژ بالاتر انتخاب کنید.
برای روشن کردن IRF1404 درایور گیت لازم است؟
بار گیت آن زیاد است (حدود 131 نانوکولن) و RDS(on) در VGS=10V تعریف شده است. برای PWM سریع، درایور گیت 10 تا 12 ولتی با جریان مناسب توصیه می‌شود.
