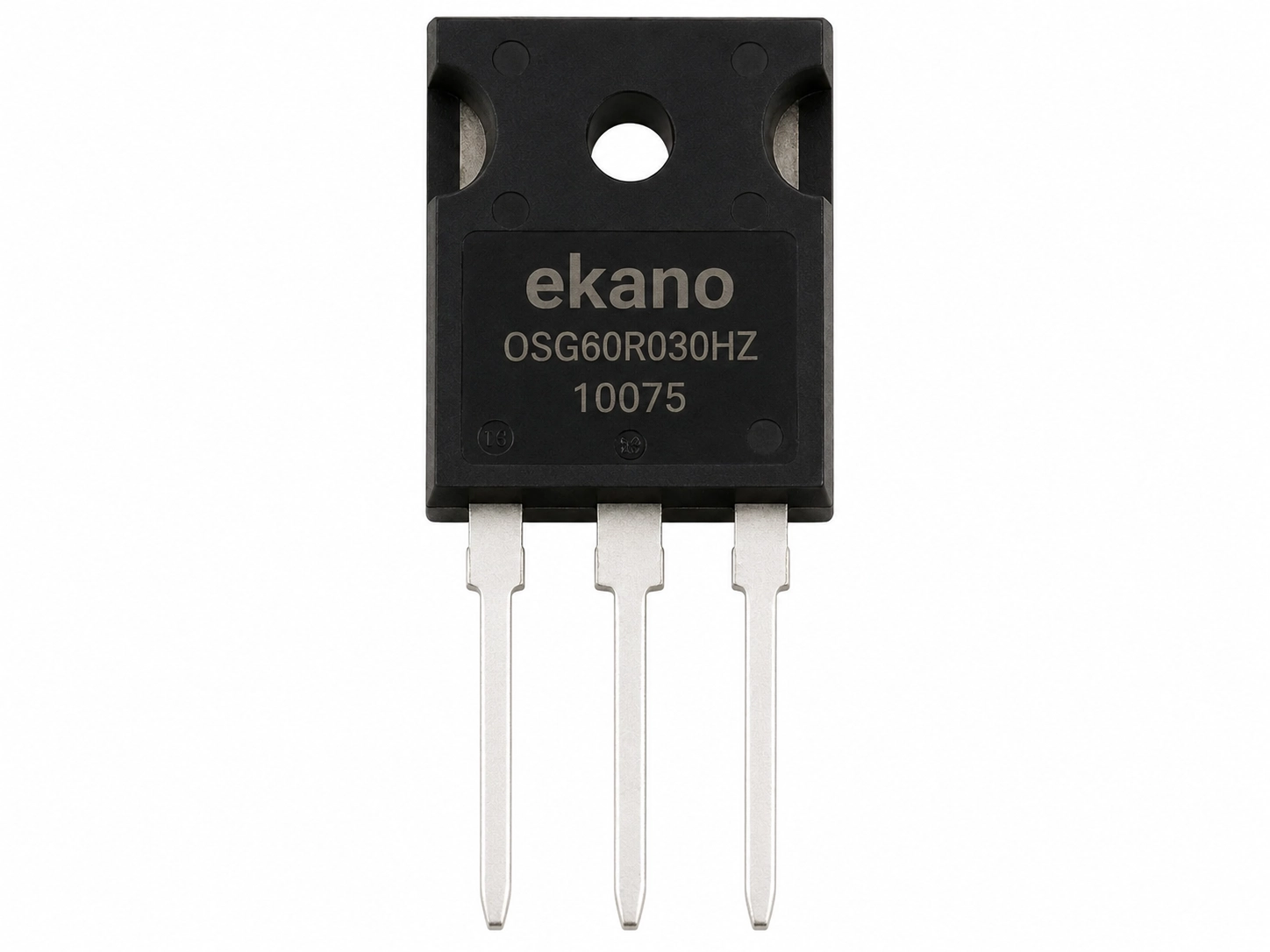

ماسفت N-Channel مدل OSG60R030HZ پکیج TO-247

کد محصول: 10075
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

OSG60R030HZ TO-247

یک ترانزیستور قدرت ولتاژ 600 ولت و جریان پالسی 240 آمپر و مقاومت روشن پایین 30mΩ، مناسب برای منابع تغذیه، شارژر خودرو برقی و مدارهای توان بالا است.

10,990,900 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت N-Channel مدل OSG60R030HZ پکیج TO-247 یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، نوع قطعه آن MOSFET و نوع کانال آن N-Channel است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع قطعهMOSFET
  • نوع کانالN-Channel
  • مدل (P/N)OSG60R030HZ
  • مدل کامل دیتاشیتOSG60R030HZF

مشخصات ماسفت N-Channel مدل OSG60R030HZ پکیج TO-247

پارامترمقدارشرایط
نوع قطعهMOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
مدل (P/N)OSG60R030HZطبق مشخصات کالا
مدل کامل دیتاشیتOSG60R030HZFطبق مشخصات کالا
نوع ترانزیستورEnhancement Mode Power MOSFETطبق مشخصات کالا
سری فناوریGreenMOS Z Seriesطبق مشخصات کالا
نوع پکیجTO-247طبق مشخصات کالا
نوع نصبDIP / Through Holeطبق مشخصات کالا
تعداد پایه3 پایهطبق مشخصات کالا
جریان پالسی درین Pulsed Drain Currentمقدار 240 آمپرطبق مشخصات کالا
مقاومت روشن RDS(on)حداکثر 30 میلی‌اهم در VGS=10V و ID=40Aطبق مشخصات کالا
شارژ گیت کل Total Gate Charge (Qg)مقدار تیپیکال 177.9 نانوکولنطبق مشخصات کالا
مقاومت حرارتی پیوند به کیس RθJCمقدار 0.26 درجه سانتی‌گراد بر واتطبق مشخصات کالا
مقاومت حرارتی پیوند به محیط RθJAمقدار 62 درجه سانتی‌گراد بر واتطبق مشخصات کالا
محدوده دمای کاری و ذخیره‌سازی55– تا 150+ درجه سانتی‌گرادطبق مشخصات کالا
پایه‌هاGate، Drain، Sourceطبق مشخصات کالا

کاربردهای ماسفت N-Channel مدل OSG60R030HZ پکیج TO-247

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

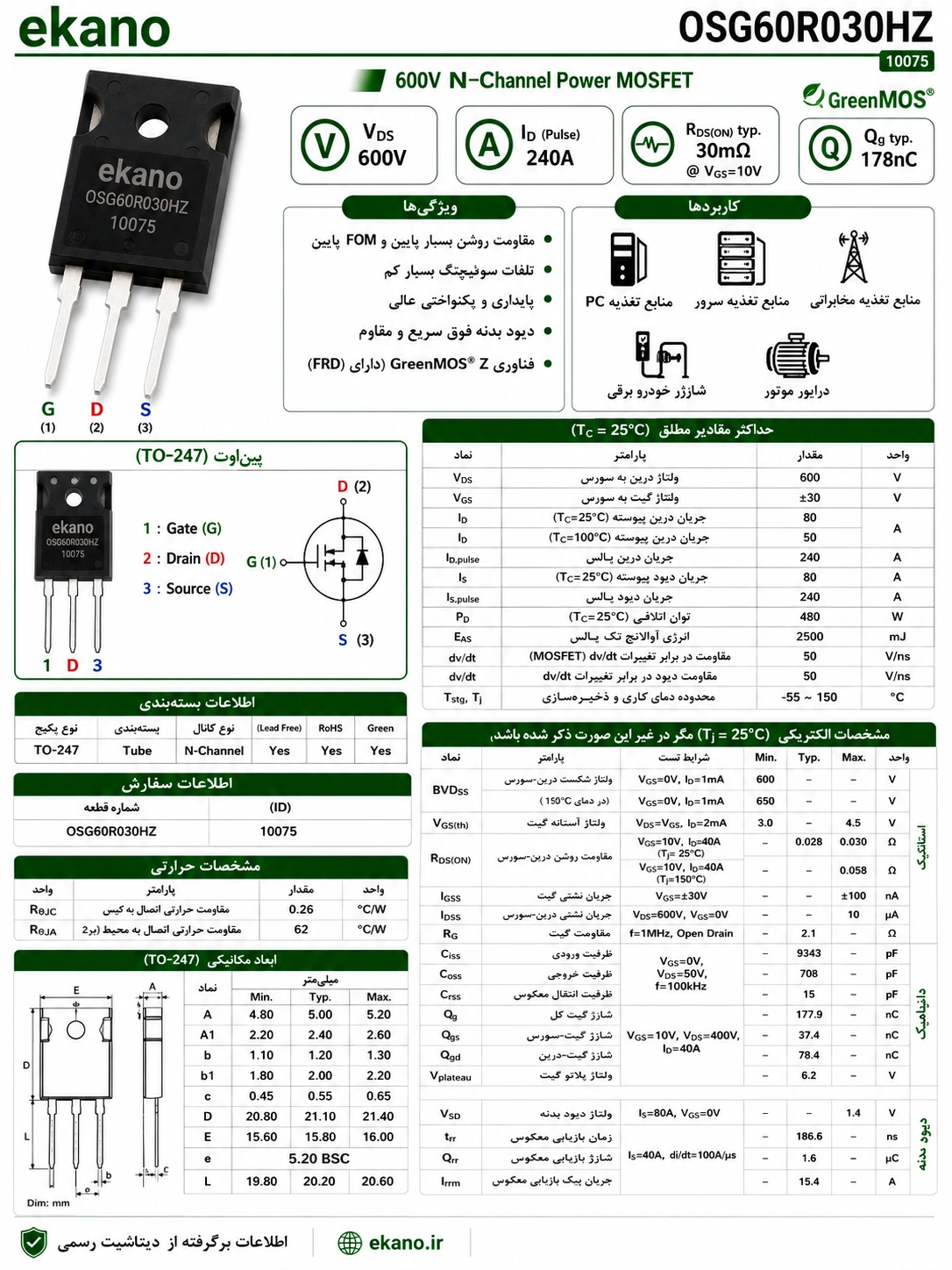

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت N-Channel مدل OSG60R030HZ پکیج TO-247

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
