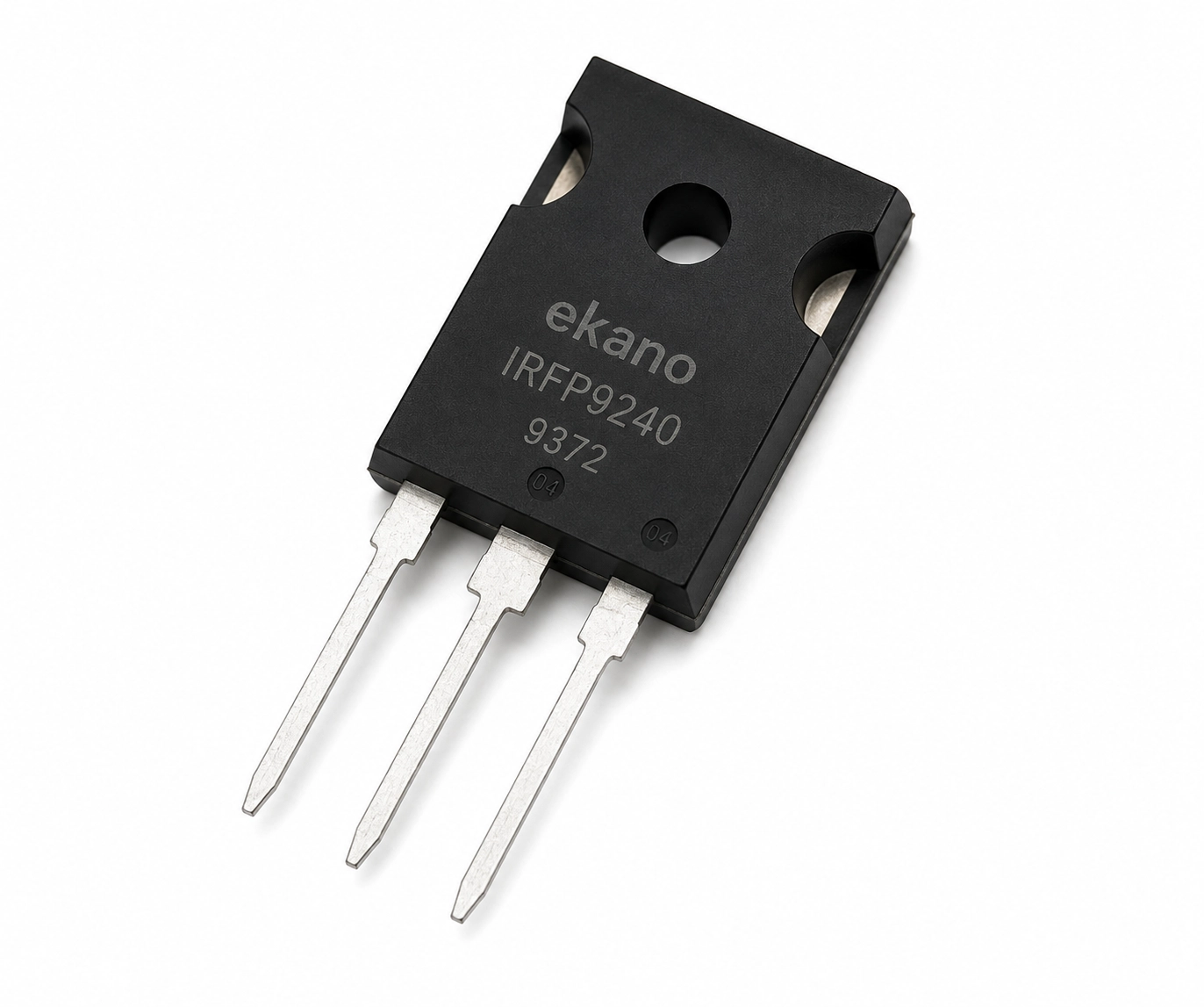

ماسفت P-Channel مدل IRFP9240 پکیج TO-247

کد محصول: 9372
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

IRFP9240 TO-247

ماسفت قدرت با ولتاژ 200- ولت و جریان 12 آمپر و مقاومت روشن حدود 0.5 اهم، مناسب اینورترها، منابع تغذیه سوئیچینگ (SMPS)، مبدل‌های DC-DC، درایور موتور، سوئیچینگ سمت مثبت (High-Side Switching) و انواع مدارهای قدرت AC و DC.

1,625,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت P-Channel مدل IRFP9240 پکیج TO-247 یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، نوع قطعه آن MOSFET و نوع کانال آن P-Channel است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع قطعهMOSFET
  • نوع کانالP-Channel
  • مدل (P/N)IRFP9240
  • نوع پکیجTO-247-3

مشخصات ماسفت P-Channel مدل IRFP9240 پکیج TO-247

پارامترمقدارشرایط
نوع قطعهMOSFETطبق مشخصات کالا
نوع کانالP-Channelطبق مشخصات کالا
مدل (P/N)IRFP9240طبق مشخصات کالا
نوع پکیجTO-247-3طبق مشخصات کالا
تعداد کانال1طبق مشخصات کالا
Drain-Source (VDS) حداکثر ولتاژ200– ولتطبق مشخصات کالا
Gate-Source (VGS) حداکثر ولتاژ±20 ولتطبق مشخصات کالا
Drain (ID) حداکثر جریان12 آمپرطبق مشخصات کالا
حداکثر توان اتلاف (Pd)150 واتطبق مشخصات کالا
مقاومت حالت روشن (RDS(on))500 میلی‌اهمطبق مشخصات کالا
زمان روشن شدن (Rise Time)43 نانوثانیهطبق مشخصات کالا
زمان خاموش شدن (Fall Time)38 نانوثانیهطبق مشخصات کالا
زمان تأخیر روشن شدن (Turn-On Delay Time)14 نانوثانیهطبق مشخصات کالا
محدوده دمای کاری55– تا 150+ درجه سانتی‌گرادطبق مشخصات کالا

کاربردهای ماسفت P-Channel مدل IRFP9240 پکیج TO-247

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

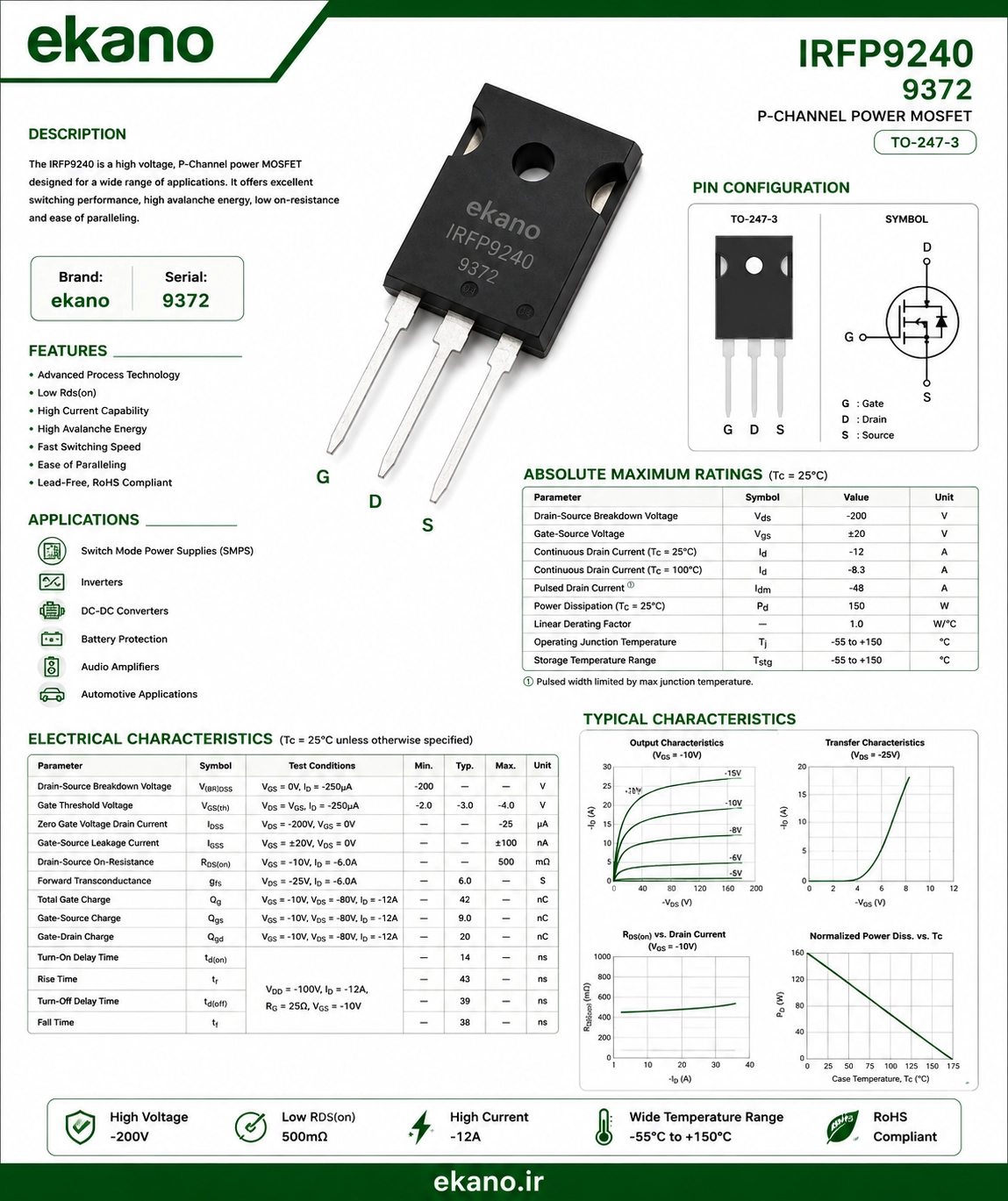

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت P-Channel مدل IRFP9240 پکیج TO-247

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
