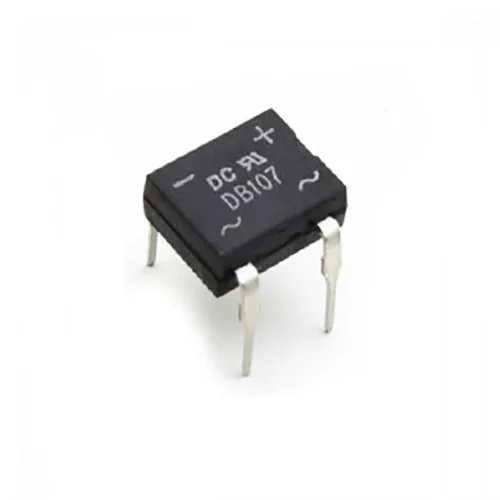

پل دیود 1000 ولت 1 آمپر مدل DB107

کد محصول: 2225
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

DB107 1000V 1A

مناسب یکسوسازی، حفاظت قطبیت و مدارهای تغذیه سبک است.

تعداددرصدقیمت با تخفیف
502%87,120 ریال

88,900 ریال

موجود در انبار

دانلود دیتاشیت PDF

پل دیود DB107 1000V 1A یک یکسوکننده‌ی پل (چهار دیود در یک بدنه) برای تبدیل ولتاژ متناوب به ولتاژ مستقیم است. طبق مشخصات کالا، مدل آن DB107 و ولتاژ آن 1000 ولت است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • مدلDB107
  • ولتاژ1000 ولت
  • جریان1 آمپر
  • نوعپل تک فاز

مشخصات پل دیود DB107 1000V 1A

پارامترمقدارشرایط
نوعپل تک فازطبق مشخصات کالا
مدلDB107طبق مشخصات کالا
ولتاژ1000 ولتطبق مشخصات کالا
جریان1 آمپرطبق مشخصات کالا
طول8.8 میلی مترطبق مشخصات کالا
عرض6.5 میلی مترطبق مشخصات کالا
ارتفاع3.4 میلی مترطبق مشخصات کالا
وزن0.33 گرمطبق مشخصات کالا
روش نصبسوراخ داخلیطبق مشخصات کالا
روش اتصالسرسیم لحیمطبق مشخصات کالا
بسته بندی / کیسDB-1طبق مشخصات کالا
جریان مستقیم1 آمپرطبق مشخصات کالا
ولتاژ معکوس1000 ولتطبق مشخصات کالا
حداکثر جریان موج40 آمپرطبق مشخصات کالا
حداقل دمای کارکرد55– درجه سانتیگرادطبق مشخصات کالا
حداکثر دمای کارکرد150+ درجه سانتیگرادطبق مشخصات کالا

کاربردهای پل دیود DB107 1000V 1A

  • یکسوسازی تمام‌موج در منابع تغذیه‌ی خطی و آداپتورها.
  • ساخت ولتاژ DC از خروجی ترانسفورماتور در شارژرها و مدارهای آموزشی.
  • حفاظت قطبیت ورودی، به‌طوری‌که جهت اتصال تغذیه اهمیتی نداشته باشد.
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی پل دیود DB107 1000V 1A

پایه‌های پل دیود چطور شناخته می‌شوند؟

دو پایه با علامت ~ (یا AC) به ورودی متناوب وصل می‌شوند و پایه‌های + و − خروجی مستقیم هستند. علامت‌ها روی بدنه حک شده‌اند.

آیا بعد از پل دیود به خازن نیاز است؟

بله؛ خروجی پل دیود ولتاژ ضربانی است و برای صاف شدن آن یک خازن صافی (معمولاً الکترولیتی) بعد از پل قرار می‌گیرد.

جریان و ولتاژ را چطور انتخاب کنم؟

ولتاژ معکوس پل باید با حاشیه‌ی اطمینان از ولتاژ پیک ورودی بیشتر باشد و جریان نامی آن از جریان مصرفی مدار بالاتر باشد؛ مقادیر این مدل در جدول مشخصات آمده است.
