توضیحات

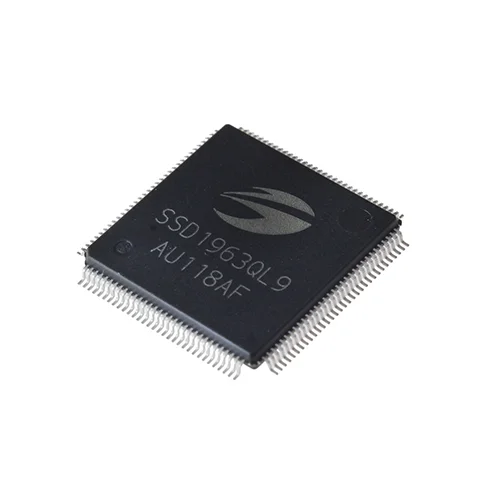

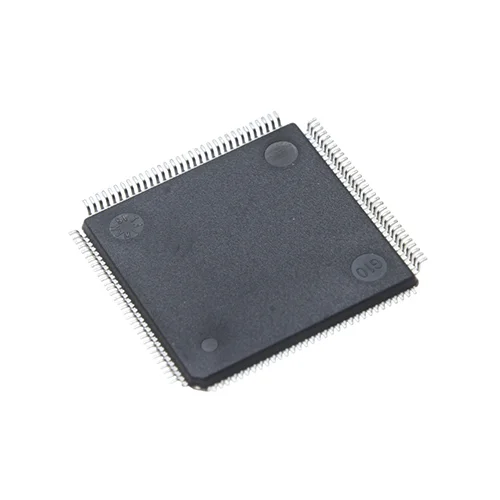

SSD1963 یک کنترلر نمایشگر با بافر فریم ۱۲۱۵ کیلوبایتی است که از محتوای گرافیکی تا ۸۶۴ در ۴۸۰ در ۲۴ بیت پشتیبانی می‌کند. همچنین رابط‌های MCU موازی با عرض گذرگاه متفاوت را برای دریافت داده‌ها و دستورات گرافیکی از MCU مجهز می‌کند. رابط نمایشگر آن از درایور LCD بدون حافظه رم رایج با عمق رنگ تا ۲۴ بیت در هر پیکسل پشتیبانی می‌کند.
مشخصات :
• ویژگی نمایشگر
− بافر فریم داخلی ۱۲۱۵ کیلوبایتی. پشتیبانی از نمایشگر تا وضوح 864 در 480 پیکسل با وضوح 24 بیت بر هر اینچ
− پشتیبانی از پنل رابط TFT 18/24 بیتی RGB و TTL عمومی
− پشتیبانی از رابط RGB 8 بیتی
− چرخش سخت‌افزاری 0، 90، 180، 270 درجه
− آینه‌سازی سخت‌افزاری نمایشگر
− پنجره‌بندی سخت‌افزاری
− کنترل روشنایی، کنتراست و اشباع قابل برنامه‌ریزی
− کنترل نور پس‌زمینه پویا (DBC) از طریق سیگنال PWM
• اتصال MCU
− رابط MCU 8/9/16/18/24 بیتی
− سیگنال اثر پارگی
• اتصال I/O
− 4 پین GPIO
• مولد کلاک داخلی
• حالت خواب عمیق برای صرفه‌جویی در مصرف برق
• تغذیه هسته (VDDPLL و VDDD): 1.2 ولت ± 0.1 ولت
• تغذیه ورودی/خروجی (VDDIO): 1.65 ولت تا 3.6 ولت
• تغذیه رابط LCD (VDDLCD): 1.65 ولت تا 3.6 ولت
