توضیحات

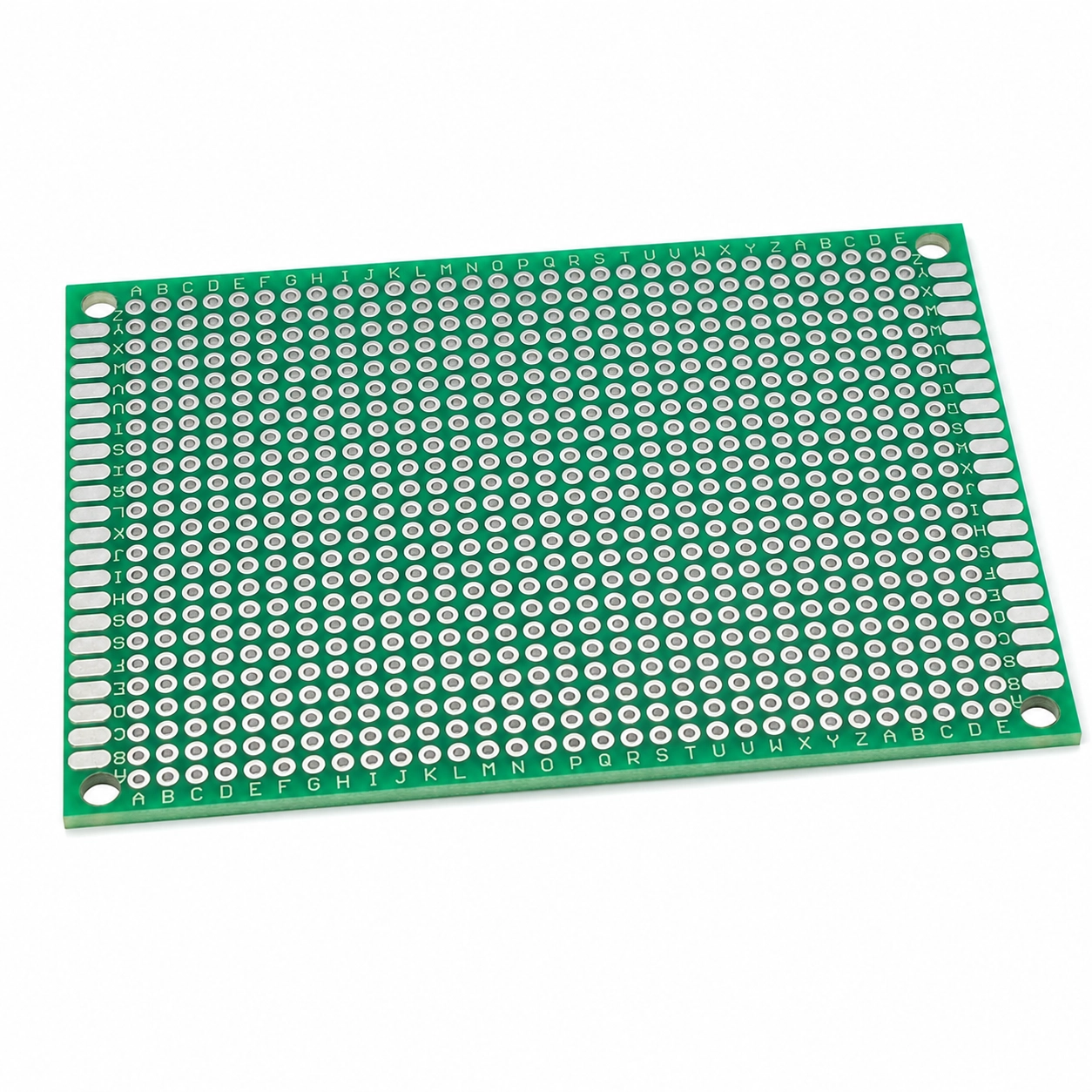

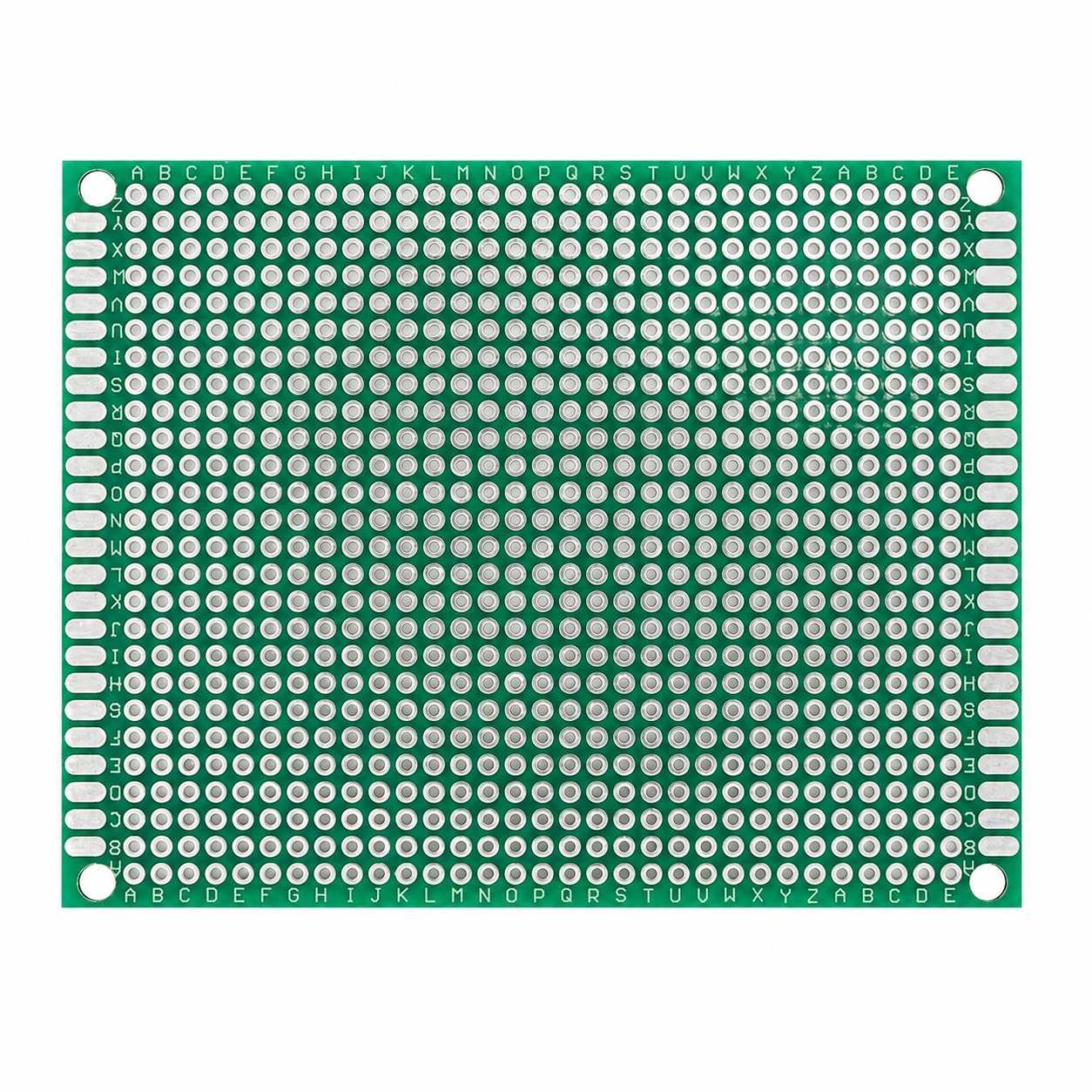

این برد سوراخدار دولایه متالیزه یک PCB عمومی برای نمونهسازی و مونتاژ مدارهای الکترونیکی است. طراحی استاندارد آن امکان نصب انواع قطعات DIP و THT را فراهم کرده و به دلیل متالیزه بودن سوراخها، اتصالات لحیمکاری شده از استحکام و پایداری بالایی برخوردار هستند.

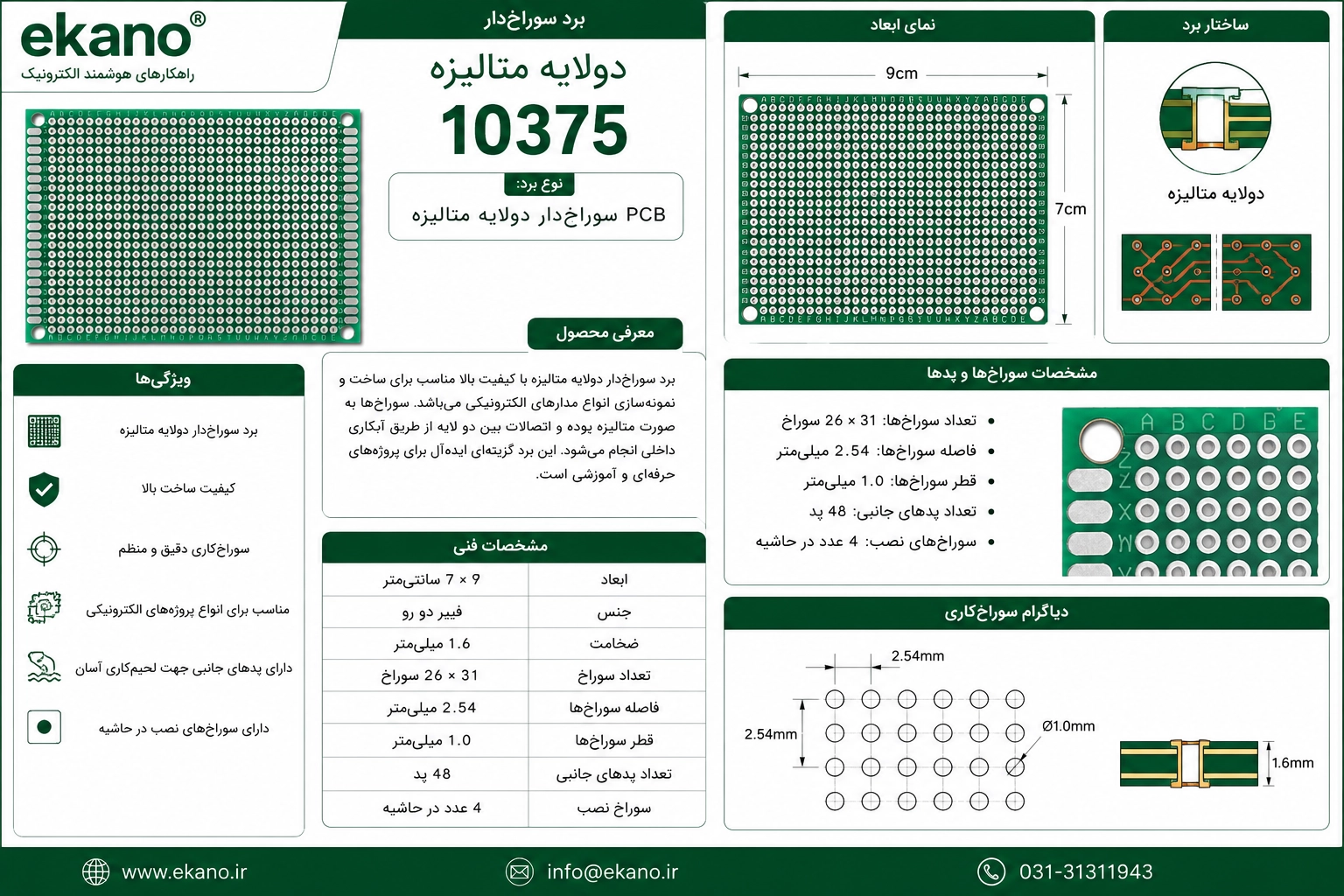

مشخصات فنی:
نوع برد: PCB سوراخدار دولایه متالیزه
ابعاد: 7 × 9 سانتیمتر
جنس: فیبر دو رو
ضخامت: 1.6 میلیمتر
تعداد سوراخ: 26×31 سوراخ
فاصله سوراخها: 2.54 میلیمتر
قطر سوراخها: 1.0 میلیمتر
تعداد پدهای جانبی: 48 پد
سوراخ نصب: 4 عدد در حاشیه
ویژگیها:
طراحی استاندارد برای قطعات DIP و THT
اتصال پایدار به دلیل متالیزه بودن سوراخها
مناسب برای مونتاژ سریع و دقیق مدار
مقاومت مکانیکی و حرارتی مناسب
امکان سیمکشی آسان در پروژهها
کاربردها:
نمونهسازی مدارهای آنالوگ و دیجیتال
پروژههای آموزشی و دانشگاهی
ساخت مدارهای سفارشی
تعمیر و توسعه تجهیزات الکترونیکی
کارگاهها و آزمایشگاههای الکترونیک
