برد سوراخ‌دار یک‌لایه 7×9cm

کد محصول: 10446
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

برد سوراخ‌دار یک‌لایه 7×9 سانتی‌متر

برای نمونه‌سازی و تست مدارهای الکترونیکی، مونتاژ قطعات DIP و طراحی سریع مدار.

2,420,000 ریال

موجود در انبار

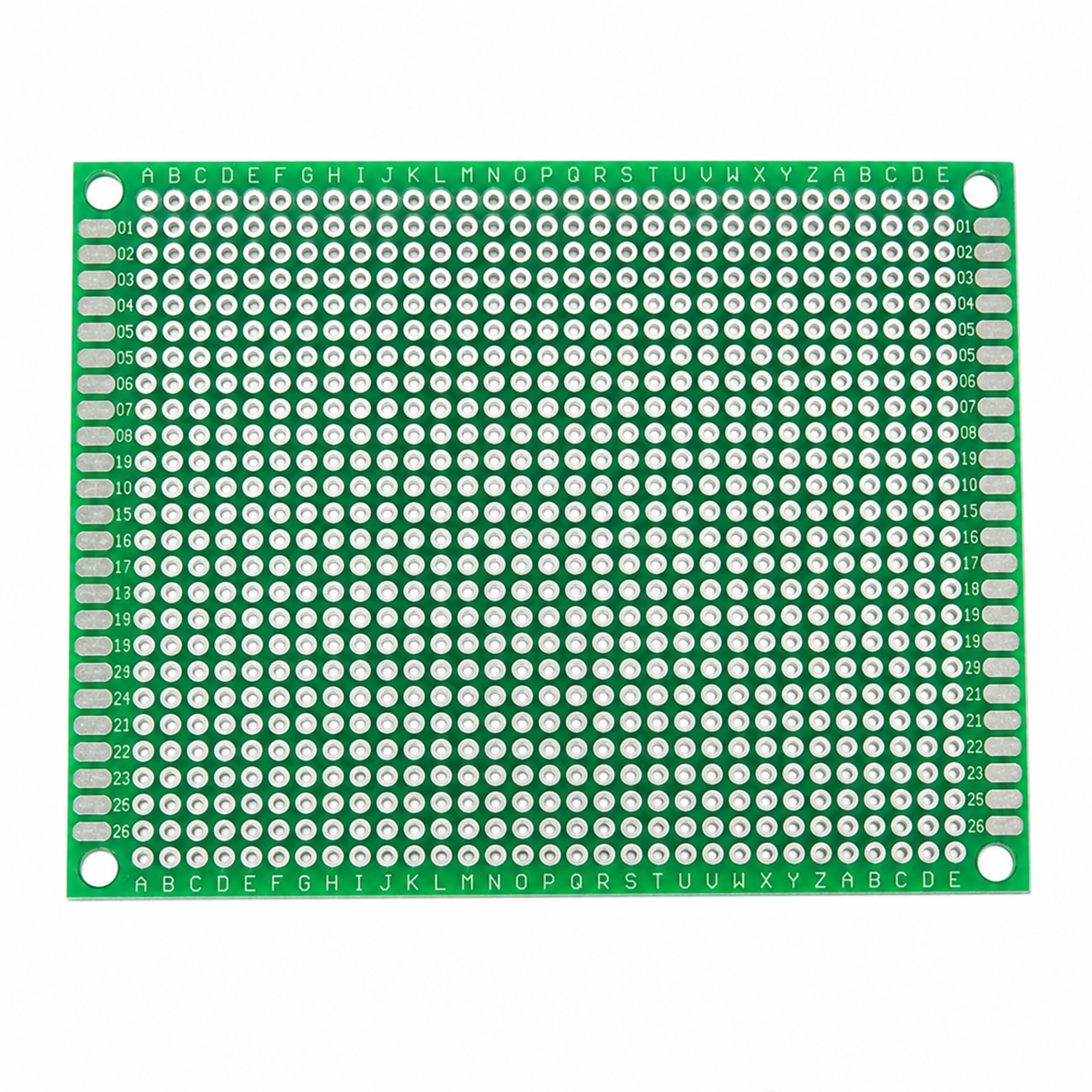

برد سوراخ‌دار یک‌لایه 7×9cm یک برد سوراخ‌دار برای مونتاژ و لحیم‌کاری مدارهای نمونه و پروژه‌ها است. طبق مشخصات کالا، نوع برد آن PCB سوراخ‌دار یک‌لایه و تعداد سوراخ‌ها آن 31 × 26 است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • نوع بردPCB سوراخ‌دار یک‌لایه
  • تعداد سوراخ‌ها31 × 26
  • گام سوراخ‌ها2.54mm
  • قطر سوراخ‌هاحدود 1mm

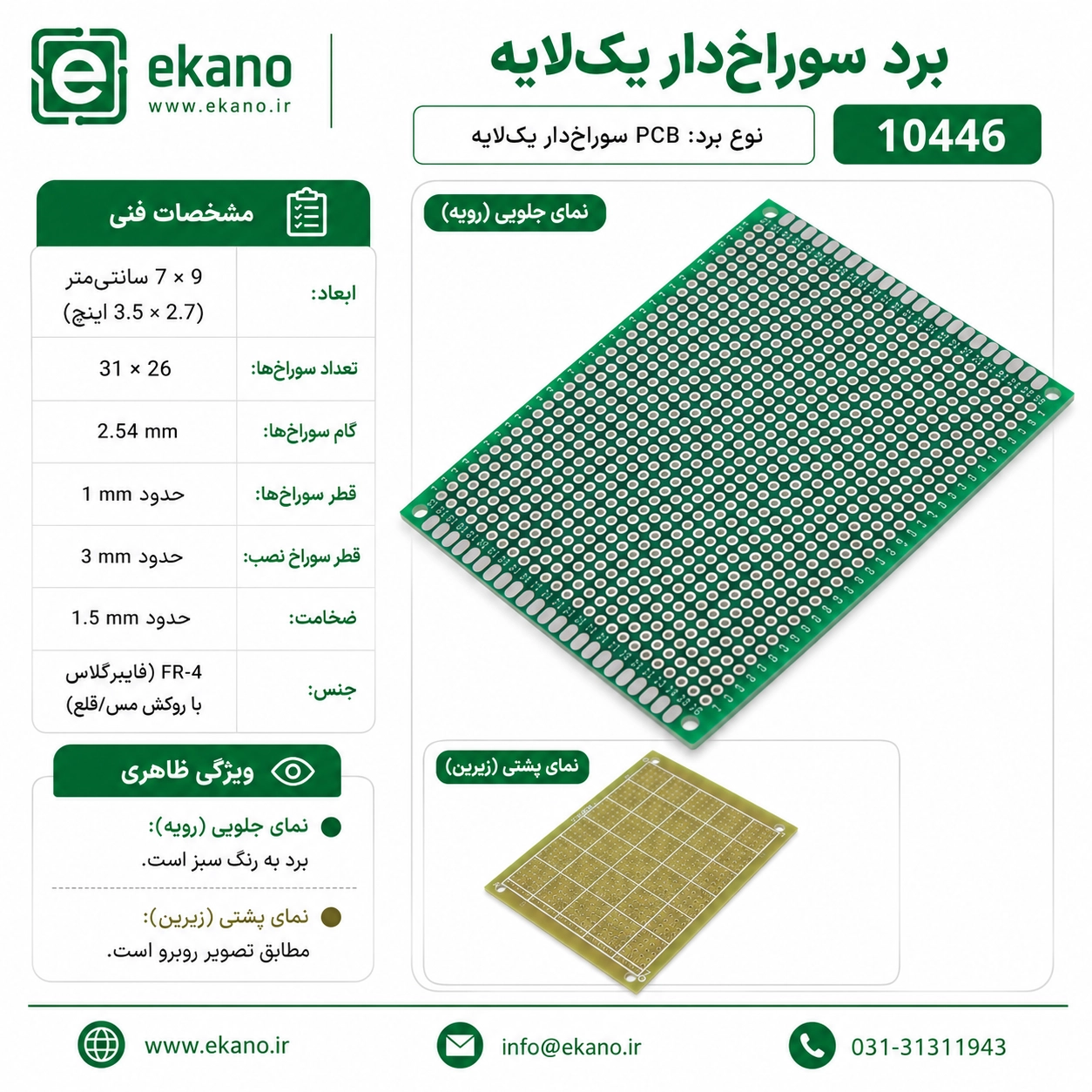

مشخصات برد سوراخ‌دار یک‌لایه 7×9cm

پارامترمقدارشرایط
نوع بردPCB سوراخ‌دار یک‌لایهطبق مشخصات کالا
ابعاد7 × 9 سانتی‌متر (2.7 × 3.5 اینچ)طبق مشخصات کالا
تعداد سوراخ‌ها31 × 26طبق مشخصات کالا
گام سوراخ‌ها2.54mmطبق مشخصات کالا
قطر سوراخ‌هاحدود 1mmطبق مشخصات کالا
قطر سوراخ نصبحدود 3mmطبق مشخصات کالا
ضخامتحدود 1.5mmطبق مشخصات کالا
جنسFR-4 (فایبرگلاس با روکش مس/قلع)طبق مشخصات کالا

کاربردهای برد سوراخ‌دار یک‌لایه 7×9cm

  • ساخت مدار نهایی پروژه پس از تست روی برد بورد.
  • پروژه‌های دانشجویی و آموزشی.
  • تعمیر و ساخت مدارهای کوچک.

سوالات متداول درباره‌ی برد سوراخ‌دار یک‌لایه 7×9cm

فاصله‌ی سوراخ‌ها چقدر است؟

فاصله‌ی سوراخ‌ها در جدول مشخصات آمده است.

آیا برد قابل برش است؟

بله؛ می‌توان برد را با اره یا شیار زدن و شکستن به اندازه‌ی دلخواه درآورد.

چطور روی آن لحیم کنم؟

قطعات را از طرف بدون مس جا بزنید و از طرف مس‌دار لحیم کنید؛ مسیرها با سیم یا قلع ساخته می‌شوند.
