شرح محصول:

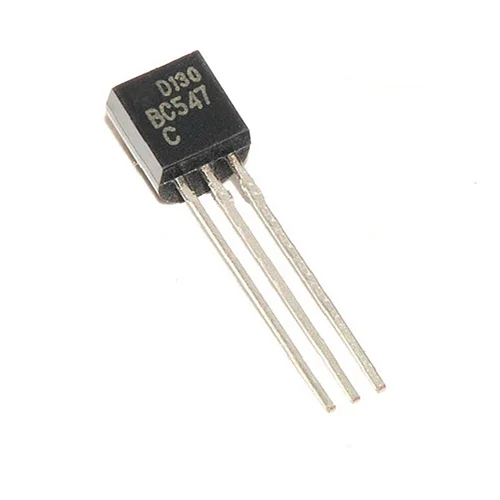

ترانزیستور BC547 از نوع NPN و با پکیج TO-92، یکی از پرمصرفترین ترانزیستورهای سیگنال کوچک در دنیای الکترونیک است. این قطعه برای تقویت سیگنالهای ضعیف و انجام عملیات سوئیچینگ با جریان پایین طراحی شده و به دلیل پایداری مناسب، نویز کم و قیمت اقتصادی، در طیف وسیعی از مدارهای آموزشی، آزمایشگاهی و صنعتی سبک مورد استفاده قرار میگیرد. BC547 انتخابی کلاسیک و قابل اعتماد برای طراحان مدار است.
مشخصات فنی ترانزیستور BC547 نوع NPN پکیج TO-92:
| ویژگی | مقدار |
|---|---|
| نوع پلاریته | NPN |
| حداکثر ولتاژ کلکتور-امیتر | 45V |
| حداکثر جریان کلکتور | 0.1A |
| حداکثر توان اتلافی (Ta=25°C) | 500 mW |
| حداقل بهره (hFE) | 110 |
| حداکثر بهره (hFE) | 800 |
| پکیج | TO-92 |
| پارت نامبر | BC547 |
| طول | 4.58 mm |
| عرض | 3.86 mm |
| ارتفاع | 4.58 mm |
| محدوده دمای کاری | ~65- تا 150°C |
ویژگیها:
نوع ترانزیستور: NPN
پکیج: TO-92 با نصب آسان
ولتاژ کلکتور–امیتر: تا 45 ولت
حداکثر جریان کلکتور: 100 میلیآمپر
توان تلفاتی: حدود 500 میلیوات
نویز کم: مناسب برای مدارهای آنالوگ
پایداری الکتریکی بالا: عملکرد یکنواخت در شرایط کاری مختلف
کاربردها:
تقویت سیگنال در مدارهای آنالوگ
مدارهای سوئیچینگ با جریان پایین
پیشتقویتکنندههای صوتی
پروژههای آموزشی و دانشگاهی
مدارهای کنترلی و منطقی ساده
مزایا:
ابعاد کوچک و مناسب برای بردهای فشرده
مصرف انرژی پایین
عملکرد پایدار و قابل پیشبینی
در دسترس و مقرونبهصرفه
پرسشهای متداول (FAQ)
ترانزیستور BC547 بیشتر در چه مدارهایی استفاده میشود؟
این ترانزیستور معمولاً در مدارهای تقویت سیگنال، مدارهای صوتی ساده و سوئیچینگ با جریان پایین استفاده میشود.
تفاوت BC547 با BC546 چیست؟
BC547 تحمل ولتاژ کمتری نسبت به BC546 دارد، اما از نظر جریان و کاربرد عمومی بسیار مشابه هستند.
آیا BC547 برای مدارهای آموزشی مناسب است؟
بله، به دلیل قیمت مناسب، عملکرد پایدار و در دسترس بودن، یکی از بهترین گزینهها برای پروژههای آموزشی است.
حداکثر جریان قابل تحمل BC547 چقدر است؟
حداکثر جریان کلکتور این ترانزیستور 100 میلیآمپر است و استفاده در جریانهای بالاتر توصیه نمیشود.
آیا نصب ترانزیستور BC547 پیچیده است؟
خیر، پکیج TO-92 نصب بسیار سادهای دارد و بهراحتی روی بردبورد، برد سوراخدار و PCB قابل استفاده است.
