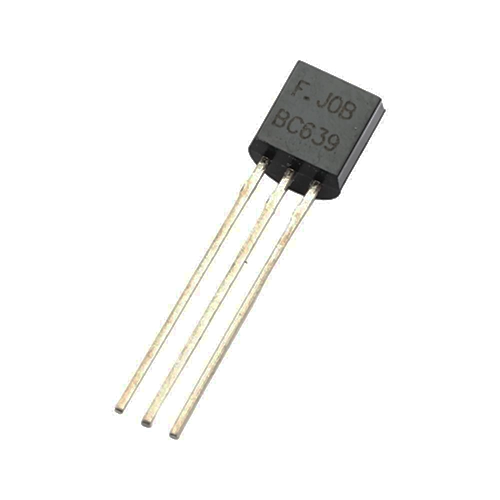

ترانزیستور NPN مدل BC639 پکیج TO-92
کد محصول: 8043
BC639 TO-92
ترانزیستور سیگنال متوسط مناسب سوئیچینگ و تقویت جریان.
ترانزیستور NPN BC639 TO-92 یک ترانزیستور برای تقویت سیگنال و سوئیچ کردن بار در مدارهای الکترونیکی است. طبق مشخصات کالا، مدل آن BC639 و پکیج آن TO-92 است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.
- مدلBC639
- پکیجTO-92
- نوع قطعهترانزیستور NPN
- جنس ترانزیستورسیلیکون اپی‌تاکسیال
مشخصات ترانزیستور NPN BC639 TO-92
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع قطعه | ترانزیستور NPN | طبق مشخصات کالا |
| مدل | BC639 | طبق مشخصات کالا |
| جنس ترانزیستور | سیلیکون اپی‌تاکسیال | طبق مشخصات کالا |
| پکیج | TO-92 | طبق مشخصات کالا |
| حداکثر ولتاژ کلکتور-امیتر (VCEO) | 80 ولت | طبق مشخصات کالا |
| حداکثر ولتاژ کلکتور-بیس (VCBO) | 100 ولت | طبق مشخصات کالا |
| حداکثر ولتاژ امیتر-بیس (VEBO) | 5 ولت | طبق مشخصات کالا |
| حداکثر جریان کلکتور (IC) | 1 آمپر | طبق مشخصات کالا |
| حداکثر جریان لحظه‌ای کلکتور (ICP) | 1.5 آمپر | طبق مشخصات کالا |
| حداکثر جریان بیس (IB) | 100 میلی‌آمپر | طبق مشخصات کالا |
| توان مصرفی (PC) | 1 وات (در دمای 25°C) | طبق مشخصات کالا |
| حداکثر دمای کاری (TJ) | 150°C | طبق مشخصات کالا |
| بهره جریان مستقیم (hFE) | 40 تا 250 | طبق مشخصات کالا |
| فرکانس گذر (fT) | حدود 100 مگاهرتز | طبق مشخصات کالا |
| ولتاژ اشباع کلکتور-امیتر (VCE(sat)) | حدود 0.5 ولت | طبق مشخصات کالا |
| ولتاژ بایاس بیس-امیتر (VBE(on)) | حدود 1 ولت | طبق مشخصات کالا |
کاربردهای ترانزیستور NPN BC639 TO-92
- سوئیچ کردن رله، LED و بارهای کوچک.
- تقویت سیگنال در مدارهای صوتی و آنالوگ.
- طبقه‌ی درایور در مدارهای کنترل.
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDFسوالات متداول درباره‌ی ترانزیستور NPN BC639 TO-92
پایه‌های ترانزیستور چیست؟
ترانزیستور دوقطبی سه پایه‌ی بیس، کلکتور و امیتر دارد؛ ترتیب پایه‌ها بسته به پکیج و مدل است و باید از دیتاشیت بررسی شود.
مقاومت بیس را چطور حساب کنم؟
مقاومت بیس از تقسیم اختلاف ولتاژ کنترل و ولتاژ بیس-امیتر (حدود 0.7 ولت) بر جریان بیس مورد نیاز به دست می‌آید.
آیا به هیت‌سینک نیاز دارد؟
اگر توان تلف‌شده (ولتاژ کلکتور-امیتر ضرب در جریان) زیاد باشد، بله؛ مخصوصاً در پکیج‌های قدرت.
