ترانزیستور C945 NPN یکی از پرکاربردترین ترانزیستورهای BJT نوع NPN در مدارهای الکترونیکی است که به دلیل پایداری بالا، قیمت مناسب و عملکرد دقیق در پروژههای صنعتی و آموزشی بسیار استفاده میشود.
این ترانزیستور دارای بهره جریان (hFE) بین 70 تا 400 بوده و میتواند در حالت اشباع، جریان تا 150 میلیآمپر را از کلکتور به امیتر هدایت کند. همچنین قابلیت تحمل ولتاژهای بالا در پایههای مختلف باعث شده در مدارهای تقویتکننده، سوئیچینگ و پردازش سیگنال بسیار محبوب باشد.
در حالت قطع (Cut-off)، با حذف جریان بیس، ترانزیستور کاملاً خاموش شده و جریان عبوری قطع میشود که این ویژگی در طراحی مدارهای کلید الکترونیکی و کنترل دقیق جریان بسیار مهم است.
به دلیل پشتیبانی از فرکانس کاری بالا تا 300 مگاهرتز، این قطعه در مدارهای فرکانس بالا و تقویت سیگنالهای ضعیف نیز عملکرد مناسبی دارد.
این ترانزیستور در پکیج استاندارد TO-92 عرضه میشود که نصب آسان روی بردبورد و PCB را فراهم میکند و انتخابی عالی برای آموزش الکترونیک، تعمیرات و طراحی مدار است.
مشخصات فنی:
پیکربندی: NPN
نوع ترانزیستور: BJT (Bipolar Junction Transistor)
حداکثر جریان کلکتور (Ic): 150 میلیآمپر
حداکثر ولتاژ کلکتور-بیس (Vcbo): 60 ولت
حداکثر ولتاژ کلکتور-امیتر (Vceo): 50 ولت
حداکثر ولتاژ بیس-امیتر (Vbe): 5 ولت
بهره جریان (hFE): 70 تا 400
فرکانس کاری: 300 مگاهرتز
دمای کاری: 65- تا 150+ درجه سانتیگراد
پکیج: TO-92
کاربردها:
تقویت سیگنالهای ضعیف در مدارهای الکترونیکی
مدارهای کلیدزنی (Switching)
طراحی مدارهای آمپلیفایر
مدارهای تایمر و نوسانساز
پردازش و تشدید سیگنال
پروژههای آموزشی و صنعتی الکترونیک

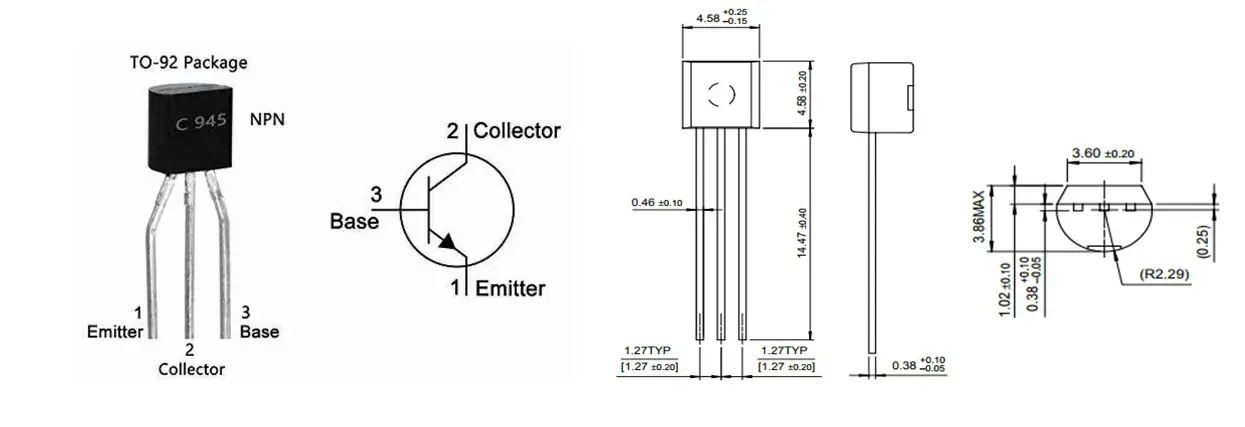

ترتیب پایهها (Pinout):
Base (بیس): پایه کنترلکننده جریان بین کلکتور و امیتر است و نقش تحریک ترانزیستور را دارد.
Collector (کلکتور): جریان اصلی از این پایه وارد شده و به سمت امیتر هدایت میشود.
Emitter (امیتر): پایه خروجی جریان ترانزیستور است و جریان از این بخش خارج میشود.
