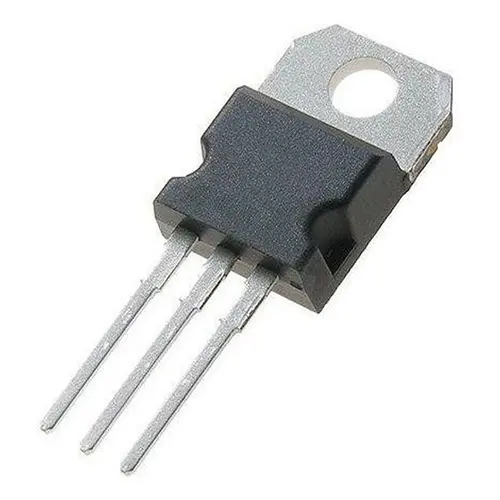

ترانزیستور NPN مدل MJE13005 پکیج TO-220

کد محصول: 8061
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

MJE13005 TO-220

ترانزیستور قدرت ولتاژ بالا مناسب منابع تغذیه سوئیچینگ و اینورتر.

360,100 ریال

موجود در انبار

دانلود دیتاشیت PDF

ترانزیستور NPN مدل MJE13005 پکیج TO-220 یک ترانزیستور برای تقویت سیگنال و سوئیچ کردن بار در مدارهای الکترونیکی است. طبق مشخصات کالا، پکیج آن TO-220-3 (Through Hole) و نوع ترانزیستور آن NPN BJT (بی‌پلار دوقطبی) است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • پکیجTO-220-3 (Through Hole)
  • نوع ترانزیستورNPN BJT (بی‌پلار دوقطبی)
  • ولتاژ کلکتور-امیتر (VCEO)حداکثر 400 ولت
  • ولتاژ کلکتور-بیس (VCBO)حداکثر 700 ولت

مشخصات ترانزیستور NPN مدل MJE13005 پکیج TO-220

پارامترمقدارشرایط
نوع ترانزیستورNPN BJT (بی‌پلار دوقطبی)طبق مشخصات کالا
پکیجTO-220-3 (Through Hole)طبق مشخصات کالا
ابعادارتفاع 9.28 میلی‌متر، طول 10.28 میلی‌مترطبق مشخصات کالا
ولتاژ کلکتور-امیتر (VCEO)حداکثر 400 ولتطبق مشخصات کالا
ولتاژ کلکتور-بیس (VCBO)حداکثر 700 ولتطبق مشخصات کالا
ولتاژ امیتر-بیس (VEBO)حداکثر 9 ولتطبق مشخصات کالا
جریان کلکتور مداوم (IC)4 آمپرطبق مشخصات کالا
توان اتلاف (Pd)75 وات (در TC=25°C)طبق مشخصات کالا
ولتاژ اشباع کلکتور-امیتر (VCE(sat))1 ولتطبق مشخصات کالا
فرکانس گذار (fT)4 مگاهرتزطبق مشخصات کالا
دمای کاریاز -65°C تا +150°Cطبق مشخصات کالا
پیکربندیSingle، مونتاژ سوراخ‌دار (Through Hole)طبق مشخصات کالا

کاربردهای ترانزیستور NPN مدل MJE13005 پکیج TO-220

  • سوئیچ کردن رله، LED و بارهای کوچک.
  • تقویت سیگنال در مدارهای صوتی و آنالوگ.
  • طبقه‌ی درایور در مدارهای کنترل.
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ترانزیستور NPN مدل MJE13005 پکیج TO-220

پایه‌های ترانزیستور چیست؟

ترانزیستور دوقطبی سه پایه‌ی بیس، کلکتور و امیتر دارد؛ ترتیب پایه‌ها بسته به پکیج و مدل است و باید از دیتاشیت بررسی شود.

مقاومت بیس را چطور حساب کنم؟

مقاومت بیس از تقسیم اختلاف ولتاژ کنترل و ولتاژ بیس-امیتر (حدود 0.7 ولت) بر جریان بیس مورد نیاز به دست می‌آید.

آیا به هیت‌سینک نیاز دارد؟

اگر توان تلف‌شده (ولتاژ کلکتور-امیتر ضرب در جریان) زیاد باشد، بله؛ مخصوصاً در پکیج‌های قدرت.
