خازن الکترولیتی 2200uF 25V
خازن الکترولیتی 2200 میکروفاراد 25 ولت
قطعه پایه‌ای برای دی‌کوپلینگ تغذیه، فیلتر نویز و پایدارسازی ولتاژ در مدارهای عمومی الکترونیک است.
| تعداد | درصد | قیمت با تخفیف |
|---|---|---|
| 50 | 2% | 365,790 ریال |
| 100 | 3% | 362,060 ریال |
| 500 | 5% | 354,600 ریال |
373,260 ریال

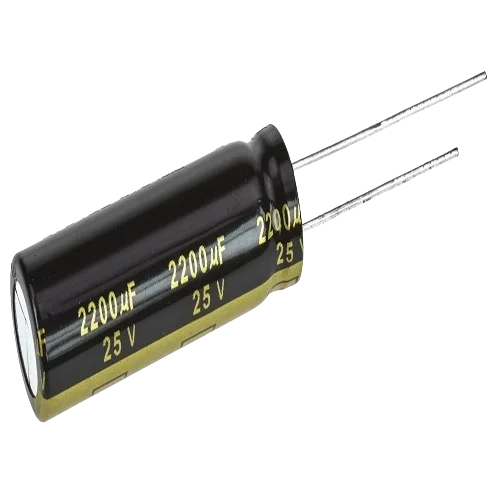

خازن الکترولیتی آلومینیومی 2200 میکروفاراد با ولتاژ نامی 25 ولت یک خازن قطبی پایه‌دار (Through-Hole) است. این مقدار معمولاً برای فیلتر خروجی منابع تغذیه، صاف کردن ولتاژ یکسوشده و ذخیره‌ی انرژی به کار می‌رود.
- ظرفیت2200µF
- ولتاژ نامی25V
- نوعAluminum Electrolytic
- وزن3گرم
مشخصات خازن 2200uF 25V
| پارامتر | مقدار | شرایط |
|---|---|---|
| ظرفیت | 2200µF | طبق مشخصات کالا |
| ولتاژ نامی | 25V | طبق مشخصات کالا |
| نوع | Aluminum Electrolytic | طبق مشخصات کالا |
| وزن | 3گرم | طبق مشخصات کالا |
نکته‌ی ایمنی
خازن الکترولیتی قطبی است: پایه‌ی منفی را مطابق علامت روی بدنه وصل کنید و ولتاژ کاری مدار را کمتر از 25 ولت نگه دارید. اتصال معکوس یا اضافه‌ولتاژ می‌تواند باعث داغ شدن و ترکیدن خازن شود.
کاربردهای خازن 2200uF 25V
- خازن صافی بعد از پل دیود در منابع تغذیه‌ی خطی (ولتاژ مدار کمتر از 25 ولت).
- ذخیره‌ی انرژی برای بارهای پالسی مثل آمپلی‌فایر، موتور و رله.
- خازن ورودی و خروجی رگولاتورهای خطی و سوئیچینگ.
سوالات متداول درباره‌ی خازن 2200uF 25V
آیا می‌توانم به جای 2200uF/25V از 2200uF/35V استفاده کنم؟
بله. ولتاژ نامی بالاتر مشکلی ایجاد نمی‌کند و حاشیه‌ی اطمینان را بیشتر می‌کند؛ فقط ابعاد خازن معمولاً بزرگ‌تر است. ولتاژ نامی کمتر از ولتاژ مدار هرگز مجاز نیست.
خازن 2200 میکروفاراد برای فیلتر منبع تغذیه چه ریپلی می‌دهد؟
برای یکسوساز تمام‌موج با برق 50 هرتز، ریپل تقریبی برابر I ÷ (100 × C) است. مثلاً با جریان 0.5 آمپر و 2200 میکروفاراد، ریپل حدود 0.5 ÷ (100 × 0.0022) ≈ 2.3 ولت می‌شود. برای ریپل کمتر، ظرفیت بیشتر لازم است.
پایه‌ی منفی خازن الکترولیتی کدام است؟
روی بدنه‌ی خازن‌های الکترولیتی، نوار علامت‌دار (معمولاً با علامت منفی) کنار پایه‌ی منفی است. در خازن نو، پایه‌ی منفی معمولاً کوتاه‌تر است.
ولتاژ کاری مدار برای خازن 25 ولتی چقدر باشد؟
ولتاژ کاری باید کمتر از ولتاژ نامی باشد؛ رعایت حدود 20 درصد حاشیه‌ی اطمینان رایج است، یعنی ولتاژ مدار حداکثر حدود 20 ولت.
