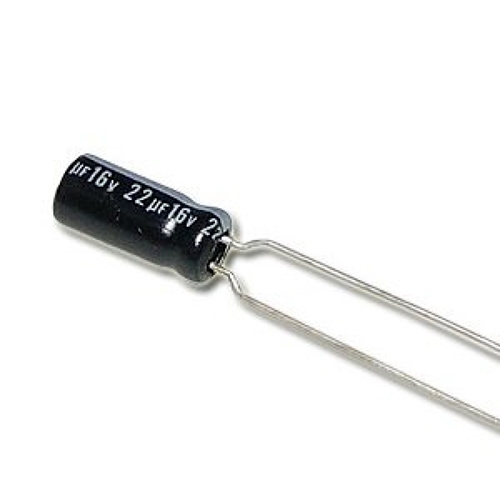

خازن الکترولیتی 22uF 16V
خازن الکترولیتی 22 میکروفاراد 16 ولت
قطعه پایه‌ای برای دی‌کوپلینگ تغذیه، فیلتر نویز و پایدارسازی ولتاژ در مدارهای عمومی الکترونیک است.
خازن الکترولیتی آلومینیومی 22 میکروفاراد با ولتاژ نامی 16 ولت یک خازن قطبی پایه‌دار (Through-Hole) است. این مقدار معمولاً برای کوپلاژ سیگنال، فیلتر نویز و دی‌کوپلینگ ورودی و خروجی آی‌سی‌ها به کار می‌رود.
- ظرفیت22µF
- ولتاژ نامی16V
- نوعAluminum Electrolytic
- نصبThrough-Hole
مشخصات فنی خازن 22uF 16V (طبق کاتالوگ سری PW)
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع | خازن الکترولیتی آلومینیومی (Aluminum Electrolytic) | — |
| نصب | Through-Hole (Radial Lead) | — |
| ظرفیت نامی | 22µF | 120Hz، 20°C |
| تلرانس ظرفیت | ±20% | 120Hz، 20°C |
| ولتاژ نامی | 16V | — |
| محدوده‌ی دمای کاری | −55 تا +105°C | — |
| جریان نشتی (حداکثر) | 10.56 µA | بعد از 1 دقیقه در ولتاژ نامی، 20°C؛ 0.03CV یا 4µA (هر کدام بیشتر) |
| ضریب اتلاف tan δ (حداکثر) | 0.16 | 120Hz، 20°C |
| نسبت امپدانس Z(−55°C)/Z(+20°C) | ≤ 3 | حداکثر |
| ابعاد بدنه (φD × L) | 5×11mm یا 5×7mm | دو ابعاد استاندارد در کاتالوگ؛ امپدانس و ریپل به ابعاد بستگی دارد |
| امپدانس (حداکثر) | 0.6Ω / 0.95Ω | 20°C، 100kHz (به ترتیب ابعاد) |
| امپدانس در −10°C (حداکثر) | 1.2Ω / 2.4Ω | 100kHz |
| جریان ریپل نامی | 180 mArms / 120 mArms | 105°C، 100kHz |
| فاصله‌ی پایه‌ها (P) | 2.0mm / 2.0mm | ±0.5mm |
| قطر پایه (φd) | 0.5mm / 0.5mm | — |
| عمر (Endurance) | 2000 ساعت / 2000 ساعت | 105°C با ولتاژ DC و ریپل نامی؛ تغییر ظرفیت حداکثر ±20% |
منبع مشخصات: کاتالوگ خازن‌های الکترولیتی سری PW (CAT.8100D، جدول Standard Ratings) که دقیقاً ظرفیت 22µF و ولتاژ 16 ولت را پوشش می‌دهد. ظرفیت و ولتاژ طبق مشخصات کالا در فروشگاه.
نکته‌ی ایمنی
خازن الکترولیتی قطبی است: پایه‌ی منفی را مطابق علامت روی بدنه وصل کنید و ولتاژ کاری مدار را کمتر از 16 ولت نگه دارید. اتصال معکوس یا اضافه‌ولتاژ می‌تواند باعث داغ شدن و ترکیدن خازن شود.
کاربردهای خازن 22uF 16V
- کوپلاژ سیگنال صوتی بین طبقات تقویت‌کننده.
- فیلتر نویز و دی‌کوپلینگ در ورودی و خروجی آی‌سی‌ها.
- مدارهای RC و تایمینگ با ظرفیت کم.
سوالات متداول درباره‌ی خازن 22uF 16V
آیا می‌توانم به جای 22uF/16V از 22uF/25V استفاده کنم؟
بله. ولتاژ نامی بالاتر مشکلی ایجاد نمی‌کند و حاشیه‌ی اطمینان را بیشتر می‌کند؛ فقط ابعاد خازن معمولاً بزرگ‌تر است. ولتاژ نامی کمتر از ولتاژ مدار هرگز مجاز نیست.
خازن 22 میکروفاراد در کوپلاژ صوتی با مقاومت 10K چه فرکانس قطعی دارد؟
فرکانس قطع فیلتر RC برابر fc = 1 ÷ (2π × R × C) است: 1 ÷ (2π × 10000 × 0.000022) ≈ 0.72 هرتز. سیگنال‌های بالاتر از این فرکانس تقریباً بدون تضعیف عبور می‌کنند.
پایه‌ی منفی خازن الکترولیتی کدام است؟
روی بدنه‌ی خازن‌های الکترولیتی، نوار علامت‌دار (معمولاً با علامت منفی) کنار پایه‌ی منفی است. در خازن نو، پایه‌ی منفی معمولاً کوتاه‌تر است.
ولتاژ کاری مدار برای خازن 16 ولتی چقدر باشد؟
ولتاژ کاری باید کمتر از ولتاژ نامی باشد؛ رعایت حدود 20 درصد حاشیه‌ی اطمینان رایج است، یعنی ولتاژ مدار حداکثر حدود 12.8 ولت.
