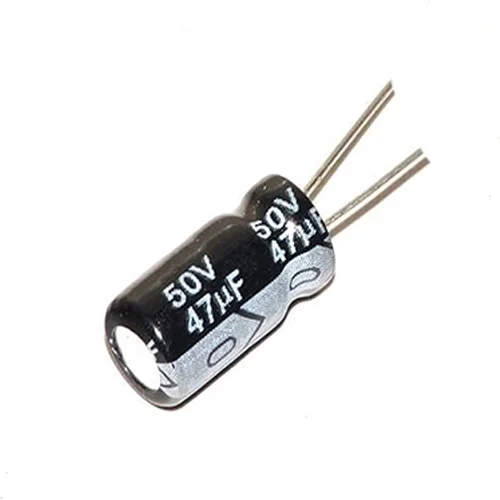

خازن الکترولیتی 47uF 50V
خازن الکترولیتی 47 میکروفاراد 50 ولت
مناسب برای دی‌کوپلینگ تغذیه، تایمینگ و فیلتر در مدارهای عمومی الکترونیک؛ قطعه Through-Hole مناسب پروژه‌های عمومی و تعمیرات.
خازن الکترولیتی آلومینیومی 47 میکروفاراد با ولتاژ نامی 50 ولت یک خازن قطبی پایه‌دار (Through-Hole) است. این مقدار معمولاً برای دی‌کوپلینگ تغذیه، تایمینگ و فیلتر در مدارهای عمومی به کار می‌رود.
- ظرفیت47µF
- ولتاژ نامی50V
- نوعAluminum Electrolytic
- نصبThrough-Hole
مشخصات فنی خازن 47uF 50V (طبق کاتالوگ سری PW)
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع | خازن الکترولیتی آلومینیومی (Aluminum Electrolytic) | — |
| نصب | Through-Hole (Radial Lead) | — |
| ظرفیت نامی | 47µF | 120Hz، 20°C |
| تلرانس ظرفیت | ±20% | 120Hz، 20°C |
| ولتاژ نامی | 50V | — |
| محدوده‌ی دمای کاری | −55 تا +105°C | — |
| جریان نشتی (حداکثر) | 70.5 µA | بعد از 1 دقیقه در ولتاژ نامی، 20°C؛ 0.03CV یا 4µA (هر کدام بیشتر) |
| ضریب اتلاف tan δ (حداکثر) | 0.1 | 120Hz، 20°C |
| نسبت امپدانس Z(−55°C)/Z(+20°C) | ≤ 3 | حداکثر |
| ابعاد بدنه (φD × L) | 6.3×11mm | — |
| امپدانس (حداکثر) | 0.43Ω | 20°C، 100kHz |
| امپدانس در −10°C (حداکثر) | 0.86Ω | 100kHz |
| جریان ریپل نامی | 300 mArms | 105°C، 100kHz |
| فاصله‌ی پایه‌ها (P) | 2.5mm | ±0.5mm |
| قطر پایه (φd) | 0.5mm | — |
| عمر (Endurance) | 2000 ساعت | 105°C با ولتاژ DC و ریپل نامی؛ تغییر ظرفیت حداکثر ±20% |
منبع مشخصات: کاتالوگ خازن‌های الکترولیتی سری PW (CAT.8100D، جدول Standard Ratings) که دقیقاً ظرفیت 47µF و ولتاژ 50 ولت را پوشش می‌دهد. ظرفیت و ولتاژ طبق مشخصات کالا در فروشگاه.
نکته‌ی ایمنی
خازن الکترولیتی قطبی است: پایه‌ی منفی را مطابق علامت روی بدنه وصل کنید و ولتاژ کاری مدار را کمتر از 50 ولت نگه دارید. اتصال معکوس یا اضافه‌ولتاژ می‌تواند باعث داغ شدن و ترکیدن خازن شود.
کاربردهای خازن 47uF 50V
- دی‌کوپلینگ تغذیه‌ی آی‌سی‌ها و ماژول‌ها در کنار خازن سرامیکی.
- خازن زمان‌بندی در مدارهای تایمر و تأخیر.
- فیلتر سبک تغذیه و کاهش ریپل در مدارهای دیجیتال و آنالوگ.
سوالات متداول درباره‌ی خازن 47uF 50V
آیا می‌توانم به جای 47uF/50V از 47uF/63V استفاده کنم؟
بله. ولتاژ نامی بالاتر مشکلی ایجاد نمی‌کند و حاشیه‌ی اطمینان را بیشتر می‌کند؛ فقط ابعاد خازن معمولاً بزرگ‌تر است. ولتاژ نامی کمتر از ولتاژ مدار هرگز مجاز نیست.
در تایمر 555 حالت مونواستابل، خازن 47 میکروفاراد با مقاومت 100K چه زمانی می‌دهد؟
زمان پالس در حالت مونواستابل برابر t = 1.1 × R × C است: 1.1 × 100000 × 0.000047 ≈ 5.2 ثانیه. تلرانس خازن الکترولیتی زیاد است، پس زمان واقعی را با آزمایش تنظیم کنید.
پایه‌ی منفی خازن الکترولیتی کدام است؟
روی بدنه‌ی خازن‌های الکترولیتی، نوار علامت‌دار (معمولاً با علامت منفی) کنار پایه‌ی منفی است. در خازن نو، پایه‌ی منفی معمولاً کوتاه‌تر است.
ولتاژ کاری مدار برای خازن 50 ولتی چقدر باشد؟
ولتاژ کاری باید کمتر از ولتاژ نامی باشد؛ رعایت حدود 20 درصد حاشیه‌ی اطمینان رایج است، یعنی ولتاژ مدار حداکثر حدود 40 ولت.
