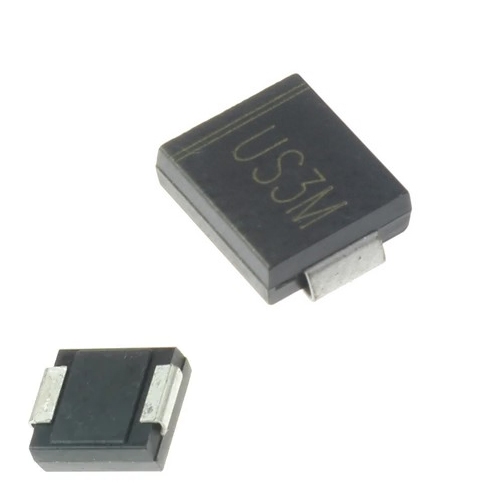

دیود سریع 1000 ولت 3 آمپر US3M پکیج SMC

دیود سریع 1000 ولت 3 آمپر US3M پکیج SMC در یکسوسازی AC/DC، حفاظت معکوس و مسیرهای جریان یک‌طرفه استفاده می‌شود. مقادیر ولتاژ/جریان فقط در صورت وجود در عنوان یا مشخصات موجود آمده‌اند.

مشخصات کلیدی:

• نوع: Ultra Fast Recovery Rectifier
• ولتاژ: 1000 ولت
• جریان: 3 آمپر
• پکیج: DO-214AB (SMCJ)
• وزن: 0.28 گرم
• نوع نصب روی برد: SMD/SMT
• ولتاژ معکوس: 1 کیلو ولت
• ولتاژ مستقیم: 1.7 ولت
• زمان پاسخگویی: 75 نانو ثانیه
• حداقل دمای عملیاتی: 55- درجه سانتیگراد
• حداکثر دمای عملیاتی: 150+ درجه سانتیگراد
• نوع پیکربندی: Single

نکات انتخاب:

• قطبیت را رعایت کنید: نوار کاتد را مطابق شماتیک نصب کنید.
• ولتاژ معکوس و جریان متوسط را با نیاز مدار بسنجید؛ در صورت نیاز مدل قوی‌تر انتخاب کنید.
• برای افت ولتاژ کمتر، شاتکی؛ برای ولتاژ معکوس بالا، سری یکسوساز استاندارد رایج است.
• در منابع سوئیچینگ پرسرعت، دیود Fast/Ultrafast معمولاً مناسب‌تر از یکسوساز فرکانس پایین است.
