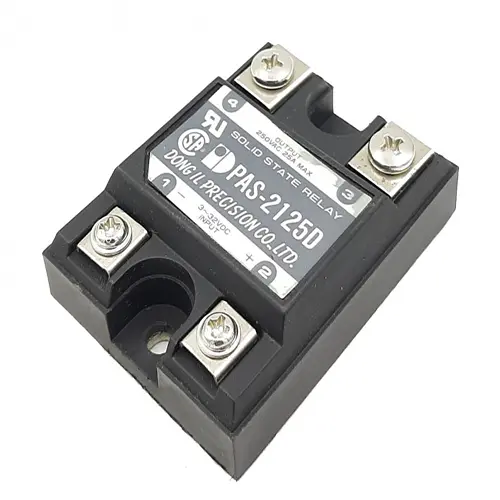

رله حالت جامد AC-DC مدل PAS-2125D
PAS-2125D 25A
با ورودی 3 تا 32 ولت DC و خروجی 50 تا 240 ولت AC برای سوئیچینگ بی‌صدا و کنترل بارهای AC در مدارهای صنعتی و الکترونیکی.
20,000,000 ریال
رله حالت جامد AC-DC مدل PAS-2125D یک رله برای قطع و وصل مدار قدرت با یک سیگنال کنترلی کم‌توان است. طبق مشخصات کالا، مدل آن PAS-2125D و ابعاد آن 2.36 × 1.77 × 0.59 اینچ است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.
- مدلPAS-2125D
- ابعاد2.36 × 1.77 × 0.59 اینچ
- سریSD
- نوع سوئیچینگZero Voltage Switching
مشخصات رله حالت جامد AC-DC مدل PAS-2125D
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع قطعه | رله حالت جامد (Solid State Relay) | طبق مشخصات کالا |
| مدل | PAS-2125D | طبق مشخصات کالا |
| سری | SD | طبق مشخصات کالا |
| نوع سوئیچینگ | Zero Voltage Switching | طبق مشخصات کالا |
| نوع ورودی | DC | طبق مشخصات کالا |
| محدوده ولتاژ فرمان | 3 تا 32 ولت DC | طبق مشخصات کالا |
| محدوده ولتاژ خروجی | 50 تا 240 ولت AC | طبق مشخصات کالا |
| حداکثر جریان خروجی | 25 آمپر | طبق مشخصات کالا |
| نوع نصب | سطحی | طبق مشخصات کالا |
| نوع ترمینال | پیچی (Screw Terminal) | طبق مشخصات کالا |
| نشانگر وضعیت | دارد (LED Indicator) | طبق مشخصات کالا |
| محافظ MOV | ندارد | طبق مشخصات کالا |
| ابعاد | 2.36 × 1.77 × 0.59 اینچ | طبق مشخصات کالا |
کاربردهای رله حالت جامد AC-DC مدل PAS-2125D
- قطع و وصل بار با میکروکنترلر یا مدار کنترل.
- ایزوله کردن مدار کنترل از مدار قدرت.
- پروژه‌های اتوماسیون و کنترل از راه دور.
سوالات متداول درباره‌ی رله حالت جامد AC-DC مدل PAS-2125D
آیا رله را مستقیم به میکروکنترلر وصل کنم؟
ورودی رله‌ی حالت جامد بوبین ندارد و داخل آن یک LED (اپتوکوپلر) است؛ پس دیود هرزگرد لازم نیست. اگر ولتاژ پایه‌ی میکروکنترلر در محدوده‌ی ولتاژ فرمان (ورودی) جدول مشخصات باشد و پایه بتواند جریان ورودی رله را بدهد، اتصال مستقیم ممکن است؛ در غیر این صورت از یک ترانزیستور واسط استفاده کنید.
ولتاژ بوبین را چطور انتخاب کنم؟
ولتاژ بوبین (یا ورودی کنترل) باید با ولتاژ مدار کنترل یکی باشد؛ مقدار این مدل در جدول مشخصات آمده است.
حد بار رله چقدر است؟
جریان و ولتاژ مجاز کنتاکت در مشخصات رله ذکر می‌شود و بار نباید از آن بیشتر باشد؛ برای بارهای سلفی حاشیه‌ی بیشتری بگذارید.
