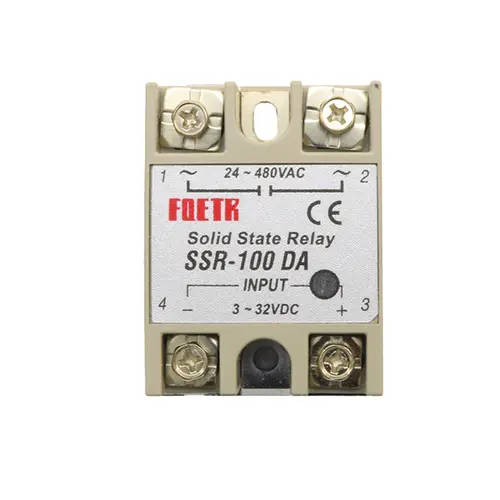

رله حالت جامد AC-DC مدل SSR-100DA
SSR-100DA 100A
با ورودی 3 تا 32 ولت DC و خروجی 24 تا 380 ولت AC برای سوئیچینگ بی‌صدا و کنترل بارهای AC در مدارهای صنعتی و الکترونیکی.
29,640,000 ریال

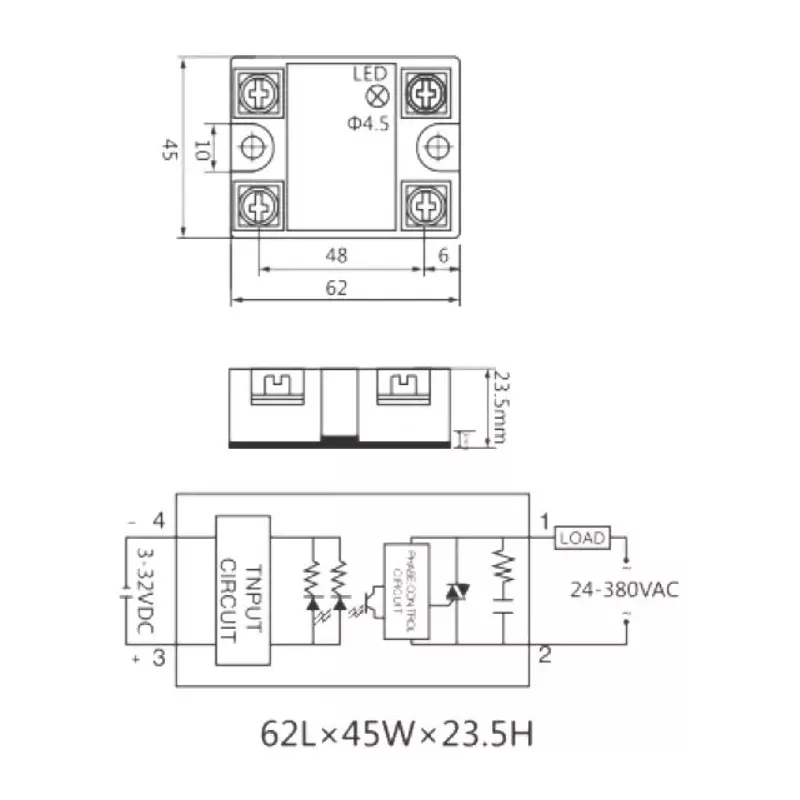

رله حالت جامد AC-DC مدل SSR-100DA یک رله برای قطع و وصل مدار قدرت با یک سیگنال کنترلی کم‌توان است. طبق مشخصات کالا، مدل آن SSR-100DA و ابعاد آن 45 × 23.5 × 62 میلی‌متر است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.
- مدلSSR-100DA
- ابعاد45 × 23.5 × 62 میلی‌متر
- ولتاژ کنترل (ورودی)3 تا 32 ولت DC
- ولتاژ بار (خروجی)24 تا 380 ولت AC
مشخصات رله حالت جامد AC-DC مدل SSR-100DA
| پارامتر | مقدار | شرایط |
|---|---|---|
| مدل | SSR-100DA | طبق مشخصات کالا |
| نوع رله | رله حالت جامد (Solid State Relay) | طبق مشخصات کالا |
| ولتاژ کنترل (ورودی) | 3 تا 32 ولت DC | طبق مشخصات کالا |
| ولتاژ بار (خروجی) | 24 تا 380 ولت AC | طبق مشخصات کالا |
| جریان نامی | 100 آمپر | طبق مشخصات کالا |
| جریان تریگر | 1 میلی‌آمپر | طبق مشخصات کالا |
| جریان نشتی | 2 میلی‌آمپر | طبق مشخصات کالا |
| دمای کاری | 30 تا 75 درجه سانتی‌گراد | طبق مشخصات کالا |
| رطوبت کاری | 35٪ تا 85٪ RH | طبق مشخصات کالا |
| جنس بدنه | پلاستیک ABS مقاوم | طبق مشخصات کالا |
| ابعاد | 45 × 23.5 × 62 میلی‌متر | طبق مشخصات کالا |
| وزن | 95 گرم | طبق مشخصات کالا |
| زمان پاسخ‌دهی | 10 میلی‌ثانیه (در 60Hz) | طبق مشخصات کالا |
کاربردهای رله حالت جامد AC-DC مدل SSR-100DA
- قطع و وصل بار با میکروکنترلر یا مدار کنترل.
- ایزوله کردن مدار کنترل از مدار قدرت.
- پروژه‌های اتوماسیون و کنترل از راه دور.
سوالات متداول درباره‌ی رله حالت جامد AC-DC مدل SSR-100DA
آیا رله را مستقیم به میکروکنترلر وصل کنم؟
ورودی رله‌ی حالت جامد بوبین ندارد و داخل آن یک LED (اپتوکوپلر) است؛ پس دیود هرزگرد لازم نیست. اگر ولتاژ پایه‌ی میکروکنترلر در محدوده‌ی ولتاژ فرمان (ورودی) جدول مشخصات باشد و پایه بتواند جریان ورودی رله را بدهد، اتصال مستقیم ممکن است؛ در غیر این صورت از یک ترانزیستور واسط استفاده کنید.
ولتاژ بوبین را چطور انتخاب کنم؟
ولتاژ بوبین (یا ورودی کنترل) باید با ولتاژ مدار کنترل یکی باشد؛ مقدار این مدل در جدول مشخصات آمده است.
حد بار رله چقدر است؟
جریان و ولتاژ مجاز کنتاکت در مشخصات رله ذکر می‌شود و بار نباید از آن بیشتر باشد؛ برای بارهای سلفی حاشیه‌ی بیشتری بگذارید.
