رله مخابراتی 12 ولت 8 پایه مدل JRC-19F

کد محصول: 7639
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

JRC-19F 12V 8pin

رله مخابراتی 12 ولت بوبین وسط 8 پین مارک QIANJI مدل JRC-19F(4078) رله سیگنال با بوبین 12 ولت DC و جریان کنتاکت حدود 1 آمپر مناسب سوئیچینگ سیگنال، مدارهای کنترلی، آردوینو و تجهیزات مخابراتی و الکترونیکی.

1,586,000 ریال

موجود در انبار

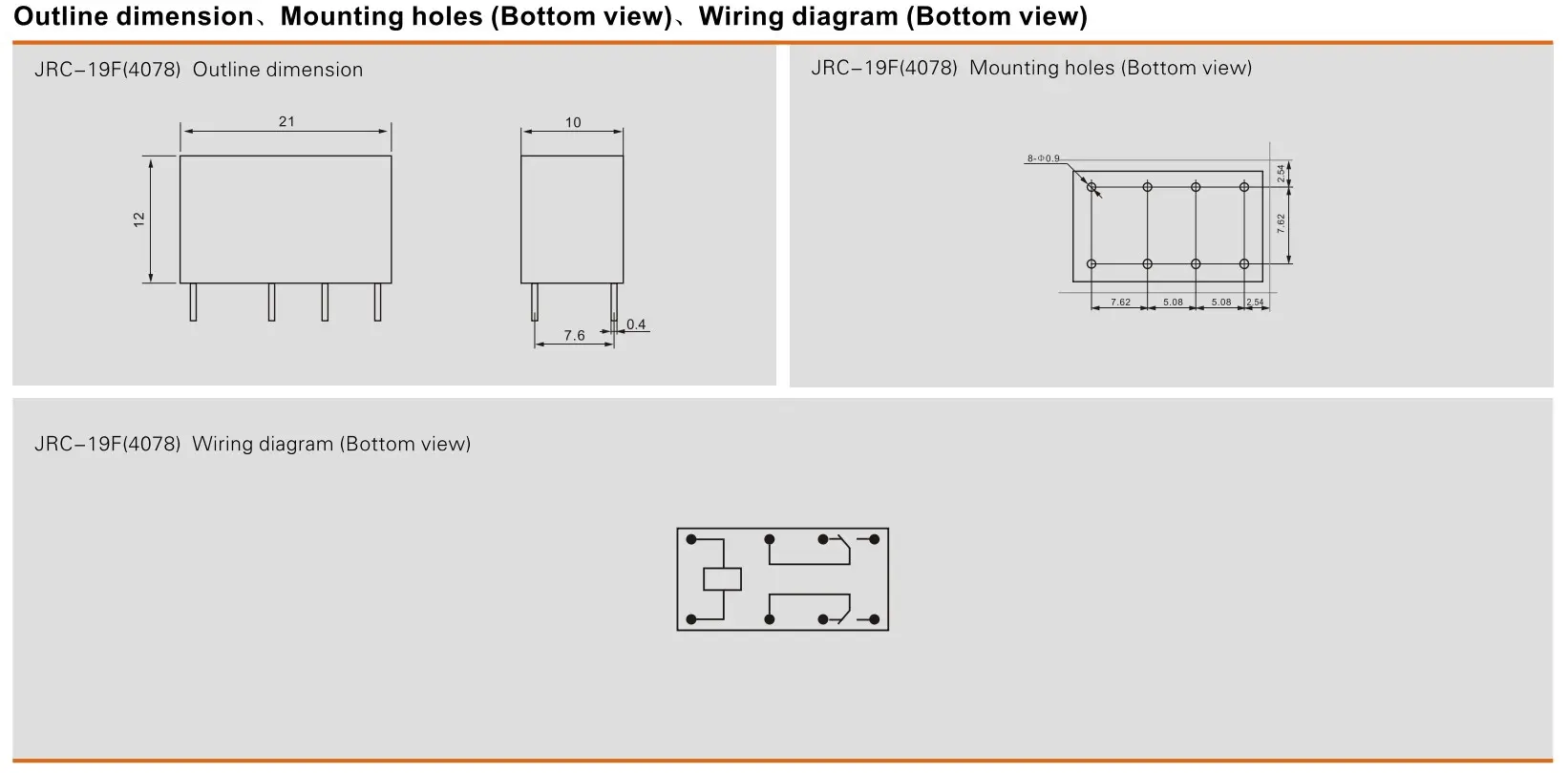

رله مخابراتی 12 ولت 8 پایه مدل JRC-19F یک رله برای قطع و وصل مدار قدرت با یک سیگنال کنترلی کم‌توان است. طبق مشخصات کالا، مدل آن JRC-19F(4078) و ابعاد آن 21 × 10 × 12 میلی‌متر است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • مدلJRC-19F(4078)
  • ابعاد21 × 10 × 12 میلی‌متر
  • نوع قطعهرله
  • سریJRC-19F

مشخصات رله مخابراتی 12 ولت 8 پایه مدل JRC-19F

پارامترمقدارشرایط
مدلJRC-19F(4078)طبق مشخصات کالا
نوع قطعهرلهطبق مشخصات کالا
سریJRC-19Fطبق مشخصات کالا
ولتاژ بوبین12 ولت DCطبق مشخصات کالا
توان بوبین360 میلی‌واتطبق مشخصات کالا
مقاومت بوبین400 اهمطبق مشخصات کالا
ولتاژ عملکرد9 ولت DCطبق مشخصات کالا
ولتاژ رهاسازی1.2 ولت DCطبق مشخصات کالا
نوع کنتاکتDPDT (دو کنتاکت تغییر وضعیت)طبق مشخصات کالا
ظرفیت کنتاکت2 آمپر در 30 ولت DCطبق مشخصات کالا
مقاومت کنتاکتحداکثر 100 میلی‌اهمطبق مشخصات کالا
جنس کنتاکتAgCdO / AgSnO2طبق مشخصات کالا
نوع نصبThrough Holeطبق مشخصات کالا
ابعاد21 × 10 × 12 میلی‌مترطبق مشخصات کالا

کاربردهای رله مخابراتی 12 ولت 8 پایه مدل JRC-19F

  • قطع و وصل بار با میکروکنترلر یا مدار کنترل.
  • ایزوله کردن مدار کنترل از مدار قدرت.
  • پروژه‌های اتوماسیون و کنترل از راه دور.

سوالات متداول درباره‌ی رله مخابراتی 12 ولت 8 پایه مدل JRC-19F

آیا رله را مستقیم به میکروکنترلر وصل کنم؟

خیر؛ معمولاً رله با یک ترانزیستور درایو می‌شود و یک دیود هرزگرد موازی با بوبین قرار می‌گیرد تا ولتاژ معکوس به مدار آسیب نزند. رله‌ی حالت جامد ورودی کم‌جریان دارد.

ولتاژ بوبین را چطور انتخاب کنم؟

ولتاژ بوبین (یا ورودی کنترل) باید با ولتاژ مدار کنترل یکی باشد؛ مقدار این مدل در جدول مشخصات آمده است.

حد بار رله چقدر است؟

جریان و ولتاژ مجاز کنتاکت در مشخصات رله ذکر می‌شود و بار نباید از آن بیشتر باشد؛ برای بارهای سلفی حاشیه‌ی بیشتری بگذارید.
