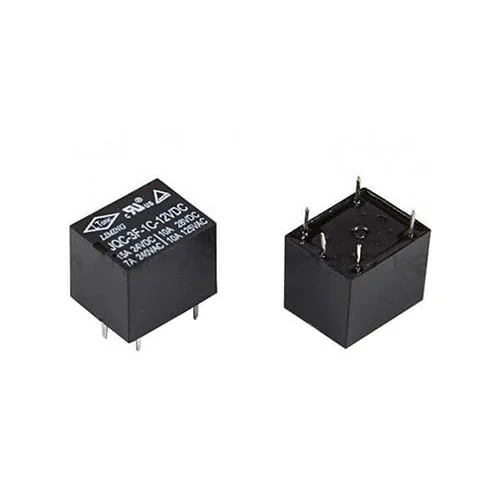

رله 12V-10A پایه میلون سری T73 مدل JQC-3F-1C-12VDC برند LIMING یک رله الکترومکانیکی بردی (PCB Terminal) با طراحی استاندارد و کیفیت صنعتی است که برای استفاده در سیستمهای کنترلی، تابلو برق، تجهیزات اتوماسیون، منابع تغذیه، بردهای الکترونیکی و دستگاههای صنعتی طراحی شده است. این رله با ابعاد 19×15.5×15.5 میلیمتر فضای کمی اشغال کرده و برای طراحیهای فشرده بسیار مناسب است.
این مدل دارای فرم کنتاکتهای 1A، 1B و 1C (SPDT) بوده و توانایی سوئیچ بارهای AC و DC را دارد. ظرفیت جریان آن برابر است با 10 آمپر در 120VAC، جریان 7 آمپر در 240VAC و جریان 10 یا 15 آمپر در 28VDC که آن را به گزینهای ایدهآل برای کنترل موتورهای کوچک، سیستمهای روشنایی، تجهیزات حفاظتی و مدارهای فرمان تبدیل میکند.
استقامت دیالکتریک بین کنتاکتهای باز 750VAC و بین بوبین و کنتاکتها 1500VAC بوده و مقاومت عایقی 100 مگااهم ایمنی بالایی را در مدار تضمین میکند. مقاومت کنتاکت 100 میلیاهم باعث افت ولتاژ کم و عملکرد پایدار در طول زمان میشود.
بوبین این رله در بازه 5 تا 48 ولت DC تولید میشود و نسخه 12 ولت آن یکی از پرکاربردترین مدلها در مدارهای کنترلی است. توان مصرفی بوبین تنها 0.36 وات بوده که باعث مصرف انرژی پایین میشود. ولتاژ تحریک حداکثر 75 درصد ولتاژ نامی و ولتاژ رهاسازی حداقل 10 درصد ولتاژ نامی است که عملکرد دقیق و قابل اطمینان را تضمین میکند.
طول عمر الکتریکی این رله 100 هزار سیکل و طول عمر مکانیکی آن 10 میلیون سیکل است. همچنین در بازه دمایی 40- تا 70+ درجه سانتیگراد عملکرد پایدار دارد. وزن تقریبی آن 10 گرم بوده و دارای تاییدیه ایمنی UL میباشد که نشاندهنده کیفیت ساخت و استاندارد بالای این محصول است.
مشخصات فنی:
مدل: JQC-3F-1C-12VDC
سری: T73
برند: LIMING
نوع نصب: پایه PCB (میلون)
ابعاد: 19×15.5×15.5 میلیمتر
ولتاژ بوبین: 5VDC تا 48VDC (مدل حاضر 12VDC)
توان بوبین: 0.36 وات
فرم کنتاکت: 1A / 1B / 1C
جریان نامی: 10A در 120VAC – 7A در 240VAC – 10A/15A در 28VDC
مقاومت کنتاکت: 100 میلیاهم
مقاومت عایقی: 100 مگااهم
استقامت دیالکتریک بین کنتاکت باز: 750VAC
استقامت دیالکتریک بین بوبین و کنتاکت: 1500VAC
ولتاژ تحریک: ≤75% ولتاژ نامی
ولتاژ رهاسازی: ≥10% ولتاژ نامی
طول عمر الکتریکی: 10^5 سیکل
طول عمر مکانیکی: 10^7 سیکل
دمای کاری: 40- تا 70+ درجه سانتیگراد
