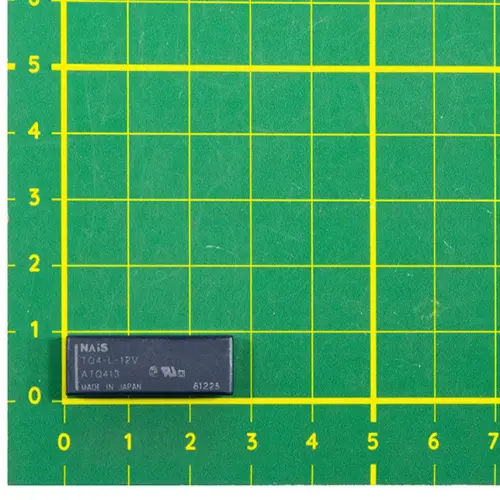

رله 12 ولت مینیاتوری Panasonic (TQ4L) با 16 پایه، یک رله با اندازه کوچک و کیفیت بالا است که به دلیل ساخت Panasonic شناخته شده است. این رله با مشخصات عملکردی زیر ارائه میشود:
- نوع رله: مینیاتوری (Miniature)
- ولتاژ سیمکشی (Coil Voltage): 12 ولت DC
- شکل تماس (Relay Contact Form): 4 Form C (4PDT-NO, NC) – چهار ترمینال عادی باز (Normally Open) و چهار ترمینال عادی بسته (Normally Closed)
- جریان تماس (Contact Rating): 500 mA @ 125 VAC، 1 A @ 30 VDC
- جریان مجاز (Maximum Switching Current): 1A
- مصرف توان (Coil Current): 16.7 mA
- نوع سیمکشی (Coil Type): Latching (قفلدار) – بعد از تغذیه، رله در حالت فعال باقی میماند
- مصرف توان (Power Consumption): 200 mW
- روش اتصال (Contact Termination): Solder Pin (با پین لحیم شده)
- ویژگیهای الکتریکی:
- مقاومت سیمکشی (Coil Resistance): 720 اهم
- نسبت کاهش سیگنال (Isolation): 15 dB
- نسبت کاهش سیگنال (Insertion Loss): 0.6 dB
مشخصات فنی:
- نام مدل: TQ4L
- نام برند: Panasonic Industrial Devices
- نوع رله: مینیاتوری (Miniature)
- تعداد پایه: 16
- ولتاژ تغذیه: 12VDC
- شکل تماس: 4PDT (4 Form C)
- جریان مجاز: 1A
- ولتاژ عبوری: 125VAC, 30VDC
- مصرف توان: 200mW
- مقاومت سیمکشی: 720 اهم
