رله 12 ولت SPDT مدل SRD-S-112D برند SANYOU

کد محصول: 7660
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

SRD-S-112D SPDT SANYOU 12V

رله 12 ولت SANYOU مدل SRD-S-112D2-F-C رله قدرت با بوبین 12 ولت DC و جریان کنتاکت 10 آمپر مناسب مدارهای کنترلی، منابع تغذیه، آردوینو و تجهیزات صنعتی.

1,218,000 ریال

موجود در انبار

دانلود دیتاشیت PDF

SRD-S-112D2 یک رله‌ی مینیاتوری قدرت ساخت SANYOU با بوبین 12 ولت DC و یک کنتاکت تبدیلی (1 پل، Form C) در قالب استاندارد پایه‌ی T73 است. ظرفیت سوئیچ نامی آن 7 آمپر در 250 ولت AC (بار مقاومتی) و حداکثر جریان سوئیچ 12 آمپر است؛ مصرف بوبین 0.36 وات (30 میلی‌آمپر در 12 ولت) است.

  • ولتاژ بوبین12 VDC
  • کنتاکتForm C
  • ظرفیت سوئیچ7A 250VAC
  • توان بوبین0.36 W

مشخصات فنی SRD-S-112D2 (طبق دیتاشیت)

پارامترمقدارشرایط
مدلSRD-S-112D2 (سری SRD)—
ساختارFlux proofed (حرف S)—
تعداد پل و نوع کنتاکت1 پل، Form C (تبدیلی NO/NC)—
ولتاژ نامی بوبین12 VDC—
جریان بوبین30.00 mA ±10%در 20°C
مقاومت بوبین400 Ω ±10%در 20°C
توان بوبین0.36 W—
ولتاژ وصل (Pick-up)حداکثر 75% ولتاژ نامی—
ولتاژ قطع (Drop-out)حداقل 5% ولتاژ نامی—
حداکثر ولتاژ مجاز بوبین130% ولتاژ نامی—
ظرفیت سوئیچ نامی7A 250VACبار مقاومتی
حداکثر جریان / ولتاژ / توان سوئیچ12 A / 250 VAC / 1,750 VA—
جنس کنتاکت متحرکAgSnO2 قطر 3.0mm (کد 2)—
مقاومت اولیه‌ی کنتاکتحداکثر 100 mΩ6VDC، 1A
زمان وصل / قطعحداکثر 8 / 5 msدر ولتاژ نامی
استقامت عایقی بوبین-کنتاکتAC 1,500 V50/60Hz، 1 دقیقه
عمر مکانیکی / الکتریکی10,000,000 / 100,000 بار10,800 / 1,800 عملکرد در ساعت
دمای محیط-40 تا +105 °Cبدون میعان
وزنحدود 8.5 g—

منبع مشخصات: دیتاشیت رسمی SANYOU Relays برای سری SRD (جداول Contact Capacity، Coil Data و Ordering Information)

نکته‌ی ایمنی

هنگام سوئیچ برق شهر، مدار را از برق جدا کرده و سیم‌کشی کنتاکت‌ها را با سیم و فاصله‌ی عایقی مناسب انجام دهید. برای راه‌اندازی بوبین با ترانزیستور، یک دیود هرزگرد موازی بوبین بگذارید. نوع S فقط Flux proofed است و شستشوپذیر نیست (نوع شستشوپذیر SH است).

کاربردهای SRD-S-112D2

  • کنترل بارهای AC مثل لامپ، فن و پمپ کوچک با میکروکنترلر.
  • ساخت ماژول رله و بردهای کنترلی 12 ولتی.
  • تابلوهای کنترل و اتوماسیون، سیستم‌های امنیتی و دزدگیر.

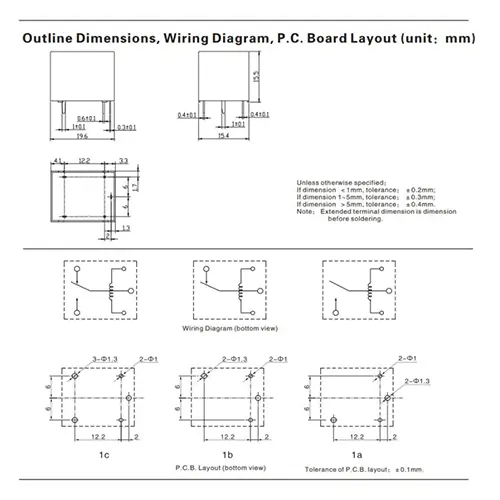

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی SRD-S-112D2

این رله چند کنتاکت دارد؟

طبق کد سفارش دیتاشیت، SRD-S-112D2 یک پل با کنتاکت Form C (تبدیلی) دارد: یک پایه‌ی مشترک (COM)، یک کنتاکت باز (NO) و یک کنتاکت بسته (NC). این رله دو پل (DPDT) نیست.

آیا می‌توان این رله را مستقیم با آردوینو راه انداخت؟

خیر. بوبین به 12 ولت و حدود 30 میلی‌آمپر نیاز دارد. آن را با یک ترانزیستور (مثل BC547) یا ماسفت کوچک و یک دیود هرزگرد موازی بوبین، از تغذیه‌ی 12 ولت راه‌اندازی کنید.

جریان این رله 7 آمپر است یا 12 آمپر؟

ظرفیت سوئیچ نامی برای بار مقاومتی 7 آمپر در 250 ولت AC است و 12 آمپر حداکثر جریان سوئیچ است. برای بار دائم برق شهر، 7 آمپر را مبنا بگیرید و برای بارهای القایی حاشیه‌ی بیشتری در نظر بگیرید.
