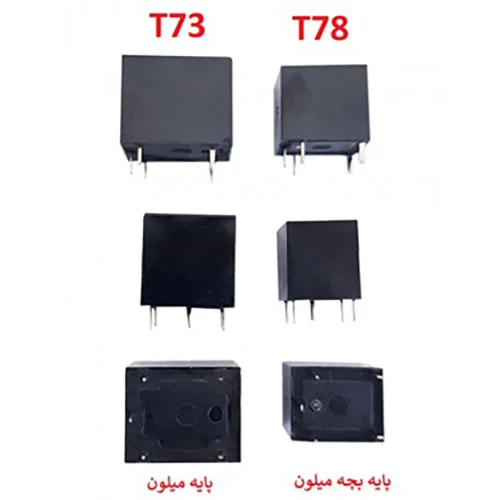

رله 24 ولت برند LIMING پایه میلون سری T73 کد JQC-3F-1C-24VDC

کد محصول: 5312
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

رله 24 ولت PCB مدل T73 کد JQC-3F-1C-24VDC برند LIMING با توان 10 آمپر، عایق‌بندی تقویت‌شده و طول عمر بالا، مناسب تجهیزات صنعتی و بردهای الکترونیکی.

937,300 ریال

موجود در انبار

دانلود دیتاشیت PDF

رله 24 ولت برند LIMING پایه میلون سری T73 کد JQC-3F-1C-24VDC یک رله برای قطع و وصل مدار قدرت با یک سیگنال کنترلی کم‌توان است. طبق مشخصات کالا، ابعاد آن 19×15.5×15.5 میلی‌متر و نوع نصب آن پایه PCB است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • ابعاد19×15.5×15.5 میلی‌متر
  • نوع نصبپایه PCB
  • فرم کنتاکت1A / 1B / 1C
  • ولتاژ بوبین5VDC تا 48VDC

مشخصات رله 24 ولت برند LIMING پایه میلون سری T73 کد JQC-3F-1C-24VDC

پارامترمقدارشرایط
ابعاد19×15.5×15.5 میلی‌مترطبق مشخصات کالا
نوع نصبپایه PCBطبق مشخصات کالا
فرم کنتاکت1A / 1B / 1Cطبق مشخصات کالا
ولتاژ بوبین5VDC تا 48VDCطبق مشخصات کالا
توان بوبین0.36 واتطبق مشخصات کالا
مقاومت کنتاکت100 میلی‌اهمطبق مشخصات کالا
مقاومت عایقی100 مگااهمطبق مشخصات کالا
استقامت دی‌الکتریک بین کنتاکت باز750VACطبق مشخصات کالا
استقامت دی‌الکتریک بین بوبین و کنتاکت1500VACطبق مشخصات کالا
ولتاژ تحریکحداکثر 75 درصد ولتاژ نامیطبق مشخصات کالا
ولتاژ قطعحداقل 10 درصد ولتاژ نامیطبق مشخصات کالا
طول عمر الکتریکی10 به توان 5 سیکلطبق مشخصات کالا
طول عمر مکانیکی10 به توان 7 سیکلطبق مشخصات کالا
دمای کاری40– تا 70+ درجه سانتی‌گرادطبق مشخصات کالا

کاربردهای رله 24 ولت برند LIMING پایه میلون سری T73 کد JQC-3F-1C-24VDC

  • قطع و وصل بار با میکروکنترلر یا مدار کنترل.
  • ایزوله کردن مدار کنترل از مدار قدرت.
  • پروژه‌های اتوماسیون و کنترل از راه دور.
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی رله 24 ولت برند LIMING پایه میلون سری T73 کد JQC-3F-1C-24VDC

آیا رله را مستقیم به میکروکنترلر وصل کنم؟

خیر؛ معمولاً رله با یک ترانزیستور درایو می‌شود و یک دیود هرزگرد موازی با بوبین قرار می‌گیرد تا ولتاژ معکوس به مدار آسیب نزند. رله‌ی حالت جامد ورودی کم‌جریان دارد.

ولتاژ بوبین را چطور انتخاب کنم؟

ولتاژ بوبین (یا ورودی کنترل) باید با ولتاژ مدار کنترل یکی باشد؛ مقدار این مدل در جدول مشخصات آمده است.

حد بار رله چقدر است؟

جریان و ولتاژ مجاز کنتاکت در مشخصات رله ذکر می‌شود و بار نباید از آن بیشتر باشد؛ برای بارهای سلفی حاشیه‌ی بیشتری بگذارید.
