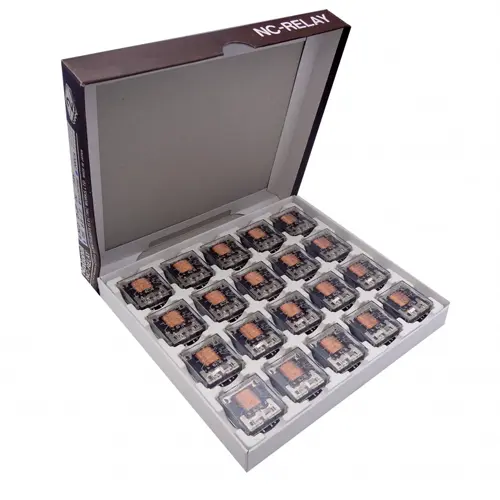

رله شیشهای 24 ولت مدل NC2D-JP برند MATSUSHITA
NC2D-JP 24V 8PIN
رلهٔ سیگنال با کنتاکت DPDT و جریان نامی 5 آمپر برای مدارهای کنترلی، مخابراتی و تجهیزات الکترونیکی دقیق.
6,245,000 ریال
رله شیشهای 24 ولت مدل NC2D-JP برند MATSUSHITA یک رله برای قطع و وصل مدار قدرت با یک سیگنال کنترلی کم‌توان است. طبق مشخصات کالا، مدل آن NC2D-JP و نوع قطعه آن رله شیشهای (Glass Relay) است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.
- مدلNC2D-JP
- نوع قطعهرله شیشهای (Glass Relay)
- ولتاژ بوبین24 ولت DC
- تعداد پایه8 پین
مشخصات رله شیشهای 24 ولت مدل NC2D-JP برند MATSUSHITA
| پارامتر | مقدار | شرایط |
|---|---|---|
| نوع قطعه | رله شیشهای (Glass Relay) | طبق مشخصات کالا |
| مدل | NC2D-JP | طبق مشخصات کالا |
| ولتاژ بوبین | 24 ولت DC | طبق مشخصات کالا |
| تعداد پایه | 8 پین | طبق مشخصات کالا |
| نوع کنتاکت | DPDT (دو پل دو حالته – دو NO و دو NC) | طبق مشخصات کالا |
| نوع ترمینال | Solder | طبق مشخصات کالا |
| بسته‌بندی | Bulk | طبق مشخصات کالا |
| جریان کنتاکت | 5 آمپر | طبق مشخصات کالا |
| حداکثر جریان | 5 آمپر | طبق مشخصات کالا |
| زمان عملکرد (Operate Time) | 20 میلی‌ثانیه | طبق مشخصات کالا |
| زمان رهاسازی (Release Time) | 10 میلی‌ثانیه | طبق مشخصات کالا |
| توان مصرفی بوبین | 360 میلی‌وات | طبق مشخصات کالا |
کاربردهای رله شیشهای 24 ولت مدل NC2D-JP برند MATSUSHITA
- قطع و وصل بار با میکروکنترلر یا مدار کنترل.
- ایزوله کردن مدار کنترل از مدار قدرت.
- پروژه‌های اتوماسیون و کنترل از راه دور.
سوالات متداول درباره‌ی رله شیشهای 24 ولت مدل NC2D-JP برند MATSUSHITA
آیا رله را مستقیم به میکروکنترلر وصل کنم؟
خیر؛ معمولاً رله با یک ترانزیستور درایو می‌شود و یک دیود هرزگرد موازی با بوبین قرار می‌گیرد تا ولتاژ معکوس به مدار آسیب نزند. رله‌ی حالت جامد ورودی کم‌جریان دارد.
ولتاژ بوبین را چطور انتخاب کنم؟
ولتاژ بوبین (یا ورودی کنترل) باید با ولتاژ مدار کنترل یکی باشد؛ مقدار این مدل در جدول مشخصات آمده است.
حد بار رله چقدر است؟
جریان و ولتاژ مجاز کنتاکت در مشخصات رله ذکر می‌شود و بار نباید از آن بیشتر باشد؛ برای بارهای سلفی حاشیه‌ی بیشتری بگذارید.
