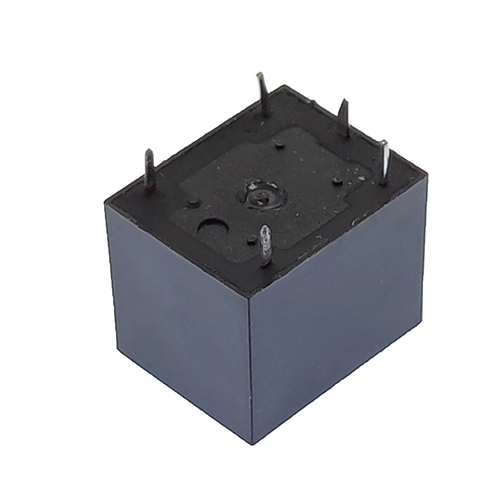

رله 5 ولت LIMING مدل میلون 10 آمپر کد JQC-3F-1C-5VDC

کد محصول: 5132
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

رله 5 ولت برند LIMING با جریان انتقال تا 10 آمپر، مناسب مدارهای کنترلی، بردهای الکترونیکی و پروژه‌های صنعتی با ابعاد کامپکت و نصب مستقیم روی PCB.

ناموجود

این محصول فعلاً ناموجود است

شماره موبایل خود را وارد کنید تا به محض موجود شدن، با پیامک خبرتان کنیم.

دانلود دیتاشیت PDF

رله 5 ولت LIMING مدل میلون 10 آمپر کد JQC-3F-1C-5VDC یک رله برای قطع و وصل مدار قدرت با یک سیگنال کنترلی کم‌توان است. طبق مشخصات کالا، ابعاد (طول × عرض × ارتفاع) آن 19 × 15.5 × 15.5 میلی‌متر و ولتاژ بوبین آن 5VDC تا 48VDC است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • ابعاد (طول × عرض × ارتفاع)19 × 15.5 × 15.5 میلی‌متر
  • ولتاژ بوبین5VDC تا 48VDC
  • توان مصرفی بوبین0.36 وات
  • فرم کنتاکت1A، 1B، 1C

مشخصات رله 5 ولت LIMING مدل میلون 10 آمپر کد JQC-3F-1C-5VDC

پارامترمقدارشرایط
ابعاد (طول × عرض × ارتفاع)19 × 15.5 × 15.5 میلی‌مترطبق مشخصات کالا
ولتاژ بوبین5VDC تا 48VDCطبق مشخصات کالا
توان مصرفی بوبین0.36 واتطبق مشخصات کالا
فرم کنتاکت1A، 1B، 1Cطبق مشخصات کالا
جریان انتقال کنتاکت10 آمپرطبق مشخصات کالا
جریان نامی کنتاکت10A در 120VACطبق مشخصات کالا
استقامت دی‌الکتریک بین کنتاکت‌های باز750VACطبق مشخصات کالا
استقامت دی‌الکتریک بین بوبین و کنتاکت1500VACطبق مشخصات کالا
مقاومت کنتاکت100 میلی‌اهمطبق مشخصات کالا
مقاومت عایقی100 مگااهمطبق مشخصات کالا
ولتاژ جذب (Pick-up Voltage)حداکثر 75٪ ولتاژ نامیطبق مشخصات کالا
ولتاژ رهاسازی (Release Voltage)حداقل 10٪ ولتاژ نامیطبق مشخصات کالا
طول عمر الکتریکی10⁵ بار عملکردطبق مشخصات کالا
طول عمر مکانیکی10⁷ بار عملکردطبق مشخصات کالا
محدوده دمای کاری40– تا 70+ درجه سانتی‌گرادطبق مشخصات کالا
نوع نصبپایه PCB (نصب روی برد مدار چاپی)طبق مشخصات کالا

کاربردهای رله 5 ولت LIMING مدل میلون 10 آمپر کد JQC-3F-1C-5VDC

  • قطع و وصل بار با میکروکنترلر یا مدار کنترل.
  • ایزوله کردن مدار کنترل از مدار قدرت.
  • پروژه‌های اتوماسیون و کنترل از راه دور.
دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی رله 5 ولت LIMING مدل میلون 10 آمپر کد JQC-3F-1C-5VDC

آیا رله را مستقیم به میکروکنترلر وصل کنم؟

خیر؛ معمولاً رله با یک ترانزیستور درایو می‌شود و یک دیود هرزگرد موازی با بوبین قرار می‌گیرد تا ولتاژ معکوس به مدار آسیب نزند. رله‌ی حالت جامد ورودی کم‌جریان دارد.

ولتاژ بوبین را چطور انتخاب کنم؟

ولتاژ بوبین (یا ورودی کنترل) باید با ولتاژ مدار کنترل یکی باشد؛ مقدار این مدل در جدول مشخصات آمده است.

حد بار رله چقدر است؟

جریان و ولتاژ مجاز کنتاکت در مشخصات رله ذکر می‌شود و بار نباید از آن بیشتر باشد؛ برای بارهای سلفی حاشیه‌ی بیشتری بگذارید.

محصولات و مطالب مرتبط

وزن10 گرم
