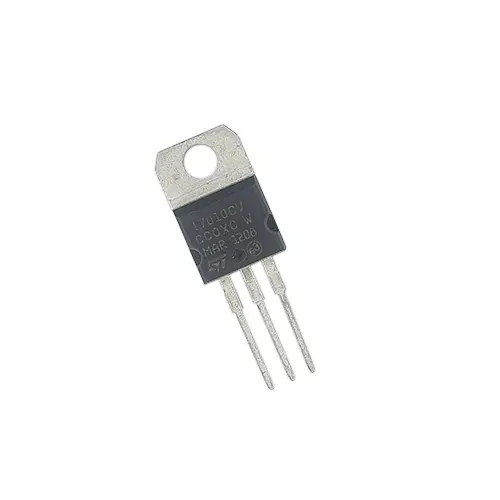

رگولاتور TO-220 | L7810CV

رگولاتور ولتاژ L7810CV یک رگولاتور خطی با خروجی 10 ولت ثابت است که برای تأمین ولتاژ پایدار در انواع مدارهای الکترونیکی طراحی شده است. این رگولاتور با قابلیت تأمین جریان تا 1.5 آمپر، محافظت داخلی در برابر اتصال کوتاه و افزایش دما، گزینه‌ای مناسب برای منابع تغذیه، پروژه‌های الکترونیکی و تجهیزات صنعتی محسوب می‌شود.

مشخصات فنی:

نوع محصول: رگولاتور ولتاژ خطی (Linear Voltage Regulator)

مدل: L7810CV

پارت نامبر: L7810CV

نوع خروجی: ثابت (Fixed)

پلاریته خروجی: مثبت (Positive)

ولتاژ خروجی: 10 ولت DC

حداکثر ولتاژ ورودی: 35 ولت DC

حداکثر جریان خروجی: 1.5 آمپر

تعداد خروجی: 1

تعداد پایه: 3

پکیج: TO-220

محدوده دمای کاری: 0 تا 125 درجه سانتی‌گراد

ویژگی‌ها:

خروجی ثابت و پایدار 10 ولت

قابلیت تأمین جریان تا 1.5 آمپر

دارای حفاظت داخلی در برابر اتصال کوتاه

محافظت در برابر افزایش دمای تراشه (Thermal Shutdown)

راه‌اندازی آسان با حداقل قطعات جانبی

نویز و ریپل خروجی پایین

پایداری مناسب در برابر تغییرات ولتاژ ورودی

کاربردها:

منابع تغذیه خطی

تثبیت ولتاژ مدارهای الکترونیکی

تغذیه میکروکنترلرها و بردهای کنترلی

مدارهای صوتی و آمپلی‌فایر

تجهیزات صنعتی

مدارهای مخابراتی

پروژه‌های آموزشی و DIY

تجهیزات اندازه‌گیری و آزمایشگاهی

مزایا:

ولتاژ خروجی دقیق و پایدار

طراحی ساده و قابل اطمینان

تحمل جریان نسبتاً بالا

محافظت داخلی کامل

نصب آسان در پکیج TO-220

قابل استفاده همراه با هیت‌سینک برای جریان‌های بالا

نکته:

رگولاتور L7810CV برای عملکرد صحیح باید ولتاژ ورودی حداقل حدود 12 تا 13 ولت داشته باشد تا بتواند خروجی 10 ولت پایدار ارائه دهد. در کاربردهای با جریان بالا، استفاده از هیت‌سینک مناسب برای دفع حرارت و افزایش طول عمر رگولاتور توصیه می‌شود.
