توضیحات

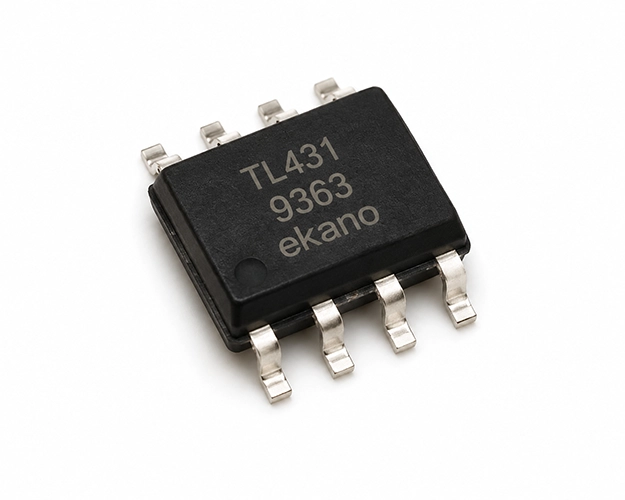

رگولاتور ولتاژ متغیر TL431 پکیج SOP8 یک مرجع ولتاژ دقیق قابل تنظیم (Adjustable Precision Shunt Regulator) است که در انواع مدارهای الکترونیکی، منابع تغذیه سوئیچینگ، شارژرها، مدارات کنترلی و تثبیت ولتاژ کاربرد گستردهای دارد. این آیسی عملکردی مشابه زنر قابل تنظیم داشته و امکان تنظیم ولتاژ خروجی در بازه 2.495 تا 36 ولت را فراهم میکند.
TL431 به دلیل دقت مناسب، پایداری حرارتی بالا و مصرف کم، یکی از پرکاربردترین قطعات در طراحی منابع تغذیه و مدارات فیدبک محسوب میشود. این مدل در پکیج SOP8 ارائه شده و برای مونتاژ SMD روی بردهای الکترونیکی مناسب است.

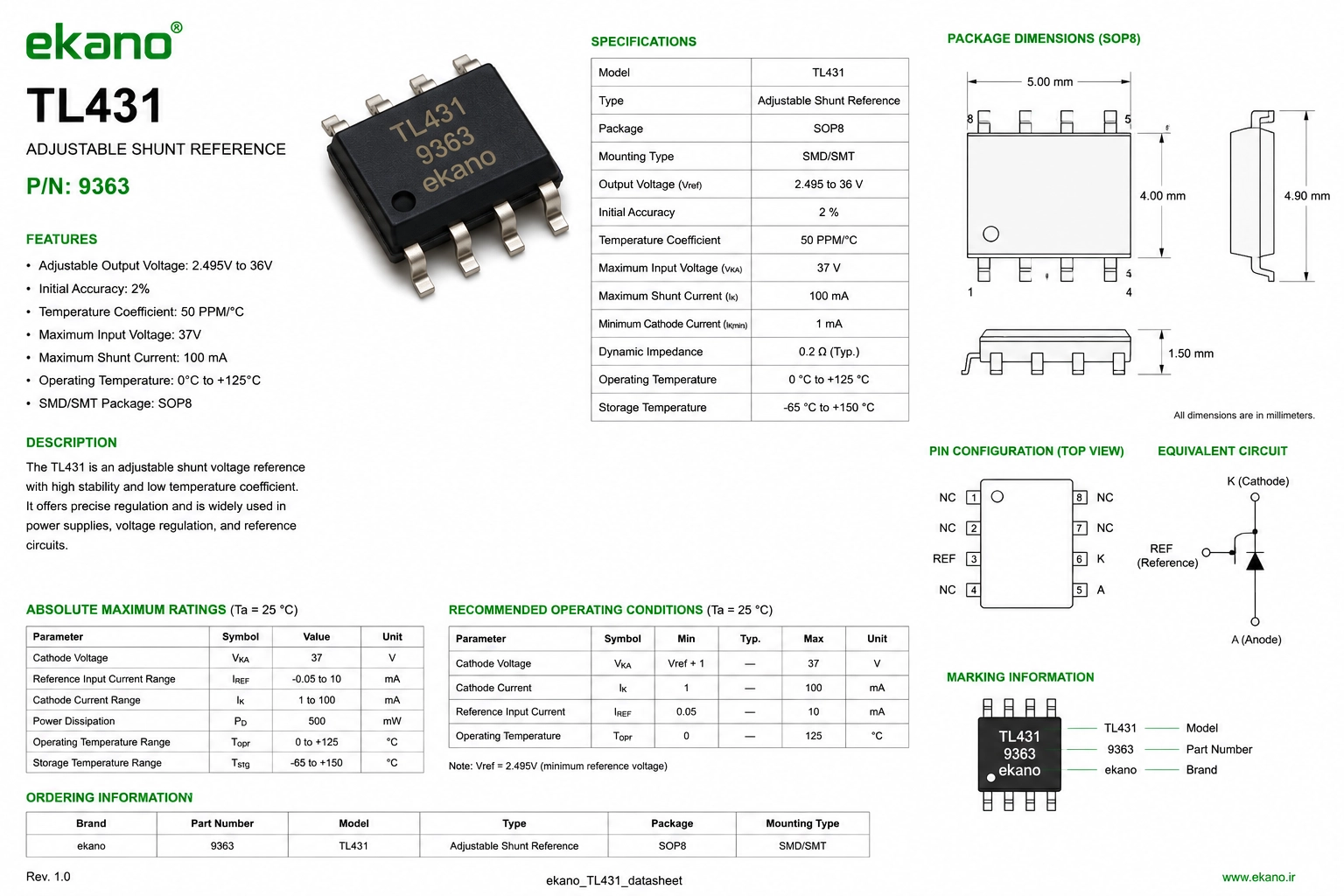

مشخصات فنی:
مدل: TL431
نوع قطعه: رفرنس ولتاژ شنت قابل تنظیم
پکیج: SOP8
نوع نصب: SMD/SMT
ولتاژ خروجی: 2.495 تا 36 ولت
دقت اولیه: 2٪
ضریب دمایی: 50 PPM/°C
حداکثر ولتاژ ورودی: 37 ولت
حداکثر جریان شنت: 100 میلیآمپر
حداکثر دمای کاری: +125 درجه سانتیگراد
حداقل دمای کاری: 0 درجه سانتیگراد
ابعاد:
طول: 5 میلیمتر
عرض: 4 میلیمتر
ارتفاع: 1.5 میلیمتر
ویژگیها:
قابلیت تنظیم دقیق ولتاژ مرجع
پایداری مناسب در برابر تغییرات دما
جریاندهی شنت مناسب برای مدارهای کنترلی
مناسب برای طراحی منابع تغذیه سوئیچینگ (SMPS)
عملکرد پایدار در مدارهای آنالوگ و فیدبک
کاربردها:
منابع تغذیه سوئیچینگ (SMPS)
مدارهای تنظیم ولتاژ قابل کنترل
شارژرها و آداپتورهای صنعتی
مدارهای فیدبک و کنترل ولتاژ
تجهیزات الکترونیکی دقیق
مدارهای صنعتی و مخابراتی
