توضیحات
رید رله شیشهای 14 میلیمتری نوع نرمال باز (Normally Open) یک کلید مغناطیسی دقیق و حساس است که در حضور میدان مغناطیسی فعال شده و مدار را وصل میکند. این قطعه به دلیل ابعاد کوچک، سرعت عملکرد بسیار بالا و مصرف انرژی کم، گزینهای ایدهآل برای استفاده در سیستمهای امنیتی، تجهیزات اندازهگیری، مدارات صنعتی، بردهای الکترونیکی و پروژههای DIY محسوب میشود.

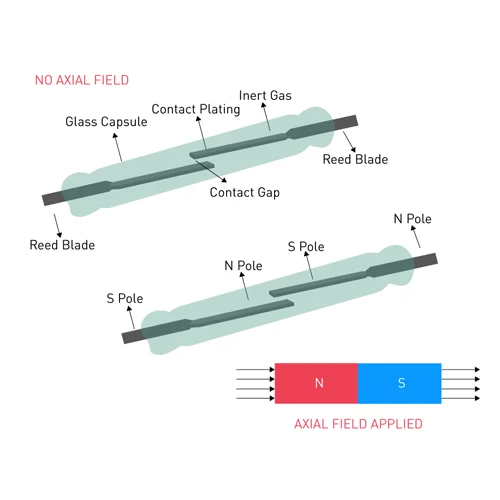

ساختار این رید رله شامل دو کنتاکت فرومغناطیسی آببندی شده داخل یک لوله شیشهای با طول 14 میلیمتر و قطر 2 میلیمتر است که باعث افزایش طول عمر، جلوگیری از اکسید شدن و عملکرد پایدار در طول زمان میشود.
حداکثر ولتاژ سوئیچینگ 300 ولت DC و توان کنتاکت 10 وات، این قطعه را برای کاربردهای ولتاژ پایین تا متوسط بسیار مناسب کرده است. همچنین با زمان عملکرد کمتر از 0.45 میلیثانیه و فرکانس رزنانسی 5000 هرتز، پاسخدهی بسیار سریعی ارائه میدهد.
این رید رله در حالت عادی باز (NO) است؛ یعنی بدون حضور میدان مغناطیسی مدار قطع بوده و با نزدیک شدن آهنربا یا میدان مغناطیسی، اتصال برقرار میشود.
مشخصات فنی محصول

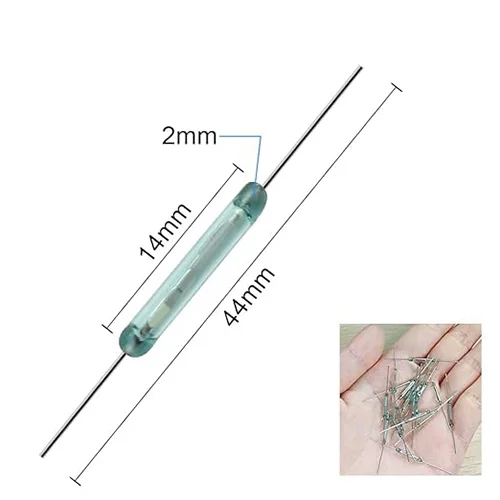

طول شیشه: 14 میلیمتر
قطر شیشه: 2 میلیمتر
طول کلی: 43 میلیمتر
نوع کنتاکت: نرمال باز (NO)
حداکثر ولتاژ سوئیچینگ: 300 ولت DC
حداقل ولتاژ شکست: 150 ولت DC
حداکثر توان کنتاکت: 10 وات
حداکثر جریان سوئیچینگ: 0.55 آمپر
حداکثر زمان عملکرد: 0.45 میلیثانیه
زمان پرش (Bounce Time): 0.25 میلیثانیه
حداکثر زمان رهاسازی: 0.35 میلیثانیه
فرکانس رزنانسی: 5000 هرتز
حداکثر فرکانس کاری: 400 هرتز
مقدار تحریک (Pull-in): بین 20 تا 70 آمپر-دور (AT)
حداقل مقدار قطع (Drop-out): 4 آمپر-دور (AT)
حداکثر ظرفیت خازنی کنتاکت: 0.5 پیکوفاراد
