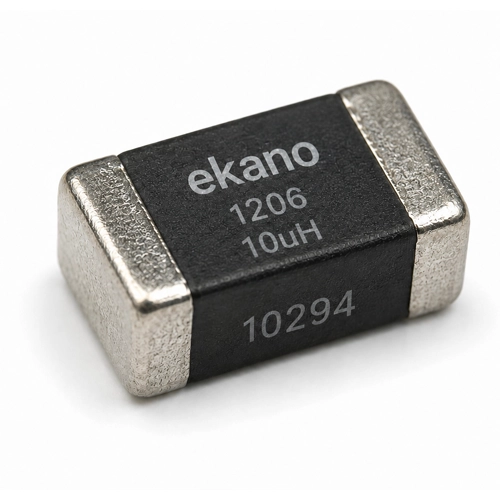

سلف SMD 1206 10uH
سلف SMD 1206 10 میکروهانری
سلف چندلایه (EBLS3216)، مناسب فیلتر نویز و کاربردهای کم‌جریان در مدارهای الکترونیکی.
63,050 ریال

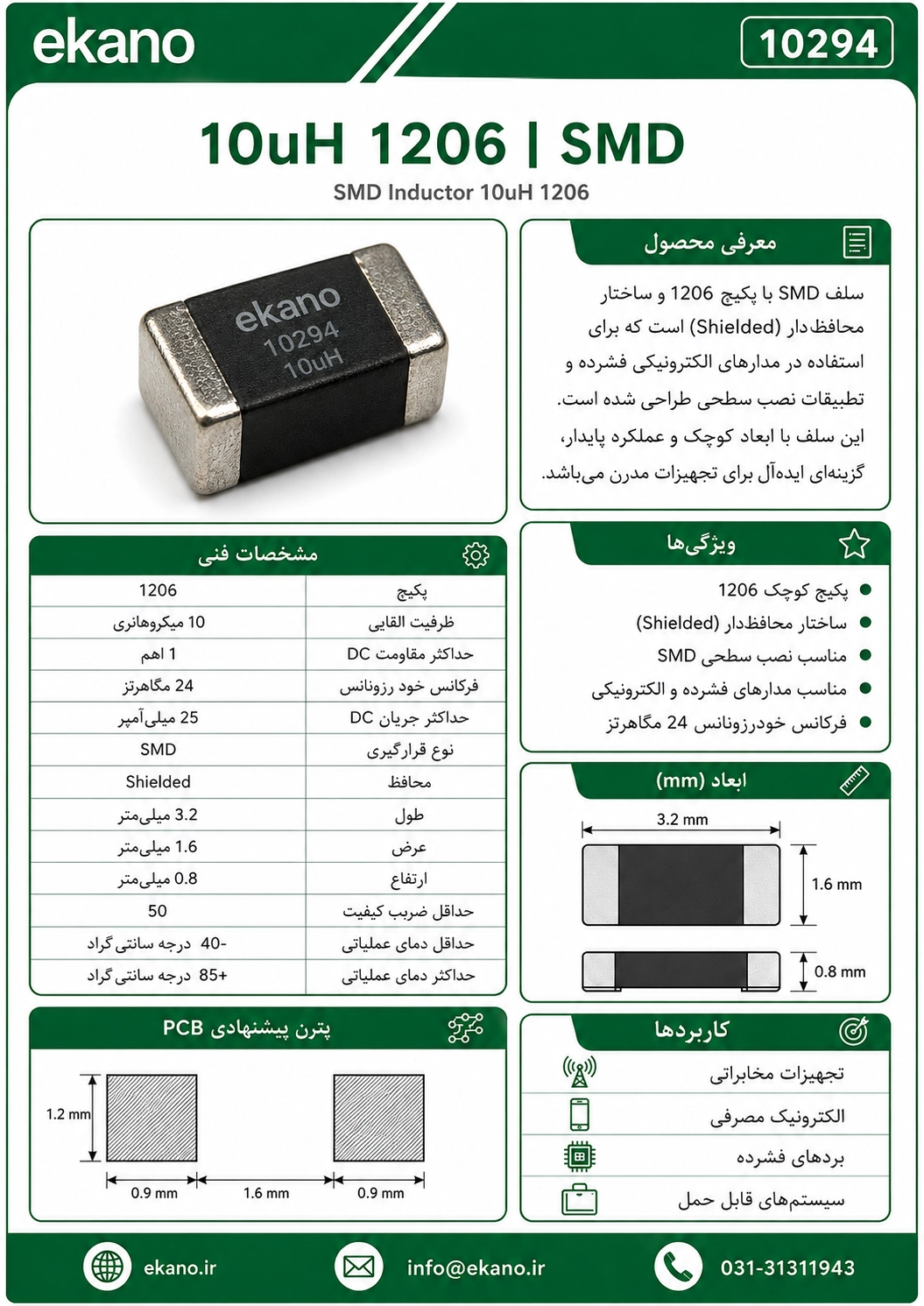

دانلود دیتاشیت PDFاین قطعه یک سلف SMD چندلایه با اندوکتانس 10 میکروهانری در پکیج 1206 (ابعاد متریک 3216) است. طبق کاتالوگ پیوست سری EBLS، ردیف EBLS3216-100K مقدار 10µH با تلرانس ±10%% یا ±20%%، جریان نامی 25 میلی‌آمپر و مقاومت DC حداکثر 1.00 اهم را پوشش می‌دهد.
- اندوکتانس10 µH
- پکیج1206
- جریان نامی25 mA
- DCR (حداکثر)1.00 Ω
مشخصات فنی سلف SMD 10uH (طبق دیتاشیت)
| پارامتر | مقدار | شرایط |
|---|---|---|
| اندوکتانس | 10 µH | تلرانس ±10% یا ±20% (کد K/M) |
| پارت نامبر کاتالوگ | EBLS3216-100K / M | معادل پارت EBLS321609-100K در مشخصات کالا |
| Q (حداقل) | 50 | فرکانس آزمون 2 MHz |
| فرکانس تشدید خودی SRF (حداقل) | 24 MHz | — |
| مقاومت DC (حداکثر) | 1.00 Ω | — |
| جریان نامی | 25 mA | — |
| ضخامت | 1.1 ± 0.3 mm | — |
| ابعاد پکیج | 3.2 × 1.6 mm (3216 / 1206) | — |
| نوع | سلف چندلایه فریتی (بدون سیم‌پیچ) | — |
منبع مشخصات: کاتالوگ سلف‌های چندلایه سری EBLS (فایل PDF پیوست همین صفحه)، جدول Shape 3216(1206)، ردیف EBLS3216-100K,M. سازنده‌ی کاتالوگ به‌عنوان برند کالا ذکر نمی‌شود.
کاربردهای سلف SMD 10uH
- فیلتر نویز در مسیرهای سیگنال و تغذیه کم‌جریان.
- مدارهای RF/فرکانس متوسط روی بردهای فشرده SMD.
- پروژه‌های سطح‌مونت که به اندوکتانس 10 میکروهانری نیاز دارند.
سوالات متداول درباره‌ی سلف SMD 10uH
جریان 25 میلی‌آمپر کم نیست؟
طبق کاتالوگ، جریان نامی این ردیف 25 میلی‌آمپر است؛ این سلف چندلایه برای جریان‌های کم و فیلتر نویز است، نه سلف قدرت سیم‌پیچی.
کد 100 یعنی چه؟
در کدگذاری سلف، 100 یعنی 10 × 10⁰ = 10 میکروهانری (دو رقم معنی‌دار و یک صفر به‌عنوان ضریب).
آیا با سلف بشکه‌ای 10uH یکی است؟
خیر؛ این مدل SMD چندلایه با جریان نامی پایین است؛ سلف بشکه‌ای جریانی معمولاً آمپری دارد و ابعاد بزرگ‌تری دارد.
