ماسفت دوگانه N-Channel 8205S SMD

کد محصول: 9995
– ★★★★★ امتیاز کاربران 0رأی‌دهنده 0دیدگاه

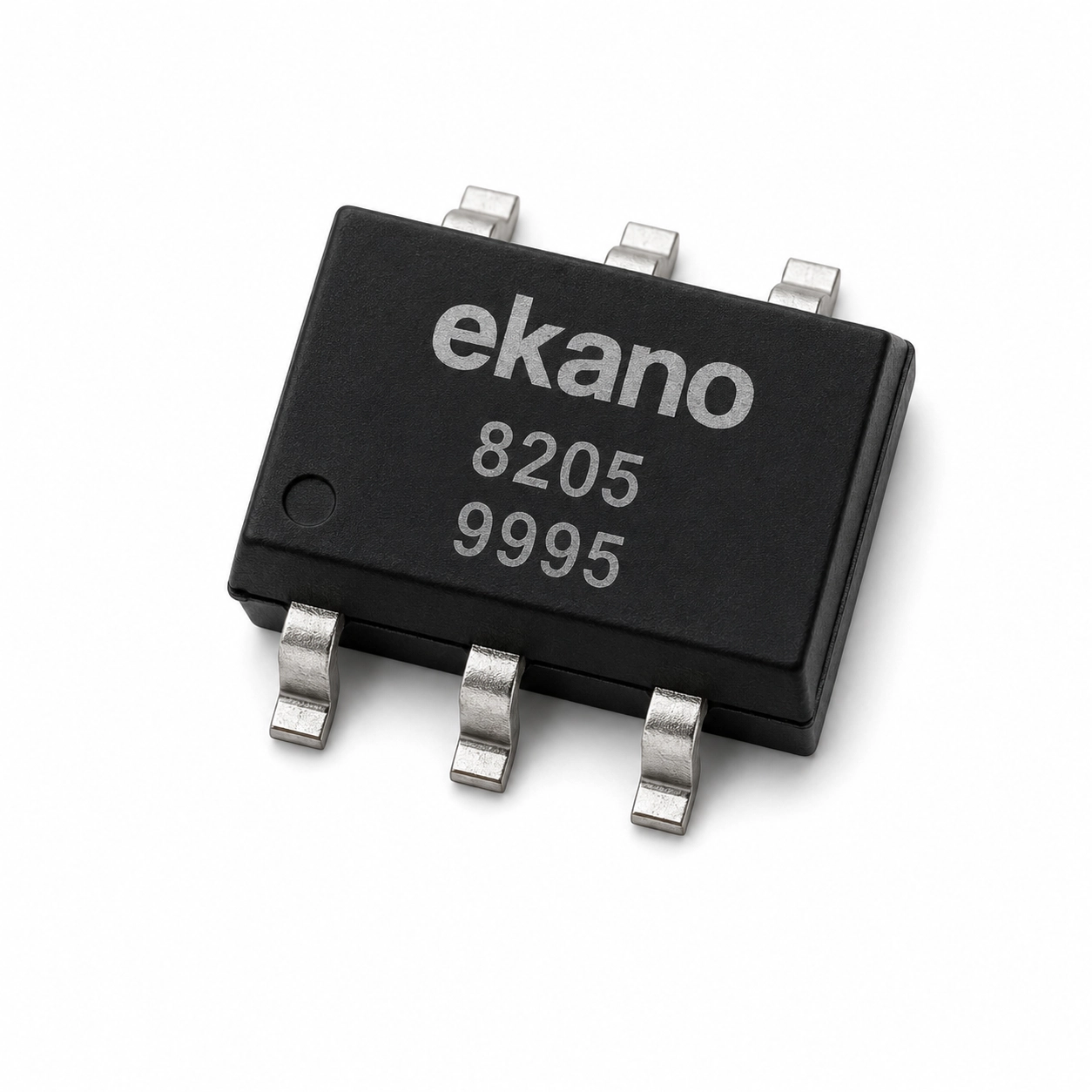

ماسفت دوگانه N-Channel 8205S SMD

ماسفت دوگانه شامل دو ماسفت با ولتاژ 20 ولت و جریان 6 آمپر برای هر کانال و مقاومت روشن حدود 25 میلی‌اهم (mΩ)، مناسب مدارهای حفاظت باتری لیتیومی (BMS)، پاوربانک‌ها، سوئیچینگ بار، مبدل‌های DC-DC، تجهیزات قابل حمل و انواع کاربردهای مدیریت توان با راندمان بالا و ابعاد فشرده.

88,700 ریال

موجود در انبار

دانلود دیتاشیت PDF

ماسفت دوگانه N-Channel 8205S SMD یک ماسفت (ترانزیستور اثر میدانی) برای سوئیچ و کنترل جریان بار با ولتاژ گیت است. طبق مشخصات کالا، پکیج آن SOT-23-6 و نوع قطعه آن Dual MOSFET است؛ پیش از خرید، این مقادیر را با نیاز مدار یا پروژه‌ی خود مقایسه کنید.

  • پکیجSOT-23-6
  • نوع قطعهDual MOSFET
  • نوع کانالN-Channel
  • مدل (P/N)8205S

مشخصات ماسفت دوگانه N-Channel 8205S SMD

پارامترمقدارشرایط
نوع قطعهDual MOSFETطبق مشخصات کالا
نوع کانالN-Channelطبق مشخصات کالا
مدل (P/N)8205Sطبق مشخصات کالا
نوع نصبSMDطبق مشخصات کالا
پکیجSOT-23-6طبق مشخصات کالا
تعداد ماسفت داخلی2 عدد N-Channel MOSFETطبق مشخصات کالا
Drain-Source (VDS) حداکثر ولتاژ20 ولتطبق مشخصات کالا
Drain (ID) حداکثر جریان6 آمپر (برای هر ماسفت)طبق مشخصات کالا
حداکثر توان تلفاتی (Pd)0.5 وات (برای هر ماسفت)طبق مشخصات کالا
مقاومت حالت روشن (RDS(on))0.035 اهمطبق مشخصات کالا

کاربردهای ماسفت دوگانه N-Channel 8205S SMD

  • سوئیچ کردن بارهای DC مثل موتور، LED پرتوان و المنت.
  • منابع تغذیه‌ی سوئیچینگ و مبدل‌های DC به DC.
  • درایور موتور و مدارهای کنترل توان.

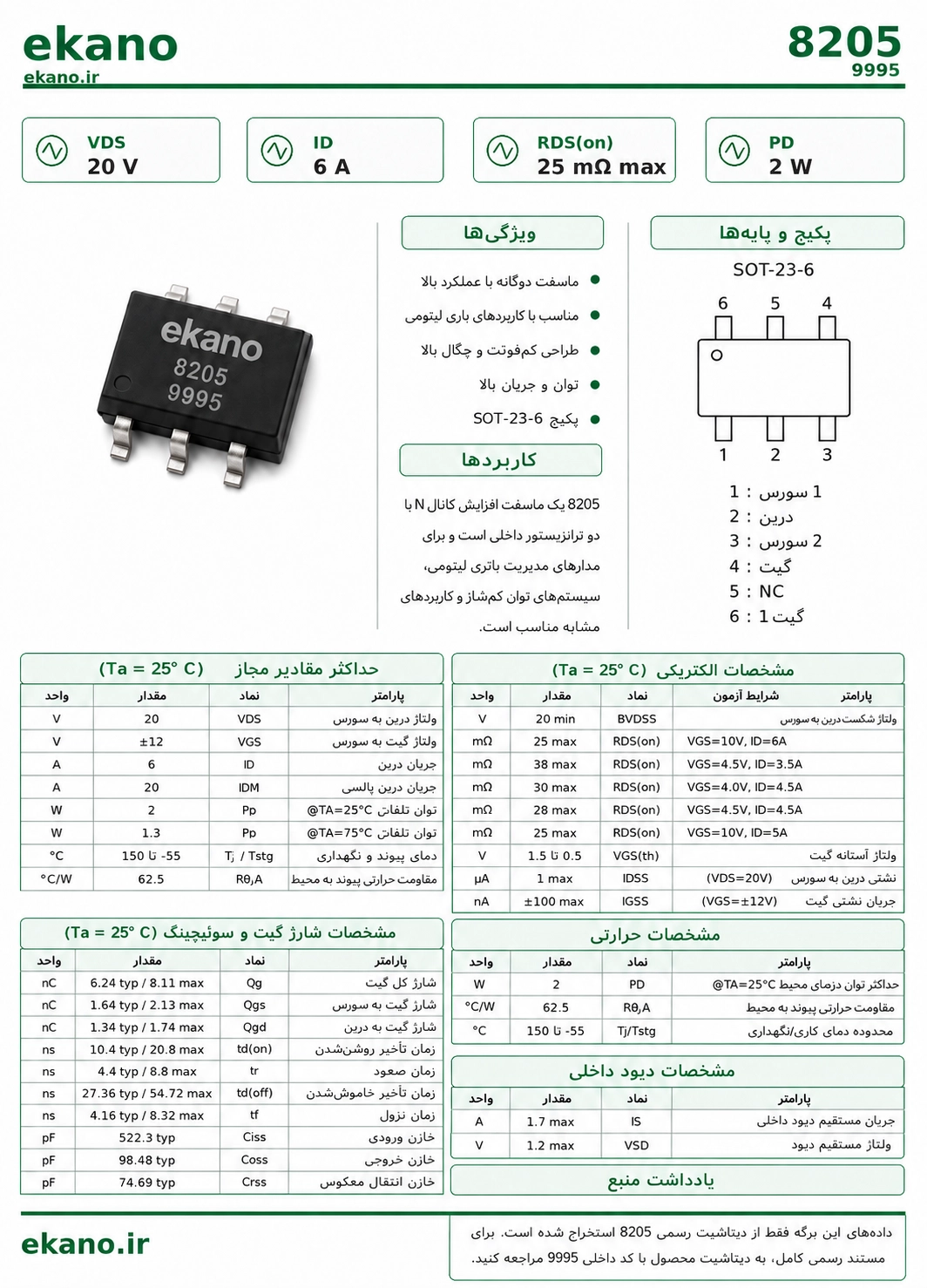

دیتاشیت محصولمشخصات کامل، نمودارها و ابعاد پکیج در فایل PDF
دانلود دیتاشیت PDF

سوالات متداول درباره‌ی ماسفت دوگانه N-Channel 8205S SMD

پایه‌های ماسفت چیست؟

ماسفت سه پایه‌ی گیت (G)، درین (D) و سورس (S) دارد؛ ترتیب پایه‌ها بسته به پکیج است و باید از دیتاشیت مدل بررسی شود.

آیا ماسفت را مستقیم با میکروکنترلر می‌توان روشن کرد؟

بستگی به ولتاژ آستانه‌ی گیت دارد. اگر ماسفت با ولتاژ خروجی میکروکنترلر کاملاً روشن نشود، به درایور گیت یا ترانزیستور واسط نیاز است.

آیا ماسفت به هیت‌سینک نیاز دارد؟

در جریان‌های بالا بله. توان تلف‌شده تقریباً برابر مجذور جریان ضرب در مقاومت روشن بودن (RDS(on)) است و هرچه بیشتر باشد به خنک‌کاری بیشتری نیاز است.
